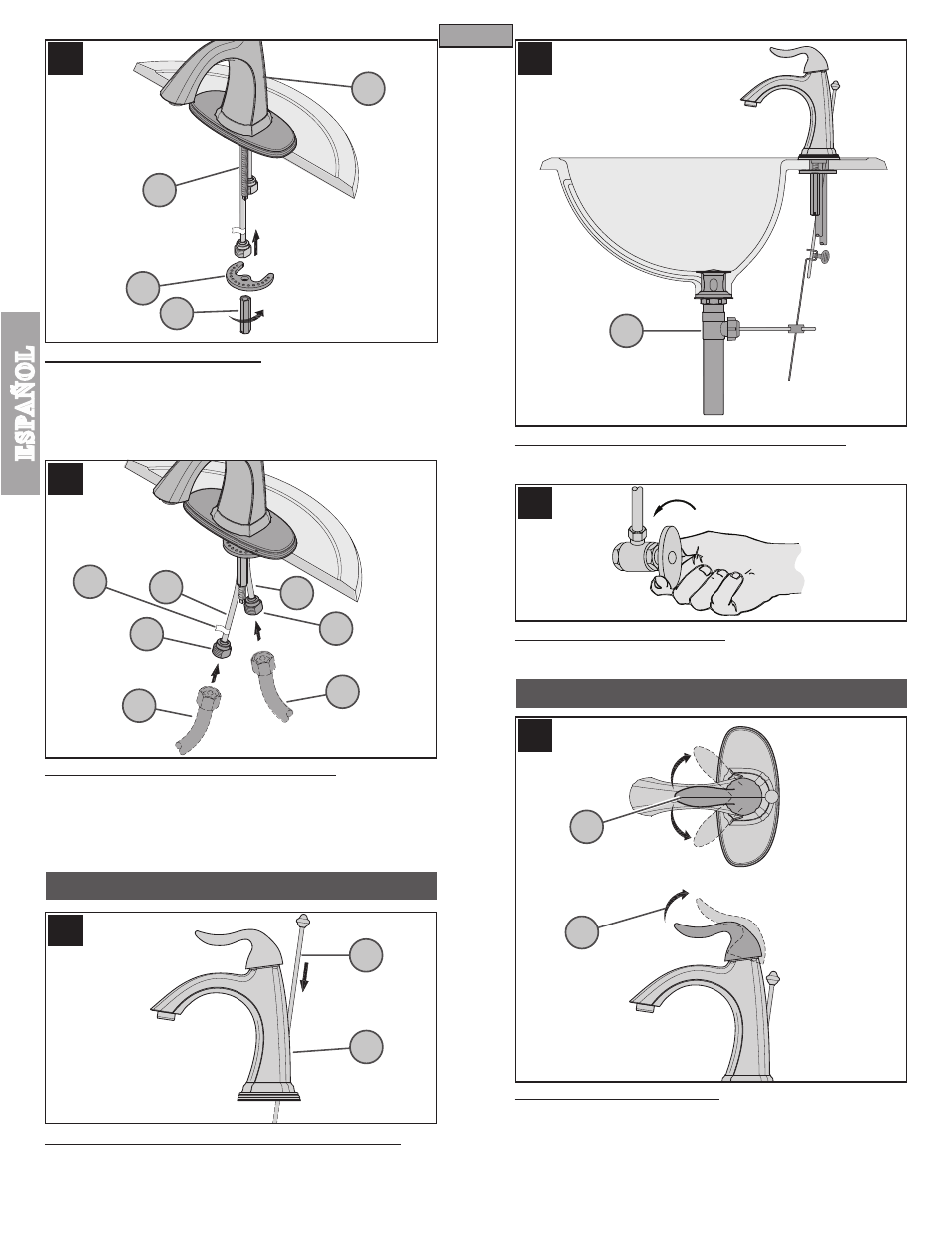

INSTALACIÓN DEL CUERPO DE DRENAJE DE SALTO
FUNCIONES DEL GRIFO
7 10
8
9
11
12
7 CÓMO ASEGURAR EL GRIFO
Desde abajo del fregadero, sujete el cuerpo de control (7A) colocando la arandela de
metal (7B) y enroscando la tuerca larga (7/16 Hex.) (7C) sobre el poste de montaje (7D).
Asegúrese de que las protuberancias en la arandela de metal (7B) queden apuntando
hacia arriba. Con la mano apriete la tuerca larga (7C). Asegure la tuerca larga (7C)
pero no exceda un cuarto de vuelta.
Precaución: ¡No apriete demasiado!
8 CONEXIONES DE SUMINISTRO DE AGUA
Separe suavemente los tubos de suministro de agua caliente y fría (8A) aproximadamente
tres pulgadas. Conecte las tuberías de suministro de agua (8C) a las entradas del grifo
(8B). Conecte la línea de suministro de agua caliente al conector de entrada de agua
caliente (8D) indicado con la etiqueta roja. (Las tuberías de suministro no está incluidos).
Siga las instrucciones del fabricante al instalar las líneas de fuente. ¡No tuerza los
tubos de suministro (8A)!
9 CÓMO CONECTAR LA VARILLA PARA ELEVACIÓN
Introduzca la varilla para elevación (9A) en el agujero detrás del conducto (9B).
10 INSTALACIÓN DEL MECANISMO DE VACIADO
Instale y ajuste el cuerpo de drenaje (10A) con las instrucciones que son incluidas en
el conjunto del cuerpo de drenaje.
11 CÓMO ACTIVAR LA UNIDAD
Abra el suministro de agua fría y caliente, luego verifique que no hay fugas por abajo
y arriba del fregadero.
12 FUNCIÓN DE LA VÁLVULA
Al levantar la manija de palanca (12A), la válvula se activará y permitirá el flujo de agua.
El flujo de agua aumentará al continuar levantando la manija de palanca (12A). Al girar
la manija de palanca (12A) en sentido contrahorario, la temperatura del agua disminuirá
hasta flujo frío únicamente. Al girar la manija de palanca (12A) en sentido horario, la
temperatura del agua aumentará hasta flujo caliente únicamente.
Note: Debe purgar el grifo antes abrir las vá lvulas (cousulte al paso 13)
