ESPAÑOL
ESP
A
Ñ
OL
2

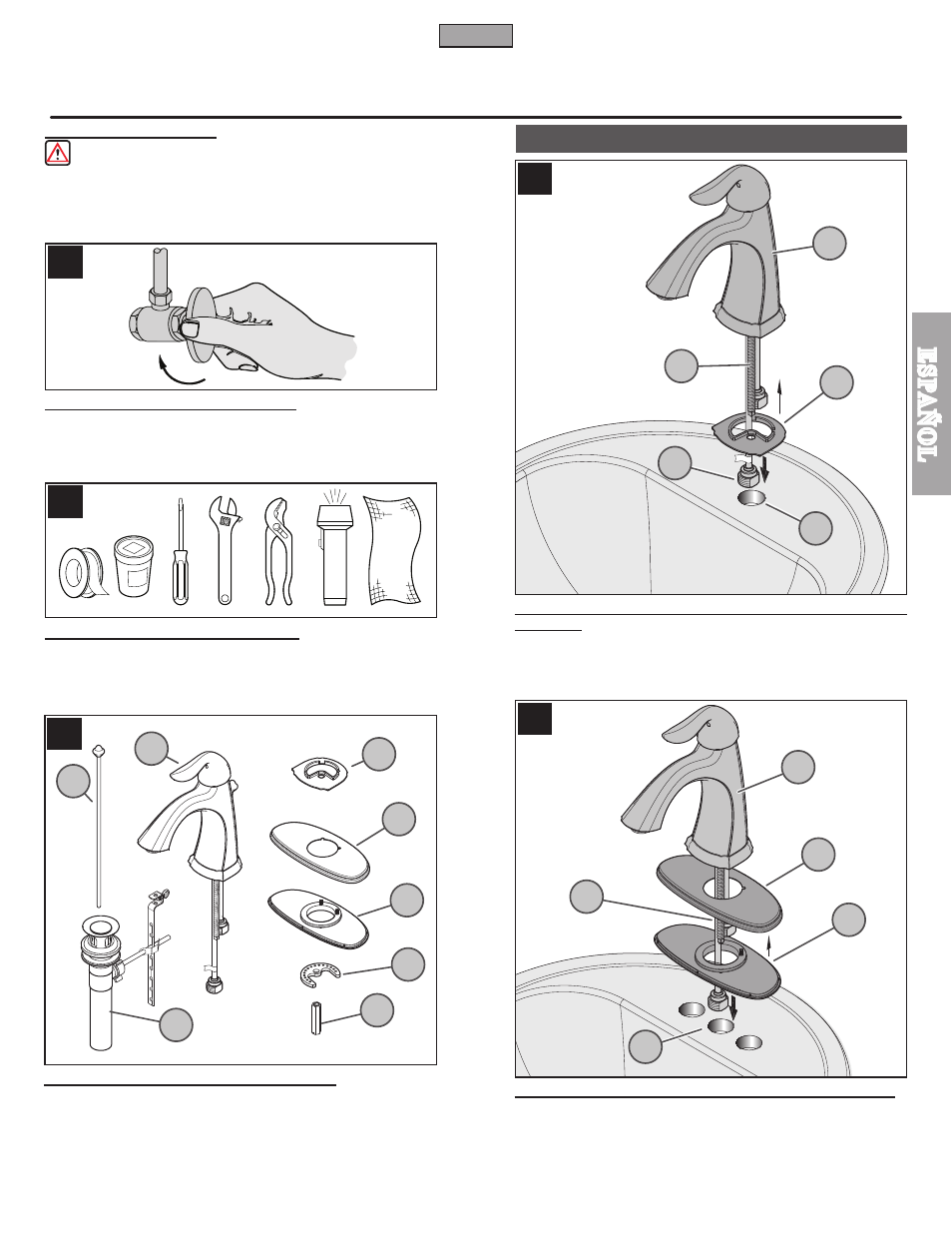

INSTALACIÓN DEL GRIFO
3
4
5
6
Gracias por haber comprado este producto Price Pfister. Todos los productos Price Pfister están diseñados cuidadosamente y son sometidos a
pruebas en la fábrica para ser utilizados sin problemas bajo condiciones normales. Este producto es fácil de instalar con herramientas básicas
y nuestras instrucciones ilustradas fáciles de seguir. Si tiene alguna pregunta sobre este producto, llame al 1-800 Pfaucet (1-800-732-8238).
1 ANTES DE PROCEDER
ADVERTENCIA: Antes de proceder, lea completamente todas las instrucciones.
Price Pfister recomienda llamar a un profesional si no se está seguro acerca de cómo
instalar este producto.
Este producto debe instalarse de acuerdo a los códigos de plomería y de construcción
locales y estatales.
2 CIERRE EL SUMINISTRO DE AGUA
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se
trata de un reemplazo de grifo, quite el grifo viejo y limpie completamente la superficie
del fregadero.
3 HERRAMIENTAS RECOMENDADAS
• Masilla para plomería • Destornillador recto • Destornillador en cruz • Tenazas
• Llave ajustable • Linterna de mano • Paño
Para hacer la instalación podría ser necesario contar con nuevas tuberías de suministro,
válvulas de cierre o herramientas adicionales.
4 REVISIÓN DEL CONTENIDO DE LA CAJA
Luego de abrir la caja, verifique que todos los artículos siguientes se encuentran
presentes.
A Grifo D Placa de cubierta G Tuerca larga
B Varilla para elevación E Placa para masilla H Conjunto de salto
C Base F Arandela de metal
Si falta alguno de estos elementos, sírvase ponerse en contacto con el departamento
de servicio al cliente de Price Pfister al 1-800-Pfaucet(1-800-732-8238).
5 INSTALACIÓN DEL GRIFO CON MONTAJE DE ORIFICO
SENCILLO
Aplique un cordón de masilla de plomería en la ranura a lo largo del borde exterior
de la base (5A). Coloque la base (5A) sobre el agujero (5B) del fregadero. Sobre
del fregadero, introduzca la espiga roscada (5C) y los tubos de suministro (5D) en el
agujero (5B) del fregadero.
6 INSTALACIÓN DEL GRIFO CON LA PLACA DE CUBIERTA
Verifique que la placa de plástico para la masilla (6A) esté oprimida sobre la placa
de cubierta (6B). Aplique un cordón de masilla de plomería en la ranura a lo largo del
borde exterior de la placa para masilla (6A). Instale la placa de cubierta (6B) y la placa
para masilla (6A) en el cuerpo de la llave (6C). Con la manija y el surtidor apuntando
hacia delante, instale cuidadosamente los tubos de suministro del grifo (6D) a través
del agujero central del fregadero (6E).
5
B
A
D
C
E
F
G
H
5A
6A
6B
5D
5C
6D
6E
6C
5B
5B
