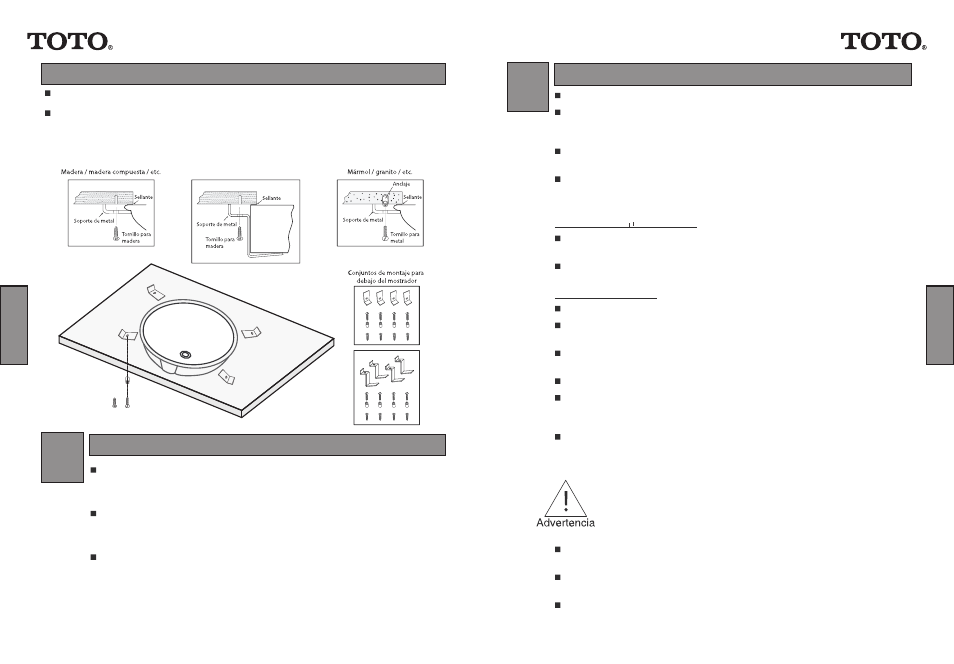

DIAGRAMA DE INSTALACIÓN
El grifo del lavabo y los desagües no están incluidos.
PREPARACIÓN DE LA INSTALACIÓN
1
Si es necesario, corte el suministro de agua y quite el lavabo viejo.
Inspeccione el desagüe y las tuberías de suministro y reemplácelos
según sea necesario.
Use la plantilla proporcionada con el lavabo. Para una instalación de
reemplazo, asegúrese de que el hueco existente sea del mismo
tamaño o más pequeño que el requerido para el lavabo nuevo.
El lavabo debe ser instalado por un profesional con experiencia. De
no seguir estas instrucciones se pueden producir daños materiales y
lesiones personales.
NOTA: Instale el lavabo de modo que sea posible desmontarlo en el
futuro por debajo del mostrador.
6
Or
LT546 / LT548 / LT553 (madera mostrada)
NOTA: LT546 / LT548 / LT553 similar
INSTALACIÓN DEL LAVABO
2
Limpie el exceso de sellante y llene el hueco según sea necesario. Deje que
el sellante se seque durante 30 minutos.
Conecte el sifón al desagüe y complete la instalación del grifo según las
especificaciones del fabricante.
Deje correr el agua en el lavabo y compruebe toda la instalación para ver si
hay fugas.
NO APRIETE EXCESIVAMENTE los tornillos. Se pueden dañar
los productos y causar lesiones personales y daños materiales.
Corte la plantilla a lo largo del interior de la línea de corte.
Ponga la plantilla sobre el mostrador, y asegúrese de que haya suficiente
espacio para el grifo y los accesorios. Compruebe también el espacio para el
gabinete de debajo del mostrador.
Trace el contorno de la plantilla. Marque también la línea de centro del grifo y
la posición del tornillo de montaje.
Corte la abertura cortando a lo largo de la línea del contorno de la plantilla.
NOTA: Se necesita un espesor mínimo del mostrador de 1" (25.4 mm)
para la tornillería de instalación proporcionada.
Mostrador de mármol / piedra
Ponga el mostrador boca abajo con cuidado y marque las posiciones de los
anclajes.
Perfore el orificio para los anclajes en el lugar marcado y fíjelos en el
mostrador usando la herramienta de inserción y ajuste, y el martillo.
Mostrador de madera
Marque la posición de los tornillos en el mostrador usando la plantilla.
Perfore de antemano los orificios para los tornillos de madera y selle con
agua el área expuesta.
Instale el mostrador, si no está instalado. Perfore el orificio del grifo según
las especificaciones del fabricante.
Instale el grifo y el desagüe según las instrucciones del fabricante.
Aplique un cordón continuo de sellante a la superficie de arriba del lavabo
donde hace contacto con el mostrador.
Coloque el lavabo recto debajo del hueco y móntelo con los soportes y
tornillos proporcionados. Use los tornillos apropiados para mostradores de
madera y mármol/piedra.
7
SP
ANISH
SP
ANISH
(El sellante no se proporciona el lavamanos)
La dimensión del accesorio y el funcionamiento hidráulico resuelven o exceden
todos los estándares y requisitos de ANSI/ASME A112.19.2 y CAN/CSA B45
para porcelana vítrea y de ANSI/ASME A112.19.1 para el arrabio.
