5

62975 Rev. A

1

1

NOTE: The deck and valve rough-in must be finished before

installing the trim kit.

1

2

Model T67305

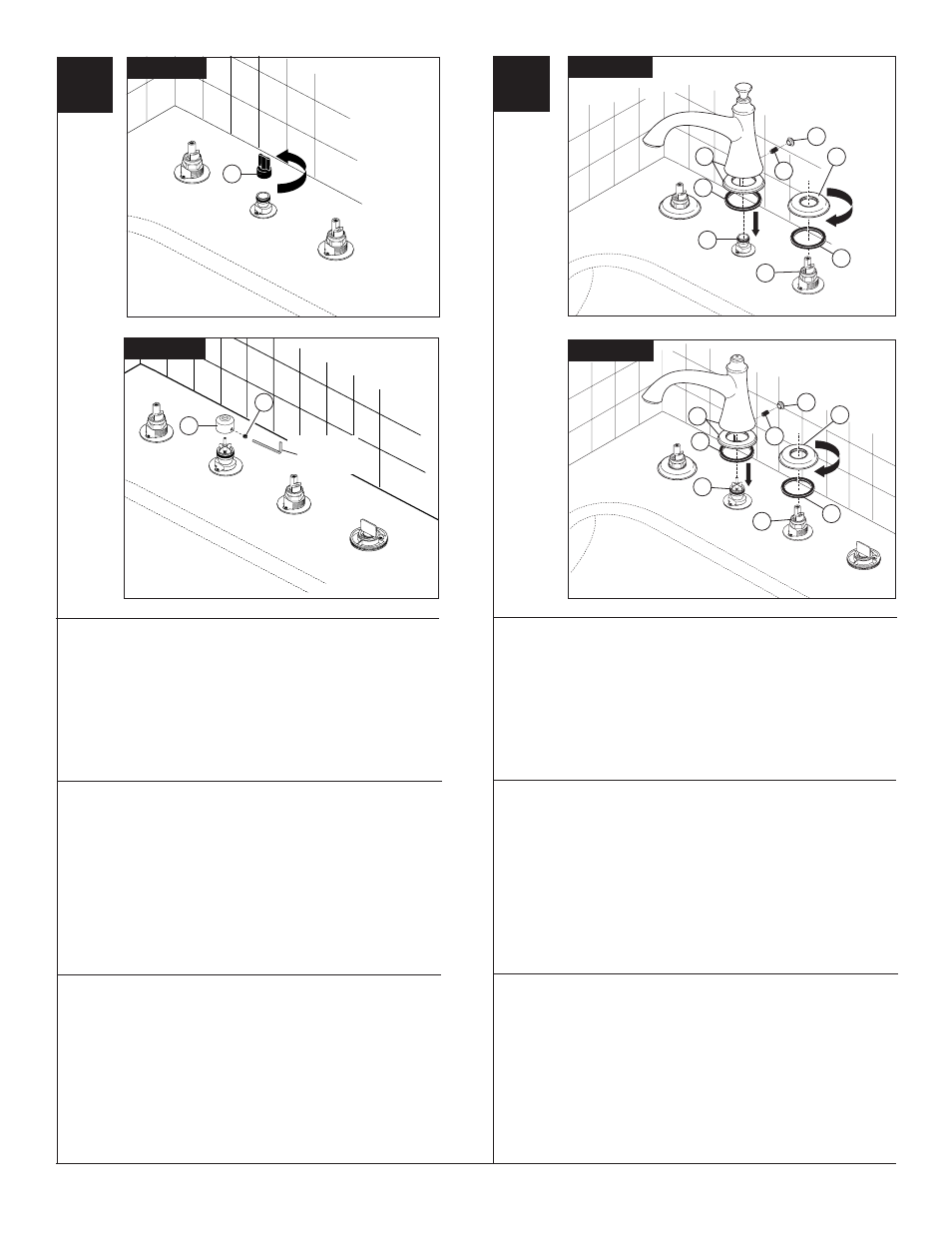

Unscrew the test cap (1) and discard.

Model T67405
Remove set screw (1). Remove and discard test cap (2).

Screw bases (1) with gaskets (2) over end valves (3).

OPTION: Use

silicone under the gasket if deck is uneven. Install gasket (4)

with spout and base (5) onto the spout adapter (6). Be sure spout is

resting firmly on the deck. Install set screw (7) and tighten to secure

the spout (5). Insert button (8) into set screw hole. Model T67305

proceed to step 4. Model T67405 proceed to step 3.

T67305

T67405

1

2

3

5

6

7

1

2

3

5

6

8

T67405

NOTA: Las tuberías internas del borde y de la válvula deben

terminarse antes de instalar el juego de guarnición.

Modelo T67305

Destornille la tapa de prueba (1) y descarte.

Modelo T67405
Quite los tornillos de ajuste (1). Quite y descarte la tapa de
prueba (2).

Atornilles las bases (1) con los empaques (2) sobre las válvulas

extremas (3).

OPCIÓN: Use silicón por debajo del empaque si el

borde está desnivelado. Instale el empaque (4) y el tubo de salida

(5) en el adaptador del tubo de salida (6). Asegúrese de que quede

apoyado firmemente en el borde. Instale el tornillo de ajuste (7).y

apriete para fijar el tubo de salida (5). Instale el tapón (8) en el agujero

del tornillo de ajuste. Modelo T67305, siga con el paso 4. Modelo

T67405, siga con el paso 3.

NOTE: l’installation de la plomberie du robinet et la finition

de la plage doivent être terminées avant l’installation du kit

de finition.

Modèle T67305

Desserrez le capuchon d’essai (1) et jetez-le.

Modèle T67405
Enlevez la vis de calage (1). Retirez le capuchon d’essai (2)
et jetez-le.

Vissez les bases (1) avec les joints (2) sur les soupapes (3).

FACULTATIF: si la plage est inégale, appliquez du composé

d’étanchéité à la silicone sous le joint. Posez le joint (4) et le bec (5)

sur l’adaptateur de bec (6). Assurez-vous que le bec s’appuie ferme-

ment sur la surface. Posez la vis de réglage (7) et serrez-la à fond pour

bien fixer le bec (5). Montez le bouchon (8) dans le trou pour la vis de

calage. Si vous installez un modèle T67305, passez à l’étape 4. Si vous

installez un modèle T67405, passez à l’étape 3.

3/32"

(2.38 mm)

3/32 po

2

T67305

4

4

7

8
