A.
Model T67405
If faucet does not divert water from the spout to the hand shower, check that
the lift rod (1) is securely threaded into the diverter (2). If the problem persists
remove the lift rod and spout. Replace the diverter assembly RP40668.
B.

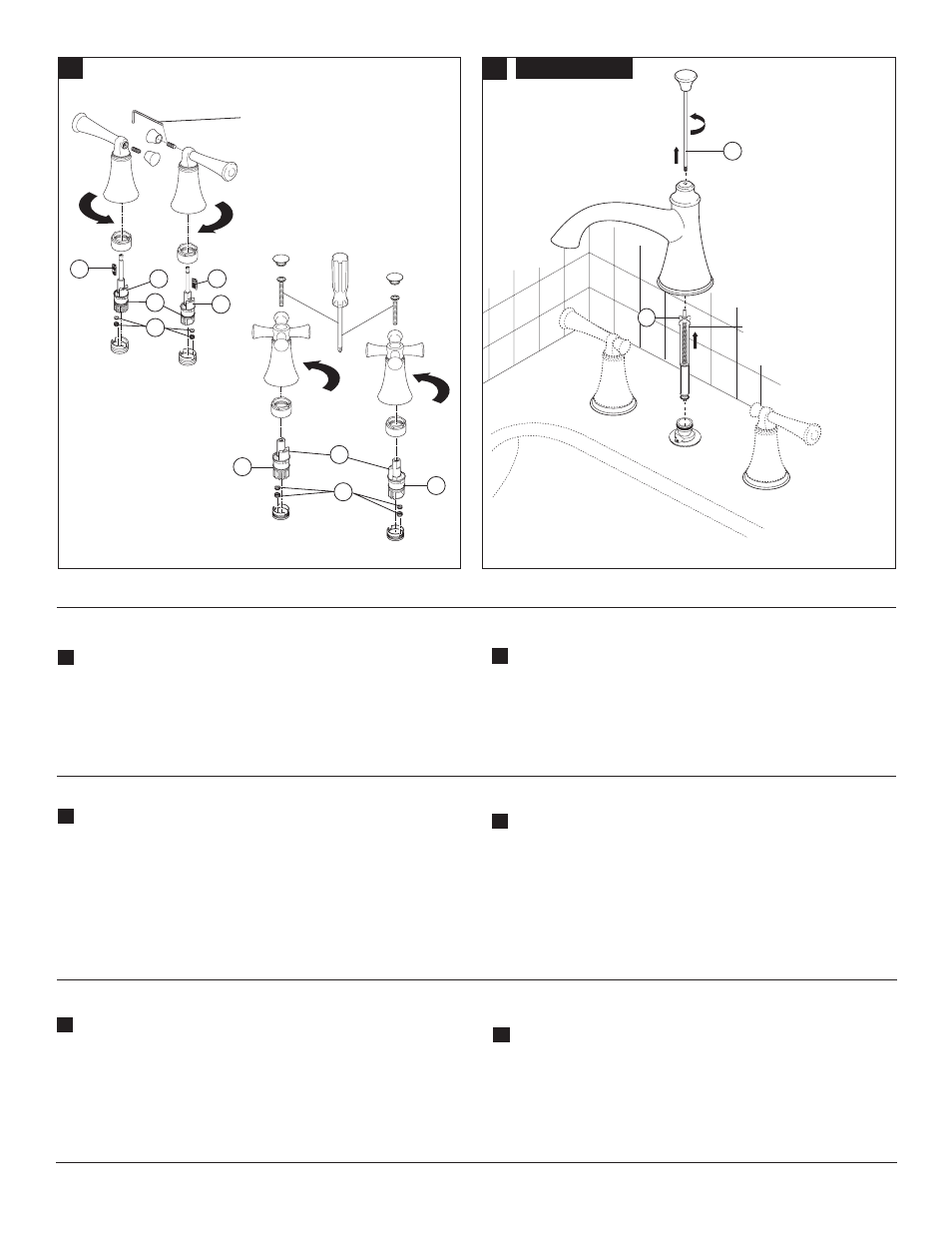

Maintenance
A. If faucet leaks from spout outlet: Shut off water supplies –
Replace Seats and Springs (1).*
If leak persists: Shut off water supplies – Replace Stem Unit Assembly (2).*
*Install stems (2) and 1/4 turn stops (3) correctly for proper handle rotation:
•For lever handles, the stops (4) must point to the right when installed.
For cross handles, the stops (4) must point to the center when
installed. Note: Not all models require 1/4 turn stop.
1
2
RP40668
Diverter Assembly
Ensamble del Desviador
Dérivation
Mantenimiento
A.
Si la llave de agua tiene filtración desde la salida del agua del surtidor:
Cierre los suministros de agua – Reemplace los Asientos y Resortes (1).*
Si la filtración persiste: Cierre los suministros de agua – Reemplace la Unidad
de la Espiga (2).*
*Instale las espigas (2) y los topes de 1/4 de rotación (3) correctamente
para obtener una rotación correcta:
• Para manijas estilo palanca, cuando se instalan los topes (4) deben
estar en dirección hacia la derecha. Para las manijas en forma de cruz,
cuando instalados los topes (4) deben señalar hacia el centro. Nota: No
todos los modelos requieren un mecanismo de parada a un 1/4
de giracíon.
Modelo T67405
Si la llave de agua no desvía el agua del surtidor hacia la regadera de mano,
examine si la barrita de alzar (1) está fijamente enroscada en el desviador (2).
Si el problema persiste quite la barrita de alzar y el surtidor. Reemplace el
desviador con RP40668.
B.
Entretien
A. Si le robinet fuit par la sortie du bec : Interrompez l’arrivée d’eau –
Remplacez les sièges et les ressorts (1). *
Si la fuite persiste : Interrompez l’arrivée d’eau. Remplacez la cartouche (2).*
*Installez les cartouches (2) et les butées 1/4 de tour (3) correctement pour
que les manettes pivotent dans le bon sens :
• Dans le cas des manettes à levier, les butées (4) doivent pointer
vers la droite. Dans le cas des manettes cruciformes, les butées (4)
doivent pointer vers le centre. Note : La butée 1/4 de tour n’est pas
requise sur tous les modèles.
Modèle T67405
Si le robinet ne dérive pas l’eau du bec vers la douche à main, assurez-vous
que la tirette (1) est bien vissée dans la dérivation (2). Si le problème persiste,
retirez la tirette et le bec. Remplacez la dérivation RP40668.
B.
T67405 B.
4 62975 Rev. A
1
2
3
1
4
3
2.5 mm
(3/32")
4
4
2
2
