Page 6

54536 Rev. A

67490

Model 67490

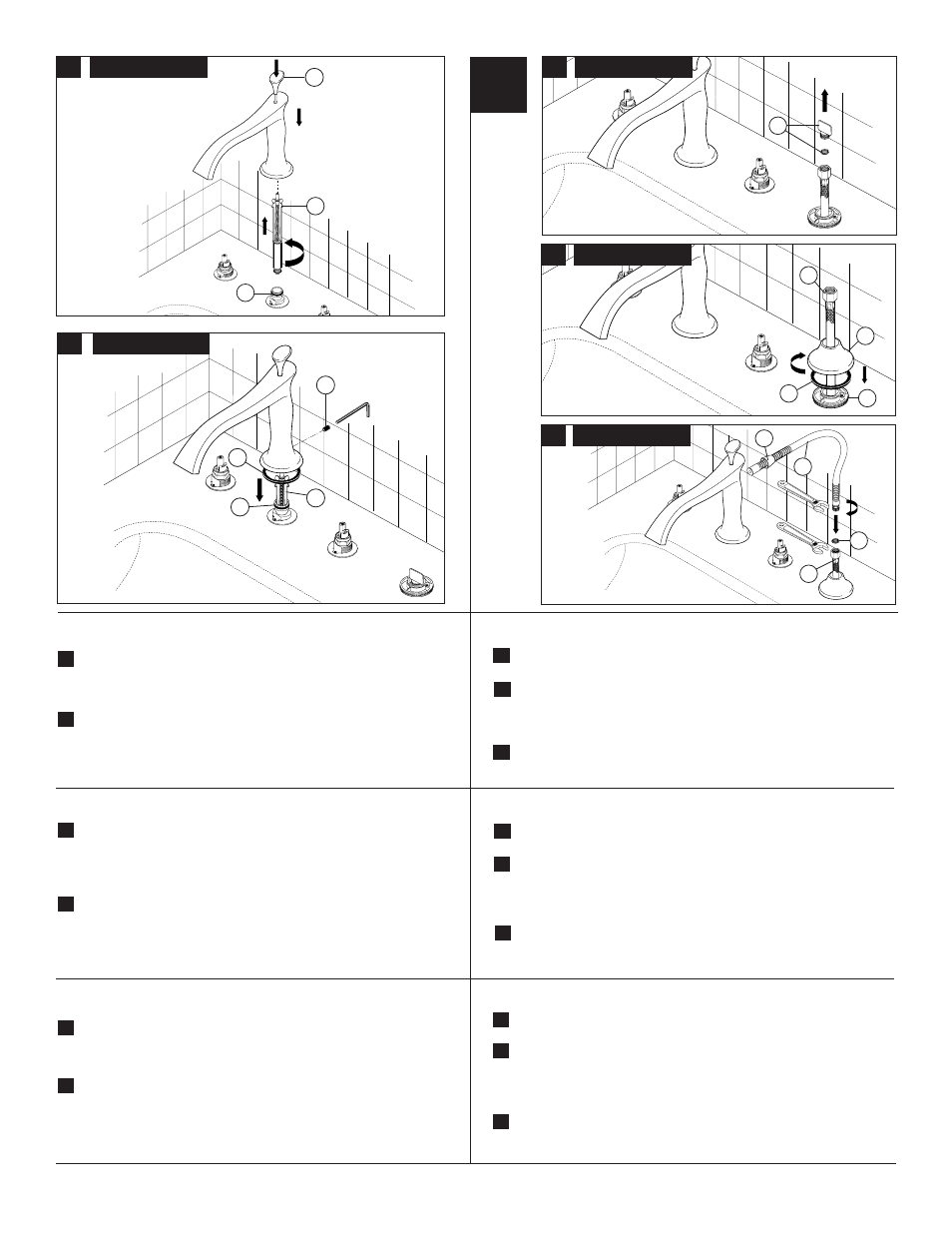

Remove diverter assembly (1) from adapter (2). Insert lift rod assembly (3) into top

of spout. Rotate diverter assembly (1) until threaded into lift rod.

Note: Lift rod will

drop once completely engaged.

Model 67490

Place gasket (1) on bottom of spout. Reinstall diverter (2) into adapter (3),

then place spout over adapter.

Note: Use silicone under spout if

mounting surface is uneven. Be sure spout is resting firmly on deck.

Secure spout with set screw (4).

Modelo 67490

Retire el ensamble del desviador (1) del adaptador (2). Introduzca la barra de alzar/

desviadora (3) en la parte superior del surtidor. Gire el ensamble del desviador (1)

hasta que esté enroscado en la barra de alzar. Nota: La barra de alzar caerá una

vez que quede completamente engranada.

Modèle 67490

Enlevez l’inverseur (1) de l’adaptateur (2). Introduisez la tirette (3) dans la partie

supérieure du bec. Tournez l’inverseur (1) jusqu’à ce qu’il soit vissé dans la tirette.

Note : La tirette descend lorsqu’elle est complètement engagée.

Modelo 67490

Coloque el empaque (1) en el fondo del surtidor. Vuelva a instalar el desviador

(2) en el adaptador (3), luego coloque el surtidor sobre el adaptador. Nota: Use

silicón por debajo del surtidor si la superficie de instalación está desnivelada.

Asegúrese que el surtidor está firmemente colocado en la superficie de insta-

lación. Fije el surtidor con el tornillo de ajuste (4).

Modèle 67490

Placez le joint (1) contre le dessous du bec. Reposez l’inverseur (2) dans

l’adaptateur (3), puis placez le bec sur l’adaptateur. Note : Appliquez du

composé d’étanchéité à la silicone sous le bec si la surface de montage

est inégale. Assurez-vous que le bec est appuyé solidement sur la surface.

Immobilisez le bec avec la vis de calage (4).

For Model 67490 Only

Remove and discard the test cap and gasket (1).

Note: This is an extra

gasket, one is supplied with the hose.

Pull metal braided hose (1) through escutcheon (2) and gasket (3). Seat

gasket under the escutcheon and install them onto nest (4).

CAUTION: Be

sure that metal braided hose does not fall back through escutcheon

and under mounting surface. OPTION: Use silicone under the base if

deck is uneven.

Slide hose (1) through conical nut (2). Attach hose (1) to braided metal hose

(3) using gasket (4) and tighten. DO NOT install hand piece yet.

Sólo para los Modelo 67490

Quite y descarte la tapa de prueba y el empaque (1).

Nota: Este es un

empaque adicional, se suministra otro con la manguera.

Hale la manguera trenzada de metal (1) por la chapa de cubierta (2) y por el

empaque (3). Coloque el empaque por debajo de la chapa de cubierta e instále-

los en su cavidad (4).

AVISO: Asegúrese que la manguera trenzada de metal

no se vuelva a caer por la chapa y por debajo de la superficie de insta-

lación. OPCIÓN: Use silicón por debajo de la base si la cubierta está desigual.

Deslice la manguera (1) a través de la tuerca cónica (2). Conecte la manguera

(1) a la manguera trenzada de metal (3) usando el empaque (4) y apriete. NO

instale la pieza de mano todavía.

Modèle 67490 seulement

Retirez et jetez le capuchon d’essai et le joint (1).

Note: il s’agit d’un joint

supplémentaire; un joint est fourni avec le tuyau souple.

Tirez sur le tuyau souple à tresse métallique (1) et introduisez-le dans la plaque de fini-

tion (2) et le joint (3). Appuyez le joint contre la plaque de finition et posez-le sur le loge-

ment (4).

ATTENTION : Ne laissez pas le tuyau souple à tresse métallique rentrer

dans la plaque de finition, sous la surface de montage. FACULTATIF : Appliquez du

composé d’étanchéité à la silicone sous la base si la surface est inégale.

Introduisez le tuyau souple (1) dans l’écrou conique (2). Raccordez le tuyau

souple (1) au tuyau souple à tresse métallique (3) à l’aide du joint (4) et ser-

rez. N’INSTALLEZ PAS la douche à main pour le moment.

67490
