5 54536 Rev. A
1
1
Note: The deck and valve rough-in must be finished before
installing the trim kit.
1
2
Model 67390

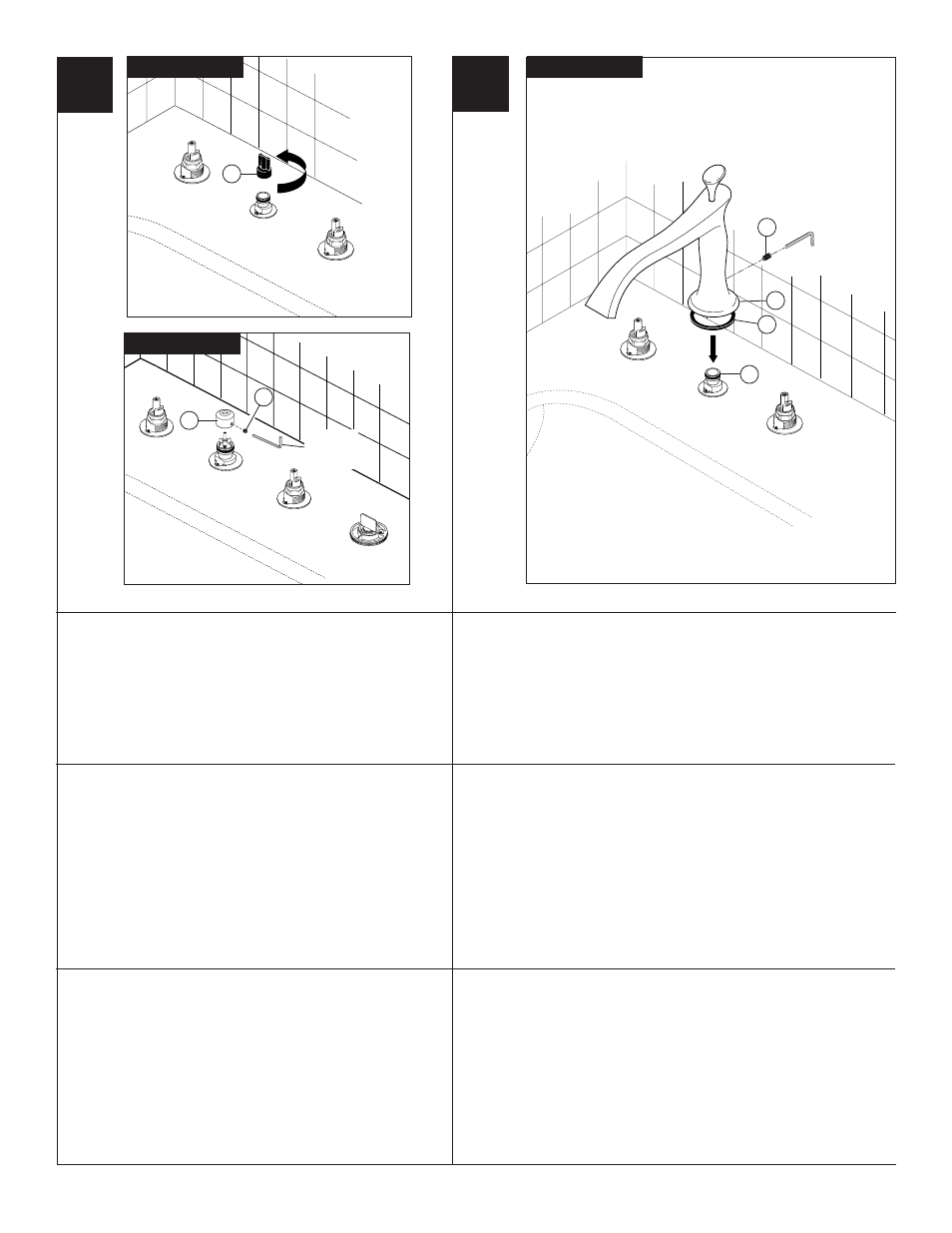

Unscrew the test cap (1) and discard.
Model 67490
Remove set screw (1). Remove and discard test cap (2).
Place gasket (1) under spout (2). Install spout on adapter (3). OPTION: Use silicone
under spout if deck is uneven. Be sure spout is resting firmly on deck. Install set screw
(4) and tighten to secure spout. Proceed to step 4.
67390 67390
67490
1
2
3
Nota: Las tuberías internas del borde y de la válvula deben
terminarse antes de instalar el juego de guarnición.
Modelo 67390
Destornille la tapa de prueba (1) y descarte.
Modelo 67490
Quite los tornillos de ajuste (1). Quite y descarte la tapa de
prueba (2).
Note: l’installation de la plomberie du robinet et la finition de la
plage doivent être terminées avant l’installation du kit de finition.
Modèle 67390
Desserrez le capuchon d’essai (1) et jetez-le.
Modèle 67490
Enlevez la vis de calage (1). Retirez le capuchon d’essai (2) et
jetez-le.
3/32"
(2.38 mm)
3/32 po
Model 67390
Coloque el empaque (1) debajo del surtidor (2). Instale el surtidor en el adaptador (3).
OPCIÓN: Use de silicón por debajo del surtidor si la superficie de instalación está
desnivelada. Asegúrese que el surtidor está firmemente colocado en la superficie de
instalación. Instale el tornillo de ajuste (4) y apriete para fijar el surtidor. Proceda al paso 4.
Modelo 67390
Placez le joint (1) sous le bec (2). Installez le bec sur l’adaptateur (3). FACULTATIF : Si
la surface est inégale, appliquez du composé à d’étanchéité à la silicone sous le bec.
Assurez-vous que le bec est appuyé solidement sur la surface. Introduisez la vis de cal-
age (4) dans son logement et serrez-la pour immobiliser le bec. Passez à l’étape 4.
Modèle 67390
6
2
4
