19
FRANÇAIS

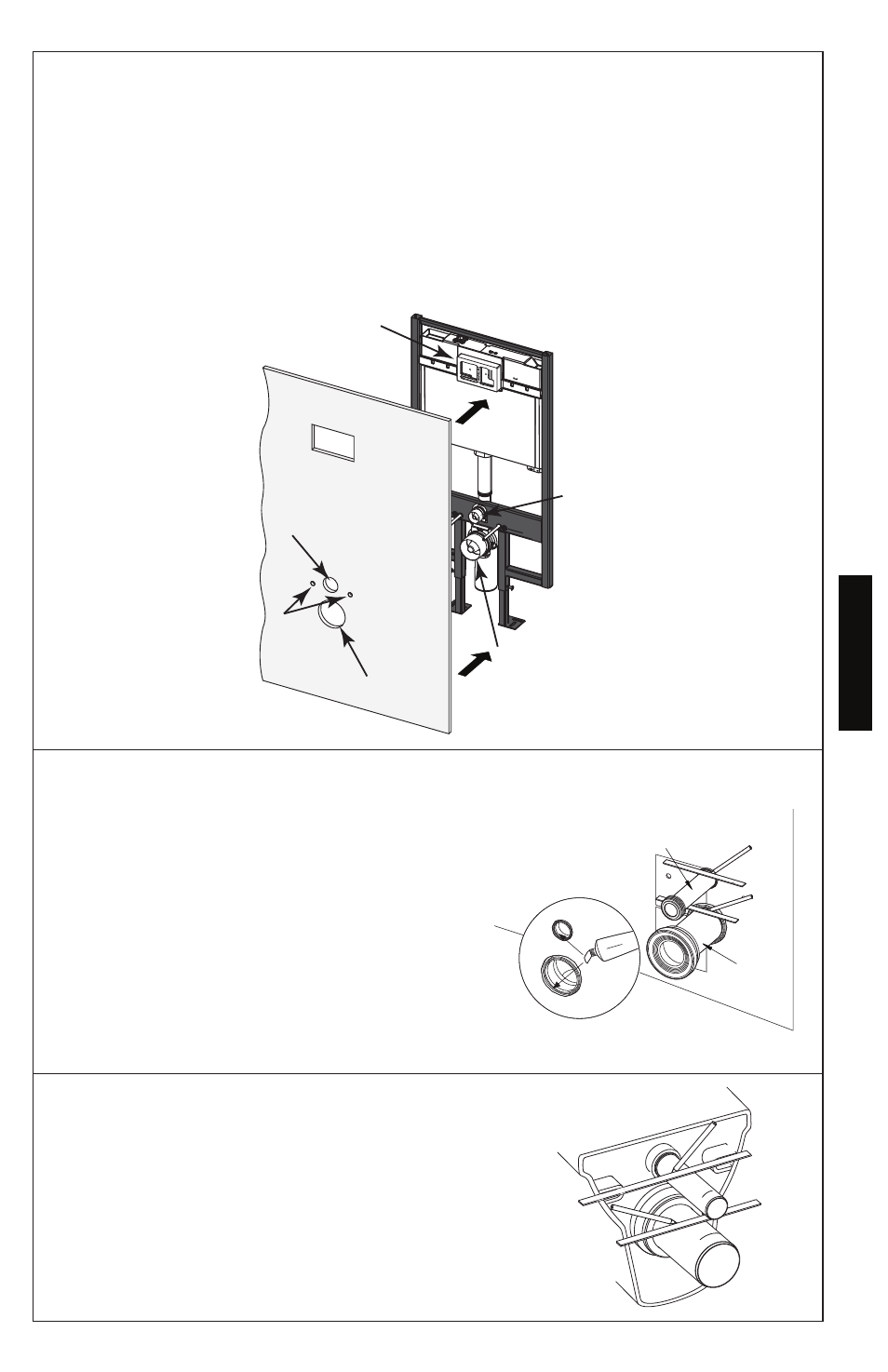

Découpez l’Emplacement Murale
Les instructions sont recommandées pour les installations dans les cloisons sèches de
1/2” 913mm. Utilisez les parties saillantes sur le support pour localiser les coupures sur
le mur.
Coupez un trou d’un diamètre de 4-1/4” (108mm) pour le drain de sortie.
Coupez un trou d’un diamètre de 2-3/8” (60mm) pour l’entrée d’eau.
Coupez deux trous d’un diamètre de 1/2” (13mm) pour les montants de vis de
montage clous de fixation.
Coupez un trou de 7-3/8” (187mm) x 4-1/2” (114mm) pour la plaque de poussée.
Trou d'Évacuation
de la Sortie
Trou d'Évacuation de l'Entrée
Trou de Montage
de la Toilette
Dimension Brute
de la Plaque de
Poussée en Mousse
Trou de la Plaque
de Poussée
Cloisons Sèches
(min. épaisseur de1/2”)
Dimension Brute
d'Évacuation
de la Sortie
Dimension Brute
d'Évacuation
de l'Entrée
Installez la Toilette sur la Porteuse
1) Appliquez une petite quantité de lubrifiant
(non inclus) dans l’entrée et la sortie du
drain. Insérez le tuyau d’alimentation dans la
prise de vidange du réservoir jusqu’à ce qu’il
s’arrête.
Placez le bord d’une règle contre le mur
fini et sur le dessus du tuyau d’admission.
Marquez l’emplacement comme indiqué et
retirez le tuyau d’admission.
Répétez la procédure avec le tuyau à bride.
2) Insérez l’extrémité du tuyau d’entrée avec le
joint à l’arrière de la cuvette des toilettes.
Placez le bord d’une règle sur toute la largeur
de l’arrière de la toilette et au-dessus du
tuyau d’admission. Marquez l’emplacement
comme indiqué et retirez le tuyau
d’admission.
Répétez la procédure avec le tuyau à bride.
Tuyau
d’Entrée
Tuyau à
Bride
