12
ESP
AÑOL

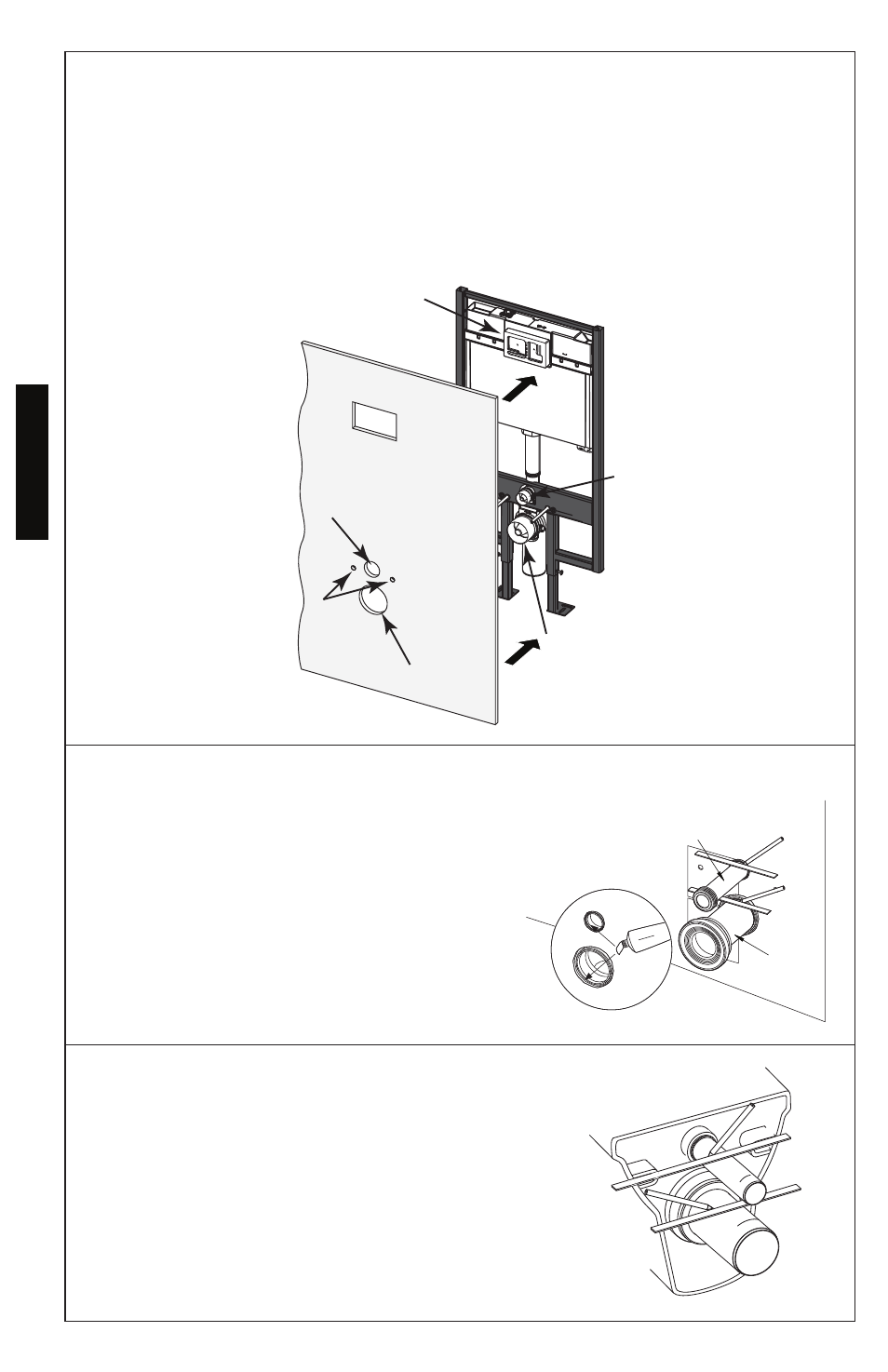

Cortando la Ubicación de la Pared
Las instrucciones se recomiendan para la instalación en tabla roca de 1/2” (913 mm).
Utilice las partes salientes en el carrier para ubicar los cortes en la pared.
Corte un orificio de 4-1/4” (108mm) de diámetro para el drenaje de salida.
Corte un orificio de 2-3/8” (60mm) de diámetro para la entrada de agua.
Co rte dos orificios de 1/2” (13mm) de diámetro para los pernos de tornillo de
montaje.
Corte un orificio de 7-3/8” (187mm) x 4-1/2” (114mm) para la placa de empuje.
Paneles de Yeso
(min. 1" de Grosor)
Orificio del Drenaje
de Salida
Orificio del Drenaje de Entrada
Orificio de Montaje
del Inodoro
Orificio de Placa de Empuje
Tubería de Espuma
de la Placa de Empuje
Tubería de
Drenaje de
Entrada
Tubería de Orificio
del Drenaje
Instalando el Inodoro en el Carrier
1) Aplique una pequeña cantidad de lubricante
(no incluido) en la entrada y en la salida del
drenaje. Inserte el tubo de entrada a la salida
de drenaje del tanque hasta que se detenga.
Coloque la orilla de una regla contra la pared
terminada y arriba del tubo de entrada.
Marque la ubicación como se muestra y retire
el tubo de entrada.
Repita este proceso con el tubo con brida.
2) Inserte el extremo del tubo de entrada con
la junta en la parte de atrás de la taza del
inodoro.
Coloque la orilla de una regla contra todo
el ancho de la parte posterior del inodoro y
arriba del tubo del tubo de entrada. Marque
la ubicación como se muestra y retire el tubo
de entrada.
Repita este proceso con el tubo con brida.
Tubo de
Entrada
Tubo con
Brida
