3 53914 Rev. A
S
IL
IC
O
NE
A. b.
D. E.

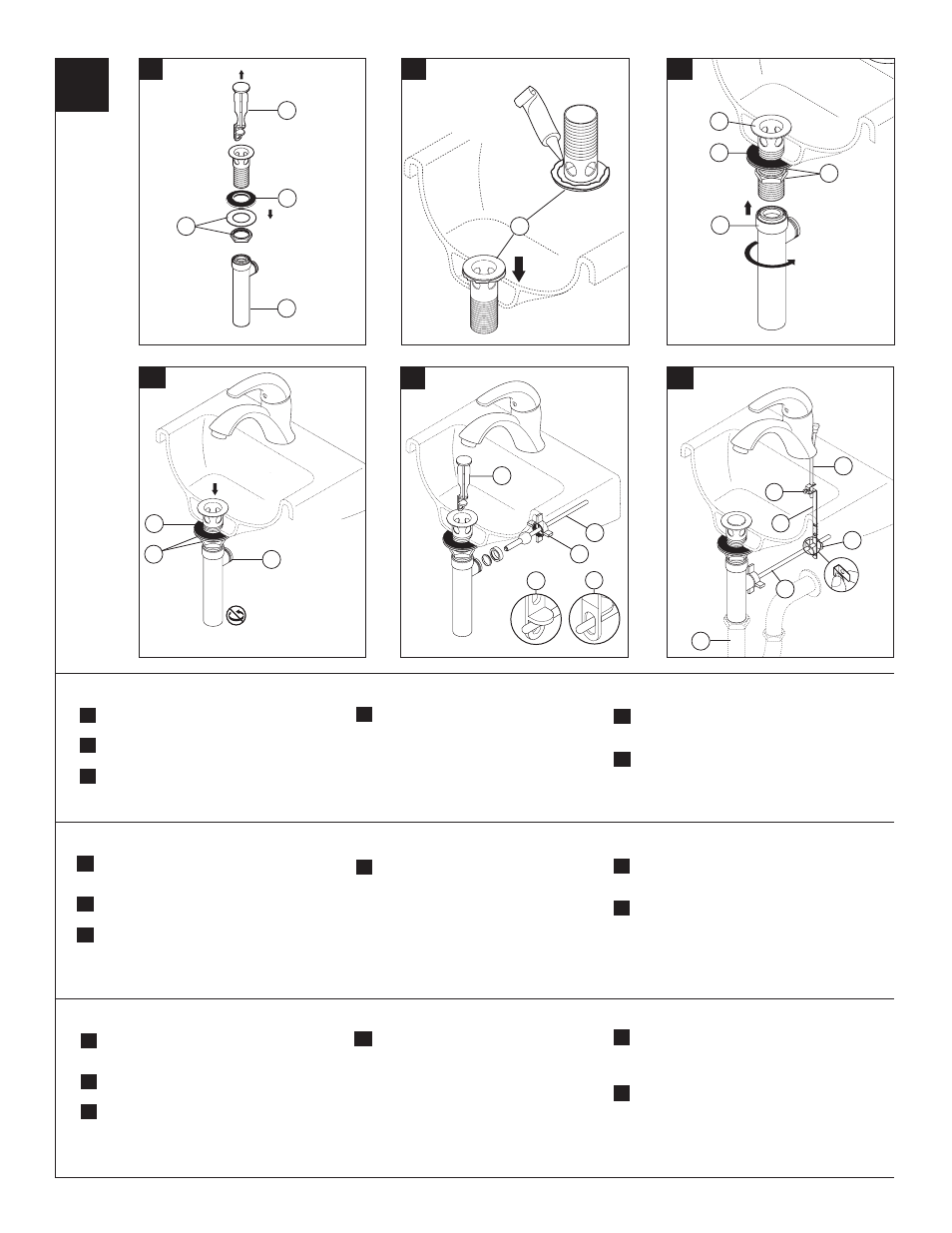

A. Remove stopper (1), brass nut & washer (2), black
gasket (3) and tail piece (4).
b. Apply silicone to underside of flange (1). Insert flange
into sink.
C. Install black gasket (1), washer and brass nut (2) onto
flange (3) from below sink but do not tighten brass
nut (2). Screw on tail piece (4) and hand tighten.
D. With pivot (1) facing toward faucet, pull
pop-up straight down into drain hole and
secure gasket (2), brass nut and washer
(3). DO NOT TURN POP-UP WHILE
TIGHTENING BRASS NUT OR
SEALANT MAY NOT SEAL DRAIN.
Remove excess sealant.
Pop-Up with metal flange and Plastic tail Piece
Renvoi mécanique avec collerette en métal et raccord droit de vidange en plastique
A.
Enlevez la bonde (1), l’écrou en laiton et la
rondelle (2), le joint noir (3) et le raccord droit
de vidange (4).
b. Appliquez de composé à la silicone sous la
collerette (1). Introduisez la collerette dans l’évier.
C. Montez le joint noir (1), la rondelle et l’écrou en lai-
ton (2) sur la collerette (3) par dessous l’évier sans
serrer l’écrou en laiton (2). Vissez le raccord droit
de vidange (4) et serrez-le à la main.
C.
f.
E. Remove pivot nut (1). Install horizontal rod (2) and
stopper (3) as removable (4) or non-removable (5).
Hand tighten pivot nut (1).
f. Attach horizontal rod (1) to strap (2) using clip (3).
Install lift rod (4), tighten screw (5). Connect
assembly to drain (6).
A.
Quite el tapón (1), la tuerca de bronce y la
arandela (2), el empaque negro (3) y la pieza
de cola (4).
b. Aplique silicón por debajo de la brida (1).
Introduzca la brida dentro del lavamanos.
C.
Instale el empaque negro (1), la arandela y la
tuerca de bronce (2) en la brida (3) desde la parte
interior del lavamanos pero no apriete la tuerca de
bronce (2). Atornille la pieza de cola (4) y apriete
a mano.
D. Con el pivote (1) de frente a la llave, hale el
desagüe automático directamente hacia abajo
dentro del drenaje y fije el empaque (2), la
tuerca de bronce y la arandela (3).
NO GIRE EL DRENAJE AUTOMÁTICO MIEN
TRAS APRIETE LA TUERCA DE BRONCE
O EL SELLADOR PUEDA NO SELLAR EL
DRENAJE. Quite el exceso de sellador.
Drenaje automático con brida de metal y la pieza de cola plástica
E. Quite la tuerca del pivote (1). Instale la barra
horizontal (2) y el tapón (3) como desmontable (4)
o fijo (5). Apriete a mano la tuerca del pivote (1).
f. Una la barra horizontal (1) a la barra chata (2)
utilizando el gancho (3). Instale la barra de alzar
(4), apriete el tornillo (5). Conecte el ensamble
al desagüe (6).
D. Alors que le pivot (1) fait face au robinet,
tirez le renvoi directement vers le bas dans
l’orifice de l’évier, puis fixez le joint (2), l’écrou
en laiton et la rondelle (3). NE
TOURNEZ PAS LE RENVOI PENDANT
QUE VOUS SERREZ L’ÉCROU EN
LAITON CAR LE COMPOSÉ À LA
SILICONE POURRA NE PAS ASSURER
L’ÉTANCHÉITÉ DU RENVOI. Enlevez l’excès
de composé d’étanchéité.
E.
Enlevez l’écrou du pivot (1). Installez la tige
horizontale (2) et la bonde (3) de manière que la
bonde soit amovible (4) ou non amovible (5).
Serrez l’écrou (1) du pivot à la main.
f. Fixez la tige horizontale (1) au feuillard (2) à l’aide
de l’agrafe (3). Installez la tige de manoeuvre (4) et
serrez la vis (5). Fixez l’ensemble au renvoi (6).
1
4
2
3
1
3
1
2
4
1
2
3 1
3
2
2
3
4 5
2
1
4
5
6
