6

10

63585 Rev. B

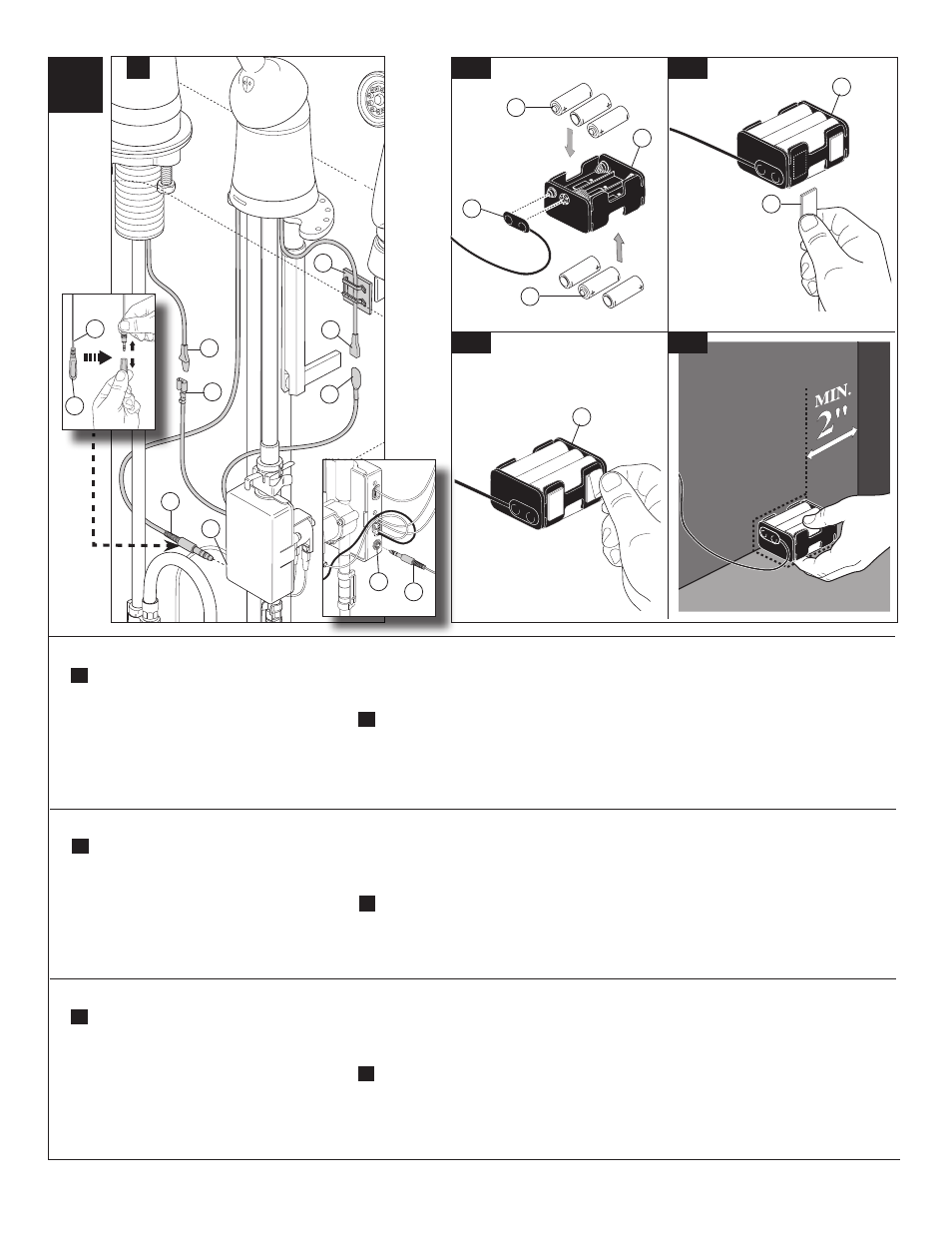

A.

Briefly touch the cold stop or other ground to dissipate

any static charge. Attach black wire (1), from the

solenoid assembly, to the black wire (2) from the

spout mounting shank. Wire (3) from the valve is

shipped with a protective plastic cap (4). Remove this by

grasping the plug and pulling off the cap. Discard cap.

Connect wire (3) to port (5) on the solenoid assembly.

Connect orange wire (6), coming from the valve, to

orange wire (7) of the solenoid assembly. Apply cable

clamp (8) to back of cabinet, behind valve shank, and

Wire Connections

place

ORANGE WIRE ONLY through the clips. Avoid

twisting wires together or having the wires close to

each other.

B.

Connect battery cable (1) to battery box (2). Load 6

“AA” batteries (3) into the battery box (2).

Important:

DO NOT load batteries before making all electrical

connections. Peel the plastic backing from one side

of the Velcro strips (4) and stick to the back of the

battery box. Peel the remaining plastic backing from

the Velcro strips on the back of the battery box

2

1

3

5

6

7

A.

A.

Brevemente toque el tope de agua fría u otra superficie

para disipar la carga estática. Conecte el cable negro

(1), del ensamble del solenoide, al cable negro (2) al

surtidor de la espiga de montaje. El alambre (3) de la

válvula se envía con una tapa plástica protectora (4).

Quítela sujetando el enchufe y quitando la tapa.

Deseche la tapa. Conecte el alambre (3) a la toma (5)

en el ensamble del solenoide. Conecte el alambre color

naranja (6) que sale de la válvula, al alambre color

naranja (7) del ensamble del solenoide. Aplique la

Conexiones de Alambre

mordaza del cable (8), al dorso del gabinete, detrás de

la espiga, y coloque

SOLAMENTE EL ALAMBRE

COLOR NARANJA por los ganchos. Evite torcer los

alambres juntos o tener los alambres cerca de uno a.

B.

Conecte el cable de la batería (1) a la caja de baterías

(2). Cargue 6 baterías “AA” (3) en la caja de baterías

(2).

Importante: NO cargue las baterías antes de

hacer todas las conexiones eléctricas. Despegue el

plástico de un lado de las tiras de Velcro (4) y péguelas

al dorso de la caja de baterías. Despegue el plástico

restante de las tiras de Velcro al dorso de la

caja de baterías y fíjela a la pared en un sitio

conveniente lo más cerca posible al piso.

(Plano en el piso para mejor funcionamiento).

Nota: Es crítico que las baterías estén

cargadas en la dirección correcta en la caja

de baterías.

A.

Touchez brièvement le robinet d’arrêt d’eau froide ou un

autre élément mis à la terre pour dissiper toute charge

statique. Connectez le fil noir (1) de l’électrovanne au fil

noir (2) de la tige de montage du bec. Le fil (3) de la

soupape est expédié avec un capuchon protecteur en

plastique (4). Pour l’enlever, saisissez le bouchon, puis

tirez sur le capuchon. Jetez le capuchon. Connectez le

fil (3) à la borne (5) de l’électrovanne. Connectez le fil

orange (6) de la soupape au fil orange (7) de

l’électrovanne. Fixez l’attache-câble (8) au fond de

Branchement des fils

l’armoire, derrière la tige de la soupape, et placez le

FIL ORANGE SEULEMENT dans les pinces. Évitez

de tordre des fils ensemble ou d’avoir les fils près de

l’un l’autre.

B.

Raccordez le câble du boîtier de piles (1) au boîtier de

piles (2). Placez 6 piles « AA » (3) dans le boîtier de piles

(2).

Important : NE PLACEz PAS LES PILES dans le

boîtier avant d’avoir réalisé toutes les connexions

électriques. Enlevez la pellicule de plastique d’un côté

des bandes de Velcro (4) et collez les bandes au

dos du boîtier de piles. Enlevez la pellicule de

plastique restante des bandes de Velcro au dos du

boîtier de piles et fixez celui-ci au mur à un endroit

accessible aussi près que possible du plancher

(idéalement contre le plancher).

Note : Il est essentiel de placer les piles dans

le bon sens dans le boîtier de piles.

8

B-1

3

3

2

1

4

B-2

B-3

B-4

3

5

and secure it to the wall at a convenient location

as close to the floor as possible. (Flat on the floor

for best performance.)

Note: It is critical for the batteries to be loaded

in the correct direction in the battery box.

AA

3

4

2

2

AA

AA

AA

AA

AA
