4
5 6

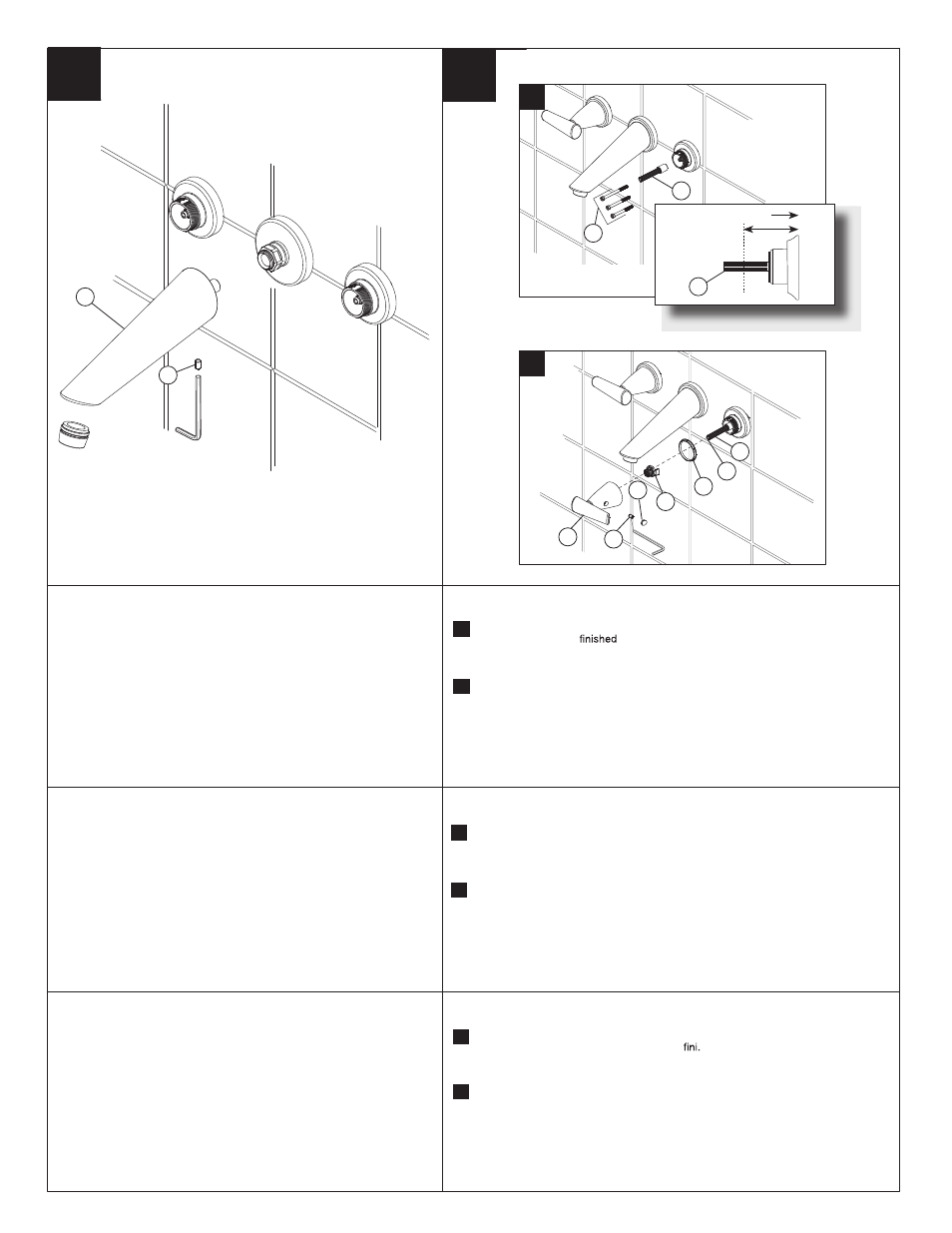

MOUNTING SPOUT
Install spout (1) and secure with set screw (2).
INSTALANDO EL TUBO CAÑO
Instale el surtidor (1) y fije con un tornillo de ajuste (2).
65709 Rev. A
POSE DES DU BEC
Installez le bec (1) et fixez-le avec la vis de calage (2).
2
1
1
1 25/32"±1/25"
(45 mm ± 1 mm)
Finished Wall
1
4
2
1
7
6 3
5
A
B
HANDLE INSTALLATION
A. Install stem extender (1) onto the cartridge. Mark the stem (1) between
1 25/32" ± 1/25" from wall; remove and cut. Reinstall stem extender (1).
Select one of the 3 supplied screw (2) lengths. Screw must securely hold stem
extender (1) in place.
B. Make sure handle insert (1) and glide ring (2) are pressed into place in the handle
(3). Install handle (3) onto stem (4). Align handle and flange in the off position. If
adjustment is needed remove handle (3) and screw (5). Remove stem extender (4)
and rotate one notch. Reinstall screw (5) and handle. Install set screw (6) and button
cover (7). Repeat steps A & B for the other handle.
HANDLE INSTALLATION
A. Instale la extensión de la espiga (1) en el cartucho. Marque la espiga (1) 1 25/32" ± 1/25"
de la pared acabada; quite y corte. Reinstale la extensión de la espiga (1).
Seleccione uno de los 3 tornillos de diferentes largos (2). El tornillo debe sujetar
bien la extensión de la espiga (1) en su sitio.
B. Asegúrese que el inserto de la manija (1) y el aro de deslice (2) estén presionados
en sitio en la manija (3). Instale la manija (3) en la espiga (4). Alinee la manija y el
reborde en la posición cerrada. Si se necesita ajustar, quite la manija (3) y el tornil-
lo (5). Quite la extensión de la espiga (4) y gire una muesca. Reinstale el tornillo (5)
y la manija. Instale el tornillo de ajuste (6) y la cubierta del botón (7). Repita los
pasos A y B en la otra manija.
HANDLE INSTALLATION
A. Installez la rallonge de tige (1) sur la cartouche. Faites une marque sur la rallonge (1)
1 25/32 po ± 1/25 po de la surface du mur Enlevez-la et coupez-la. Réinstallez
ensuite la rallonge de tige (1). Sélectionnez une des 3 vis (2) de longueurs différentes
fournies. La vis doit maintenir la rallonge de tige (1) solidement en place.
B. Assurez-vous que l’élément rapporté de la manette (1) et l’anneau glissant (2) sont
bien calés dans la manette (3). Montez la manette (3) sur la tige (4). Placez la
manette en position de fermeture et assurez-vous qu’elle se trouve dans la bonne
position par rapport à l’embase. Si un réglage est nécessaire, enlevez la manette (3)
et la vis (5). Enlevez la rallonge de tige (4) et reposez-la après l’avoir tournée d’un
cran. Reposez la vis (5) et la manette. Installez la vis de calage (6) et le capuchon (7).
Répétez les étapes A et B pour installer l’autre manette.
