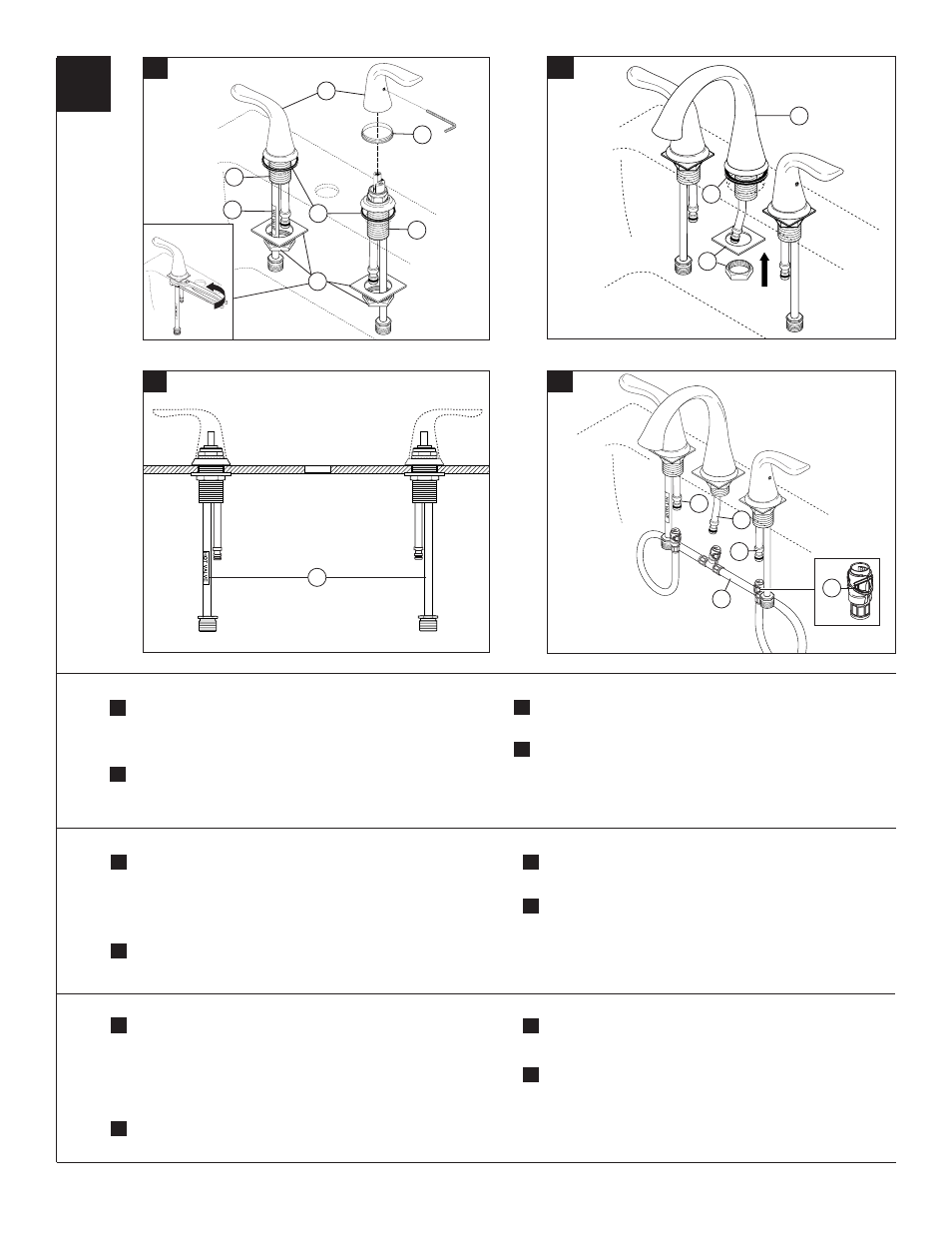

Install the spout (1) and gasket (2). Secure with washer and nut (3).

Note: If

surface is uneven, use silicone under the gasket.

D.

Snap the quick connect hose assembly (1) onto the spout nipple (2)

and end valve nipples (3). An audible click will be heard. Pull

down moderately to ensure each connection has been made.

WARNING: DO NOT REMOVE the clips (4) from the

hose assembly.

A.

Slide hot (1) and cold (2) end valves with gaskets (3) through sink.

Note: hot side end valve is labeled (4)! Secure end valves with nuts

and washers (5). Install handles (6) on end valves.

Note: Be sure

glide ring (7) is properly seated in bottom of handle

before installing.

B.

Note proper end valve installation! Copper tubes (1) install away

from spout.

A.

Deslice las válvulas finales, caliente (1) y fría (2) en los empaques (3)

a través del lavamanos. Nota: el extremo de la válvula de agua cali-

ente ¡está marcada con etiqueta (4)! Fije las válvulas finales con las

tuercas y las arandelas (5). Instale las manijas (6) en las válvulas fina-
les.

Antes de instalar, asegúrese que el aro para deslizar (7)

esté apropiadamente colocado en la parte inferior de la manija.

B.

¡Fíjese en la instalación apropiada de la válvula final! Los tubos de

cobre (1) se instalan en sentido opuesto del tubo de salida de agua.

C.

Instale el tubo de salida (1) y el empaque (2).

Fije la arandela y la tuer-

ca (3).

Nota: Si el lavamanos no está nivelado, use silicón debajo del

empaque.

D.

Coloque a presión el ensamble de conexión rápida (1) sobre de la

entrerrosca del tubo de salida (2) y las entrerroscas de la válvula final

(3). Escuchará un clic claro. Hale hacia abajo moderadamente para

asegurar que cada conexión se haya hecho.

ADVERTENCIA: NO

QUITE los clips (4) del ensamble de la manguera.

A.

Passez la soupape d’eau chaude (1) et la soupape d’eau froide (2)

avec leur joint (3) respectif dans les trous de l’évier. Note: La soupape

d’eau chaude est identifiée par une étiquette (4)! Immobilisez les

soupapes à l’aide des écrous et des rondelles (5). Montez les
poignées (6) sur les soupapes.

Assurez-vous que l’anneau de

glissement (7) est bien calé au fond de la poignée avant

l’installation.

B.

Notez l’installation des soupapes! Les tubes de cuivre (1) s’écartent

du bec.

C.

Installez le bec (1) et le joint (2).

Immobilisez-les avec la rondelle et

l’écrou (3).

Note: Si l’évier est inégal, appliquez du composé à la silicone

sous le joint.

D.

Raccordez le tuyau flexible (1) à raccord rapide au mamelon (2) du bec et

au mamelon (3) de chacune des soupapes. Vous devez entendre un clic.

Tirez modérément sur le tuyau à chaque extrémité pour s’assurer qu’il est

bien branché.

MISE EN GARDE: N’ENLEVEZ PAS les agrafes (4)

du tuyau.
