Motor elétrico pequeno 8691150
Instruções para o uso
07/06 SP

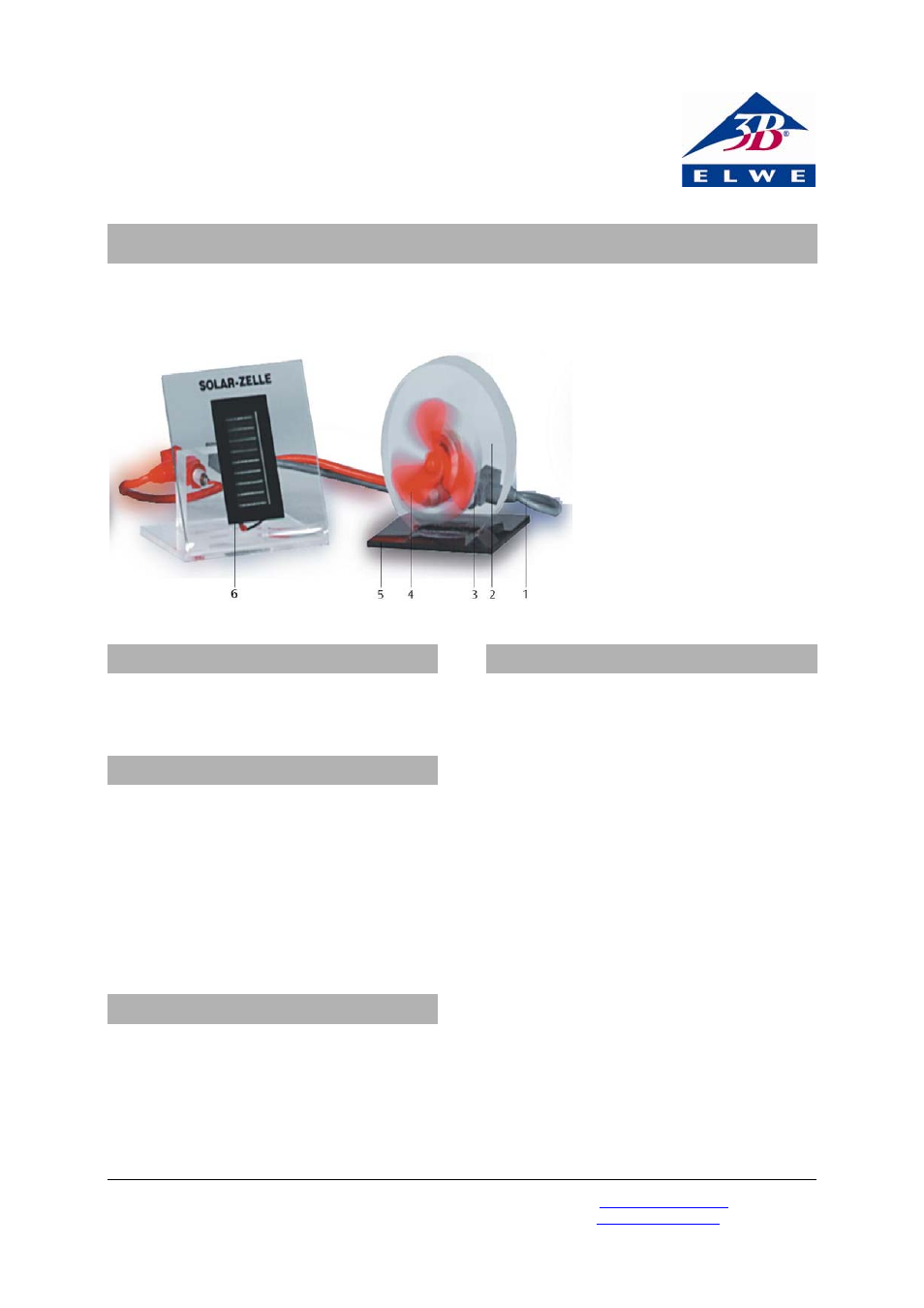

1 Condutor de conexão
2 Caixa de acrílico
3 Motor
4 Ventilador
5 Placa de base
6 Célula solar (não incluída no
âmbito do fornecimento)
1. Indicações de segurança
• Manter uma distância de segurança em relação
a peças rotativas. Existe perigo de ferimentos.
2. Descrição
O motor elétrico pequeno serve para a
comprovação de tensões muito pequenas acima de
0,5 V. A baixa potência de corrente de arranque
possibilita a comprovação do fluxo elétrico em
sistemas com pequena superfície de eletrodo e
grande distância.
O motor encontra-se sobre a placa de base numa
caixa redonda de acrílico. Na parte frontal está
colocado um ventilador.
3. Dados técnicos
Tensão de serviço: máx. 15 V
Tensão de arranque 700 mV
Intensidade da corrente
de arranque:
10 mA
Resistência interna: 9
Ω
4. Exemplos de ensaios
4.1 Diferença de potencial
• Conetar dois eletrodos de metais diferentes
(p.ex. zinco e cobre) no motor.
• Inserir os eletrodos numa fruta com alta
concentração de suco (p.ex. maçã ou limão).
O motor começa a funcionar quando a distância
entre os eletrodos for satisfatória.
4.2 Conversão de energia luminosa em energia
elétrica
Para a execução do experimento são necessários,
adicionalmente, os seguintes aparelhos:
1 Célula solar 0,5 V, 200 mA 8461150
1 Aparelho de medição
múltipla ESCOLA 10 8531160
Cabo de experimentação
• Conetar o motor na célula solar.
• Ligar o aparelho de medição no circuito
elétrico.
• Iluminar a construção com uma fonte intensa
de luz (sol, luminosos de halogênio, etc.).
• Determinar o valor da corrente ou da tensão.
