Electromotor pequeño 8691150
Instrucciones de uso
07/06 SP

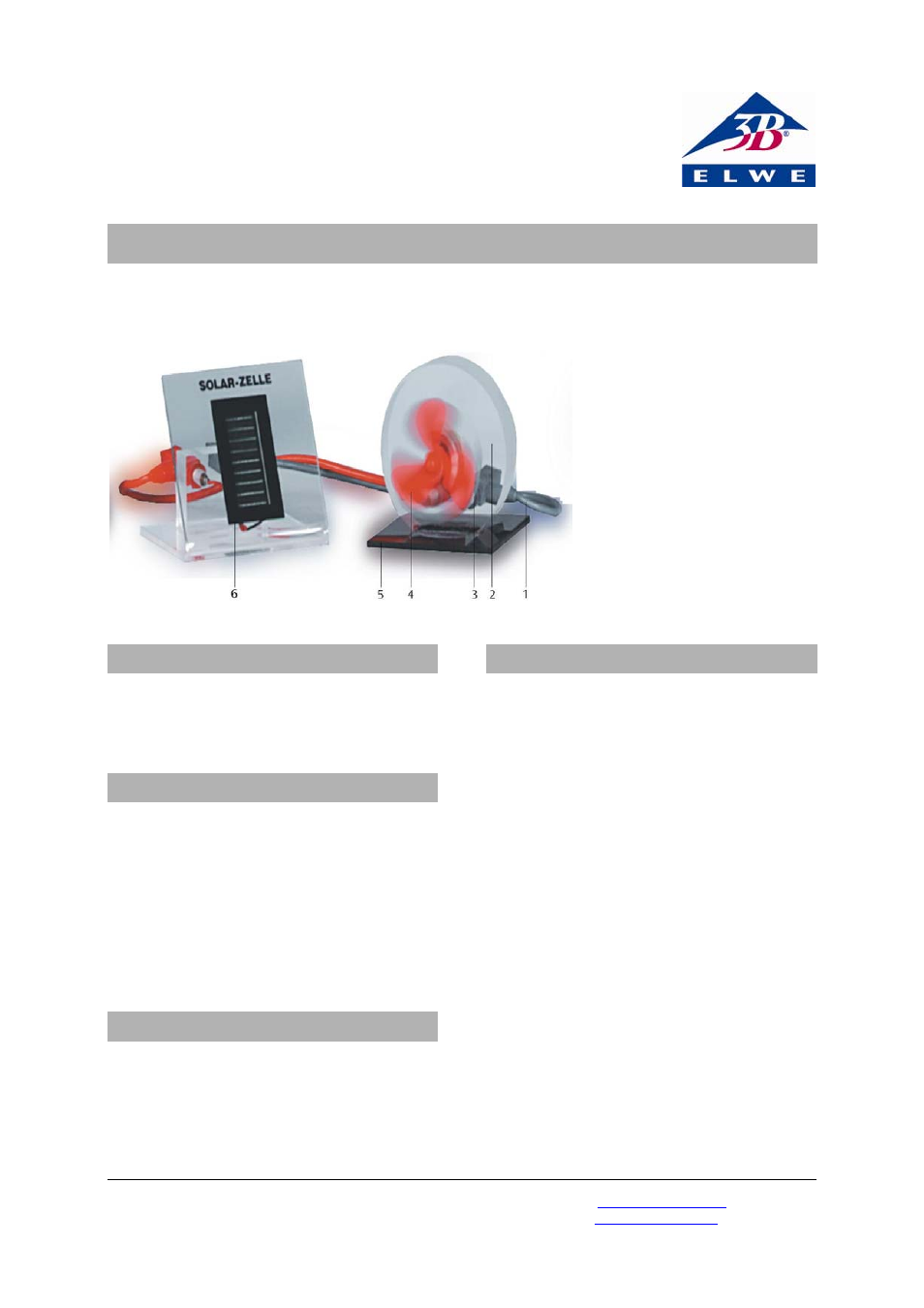

1 Cables de conexión
2 Carcasa de vidrio acrílico
3 Motor
4 Ventilador
5 Placa
base
6 Célula solar (no forma parte del
volumen de suministro)
1. Aviso de seguridad
• Mantener la distancia de seguridad necesaria
con respecto a las piezas en rotación. Existe
peligro de lesiones.
2. Descripción
El electromotor pequeño sirve para comprobar la
presencia de tensiones muy pequeñas mayores a
0,5 V. La reducida fuerza de corriente de arranque
permite comprobar que fluye corriente en sistemas
con pequeñas superficies de electrodos y elevada
distancia entre ellos.
El motor se encuentra dentro de una carcasa de
vidrio acrílico, emplazado sobre la placa de base.
En la parte delantera se encuentra un ventilador.
3. Datos técnicos
Tensión de servicio: máx. 15 V
Tensión inicial 700 mV
Corriente inicial: 10 mA
Resistencia interna: 9
Ω
4 Ejemplos de experimentos
4.1 Diferencia de potencial
• Conectar al motor electrodos de diferentes
metales (por ejemplo, zinc y cobre).
• Conectar electrodos en una fruta con elevada
concentración de jugo (por ejemplo, manzana
o limón).
El motor empieza a funcionar cuando se logra una
apropiada distancia de electrodos.
4.2 Transformación de energía luminosa en
energía eléctrica
Para la ejecución de los experimentos se requieren
adicionalmente los siguientes equipos.
1 célula solar 0,5 V, 200 mA 8461150
1 equipo de medición múltiple
ESCOLA 10
8531160
Cable de experimentación
• Conectar el motor a la célula solar.
• Conectar el instrumento de medición al
circuito de corriente.
• Iluminar la estructura con una fuente de luz
intensa (sol, luces halógenas, etc.).
• Determinar los valores de electricidad y
tensión.
