Petit moteur électrique 8691150
Instructions d’utilisation
07/06 SP

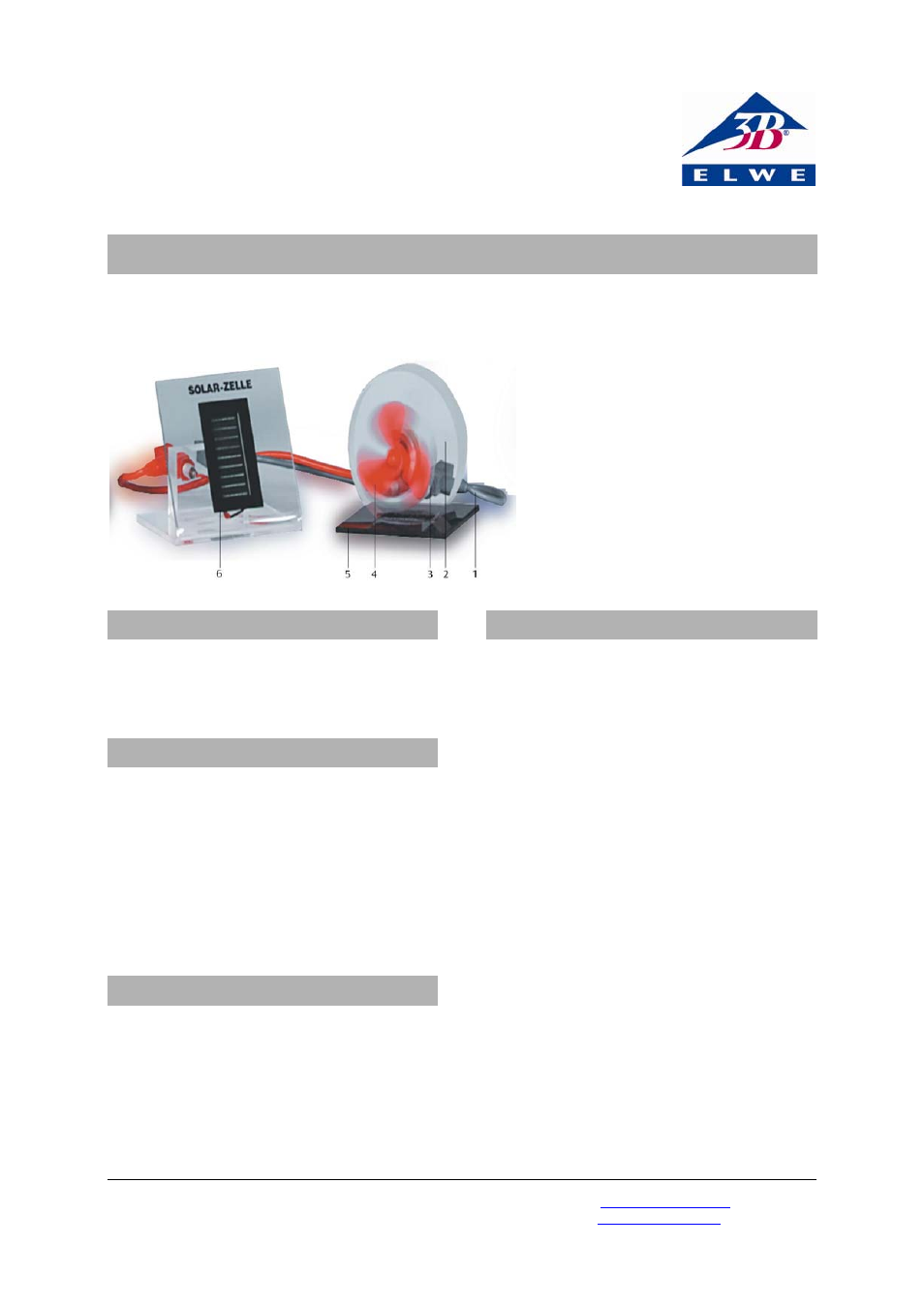

1 Câble de raccordement
2 Boîtier en verre acrylique
3 Moteur
4 Ventilateur
5 Plaque de base
6 Cellule solaire (ne faisant pas
partie de la livraison)
1. Consignes de sécurité
• En présence d'organes rotatifs, il est
indispensable de respecter une distance de
sécurité suffisante
! Attention ! Risque de
blessure !
2. Description
Le petit moteur électrique sert à démontrer
l'existence de tensions très faibles supérieures à
0,5
volts. La faible intensité du courant de
démarrage permet de démontrer l'existence de flux
de courant dans des systèmes présentant des
petites surfaces d'électrodes ainsi qu'une grande
distance.
Le moteur se trouve sur la plaque de base ; il est
logé dans un boîtier rond en verre acrylique. Un
ventilateur est intégré à la partie frontale.
3. Caractéristiques techniques
Tension de service : de 15 volts maximum
Tension de démarrage 700 mV
Intensité du courant de démarrage : 10 mA
Résistance interne : 9
Ω
4. Exemples d’expériences
4.1 Différence de potentiel
• Raccordez deux électrodes en métaux
différents (zinc et cuivre, par exemple) au
moteur.
• Placez les électrodes dans un fruit à forte
concentration de jus (pomme ou citron, par
exemple).
Si la distance entre les électrodes est favorable, le
moteur se mettra en marche.
4.2 Transformation d'énergie lumineuse en
énergie électrique
Pour la réalisation de l'essai expérimental,
vous aurez en outre besoin des appareils ci-
dessous :
1 cellule solaire 0,5 V, 200 mA 8461150
1 Instrument de mesure multiple ESCOLA10
8531160
Câble expérimental
• Raccordez le moteur à la cellule solaire.
• Branchez l'instrument de mesure dans le
circuit électrique.
• Éclairez l'appareillage expérimental à l'aide
d'une source lumineuse intense (soleil, lampe
halogène etc.).
• Déterminez les valeurs de courant ou de
tension.
