3B SCIENTIFIC® PHYSICS
Elwe Didactic GmbH • Steinfelsstr. 6 • 08248 Klingenthal • Germania • www.elwedidactic.com
3B Scientific GmbH • Rudorffweg 8 • 21031 Amburgo • Germania • www.3bscientific.com
Con riserva di modifiche tecniche
Piccolo motore elettrico 8691150
Istruzioni per l’uso
07/06 SP

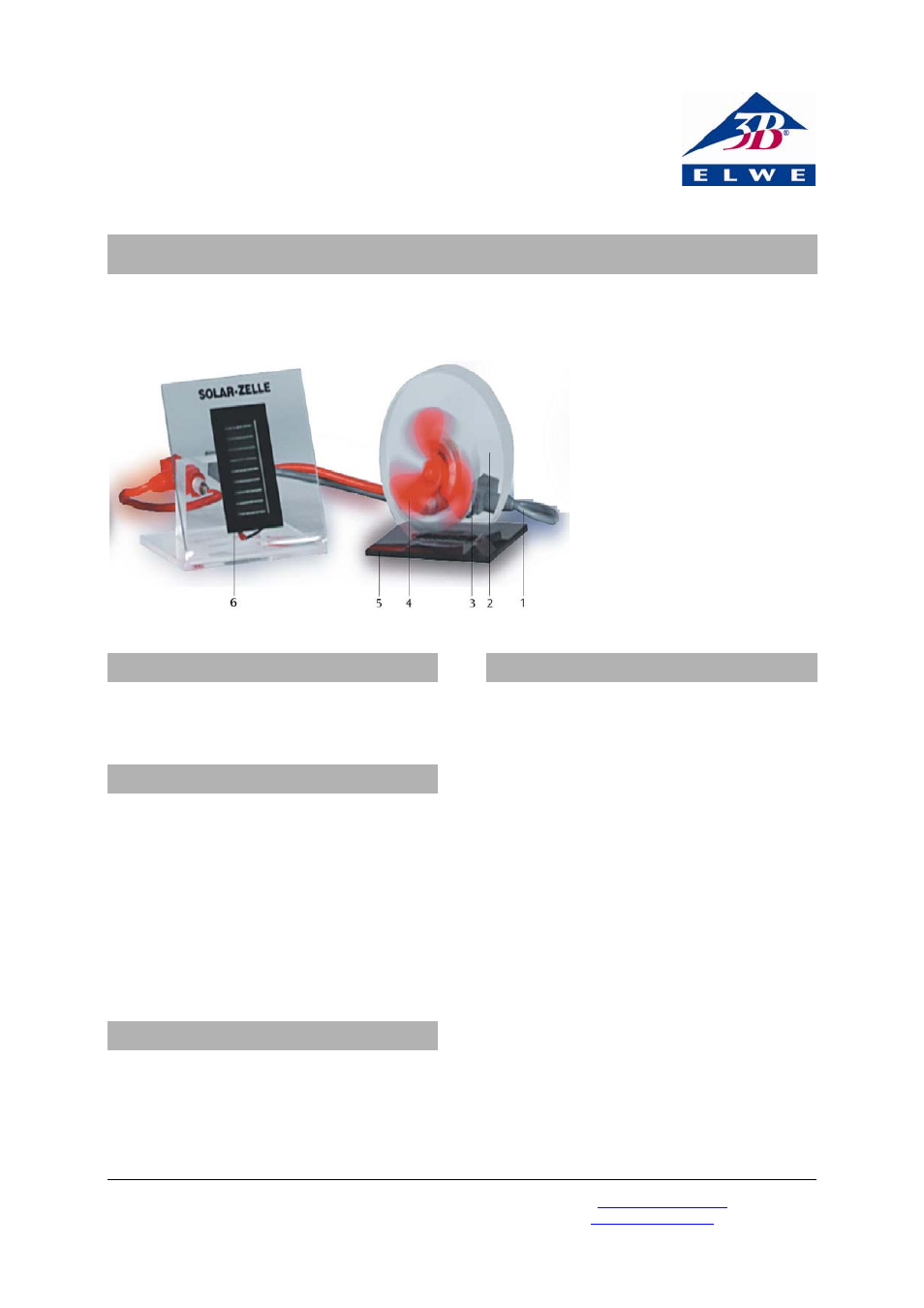

1 Cavo di collegamento
2 Custodia in vetro acrilico
3 Motore
4 Ventilatore
5 Piastra di base
6 Cella solare (non fornita in
dotazione)
1. Norme di sicurezza
• Rispettare la distanza di sicurezza rispetto ai
pezzi rotanti. Pericolo di lesioni.
2. Descrizione
Il piccolo motore elettrico serve per dimostrare
tensioni molto piccole superiori a 0,5 V. La ridotta
intensità di corrente di spunto permette di
dimostrare il flusso di corrente in sistemi con
superfici degli elettrodi piccole e una grande
distanza.
Sulla piastra di base è presente il motore
all'interno di una custodia rotonda di vetro
acrilico. Sul lato anteriore è applicato un
ventilatore.
3. Dati tecnici
Tensione d'esercizio: max. 15 V
Tensione di spunto 700 mV
Intensità di corrente di spunto: 10 mA
Resistenza interna: 9
Ω
4. Esempi di esperimenti
4.1 Differenza di potenziale
• Collegare due elettrodi di metalli diversi (ad es.
zinco e rame) al motore.
• Inserire gli elettrodi in un frutto con un'elevata
concentrazione di succo (ad es. mela o limone).
Con una distanza degli elettrodi favorevole il
motore inizia a girare.
4.2 Trasformazione della luce in energia
elettrica
Per l'esecuzione dell'esperimento sono inoltre
necessari i seguenti apparecchi:
1 cella solare 0,5 V, 200 mA 8461150
1 misuratore multiplo ESCOLA 10 8531160
cavo per esperimenti
• Collegare il motore alla cella solare.
• Attivare il misuratore nel circuito elettrico.
• Illuminare la struttura con una sorgente
luminosa intensa (sole, lampada alogena ecc.
• Determinare il valore della corrente o della
tensione.
