Con l’inclinazione del piano di oscillazione verso la
verticale si riduce l’accelerazione di gravità che
agisce sul movimento. L’asse di rotazione si trova
sull’indicatore, regolabile tra 0 e 90°.
Il peso dell'asta del pendolo è minore rispetto al
peso del pendolo, per cui la disposizione si
comporta in buona approssimazione come un
pendolo matematico e ne deriva la relazione
α ⋅
⋅ π ⋅ =
cos g
l
T 2
.
Come lunghezza del pendolo viene assunta la
distanza tra bussola del pendolo e bordo inferiore
del peso del pendolo.
La massa del pendolo è inserita spostabile sull'asta
del pensolo e viene bloccata con una vite.
L’indicatore è dotato di un foro per l’alloggiamento
di un supporto per una fotocellula (U8403955).
3. Fornitura
1 asta del pendolo
1 quadrante
1 indicatore
1 peso del pendolo
4. Dati tecnici
Peso del pendolo: 300 g
Lunghezza asta del pendolo: 350 mm
Scala: 0 … 90°
5. Utilizzo
Per l'esecuzione degli esperimenti sono inoltre
necessari i seguenti apparecchi:
1 base di supporto a forma di A U8611150
1 asta di supporto U8611330
1 cronometro meccanico U40801
oppure
1 fotocellula U11365
1 dispositivo di supporto
per fotocellula
U8403955
1 contatore digitale (230 V, 50/60 Hz)
U8433341-230
oppure
1 contatore digitale (115 V, 50/60 Hz)
U8433341-115
• Montare l’apparecchio con base e asta di
supporto grandi in una posizione il più
possibile bassa e su una superficie piana al fine
di evitarne il ribaltamento.
• Allineare verticalmente l’asta di supporto.
• Impostare l’angolo di inclinazione
α. A tale
scopo, allentare la vite a testa zigrinata (6),
portare l’asta del pendolo con l’indicatore in
una posizione angolare e serrare di nuovo la
vite a testa zigrinata.
Per la misurazione della frequenza del pendolo o
del periodo è possibile montare, mediante il
dispositivo di supporto (U8403955), la fotocellula
(U11365) (Fig. 1).

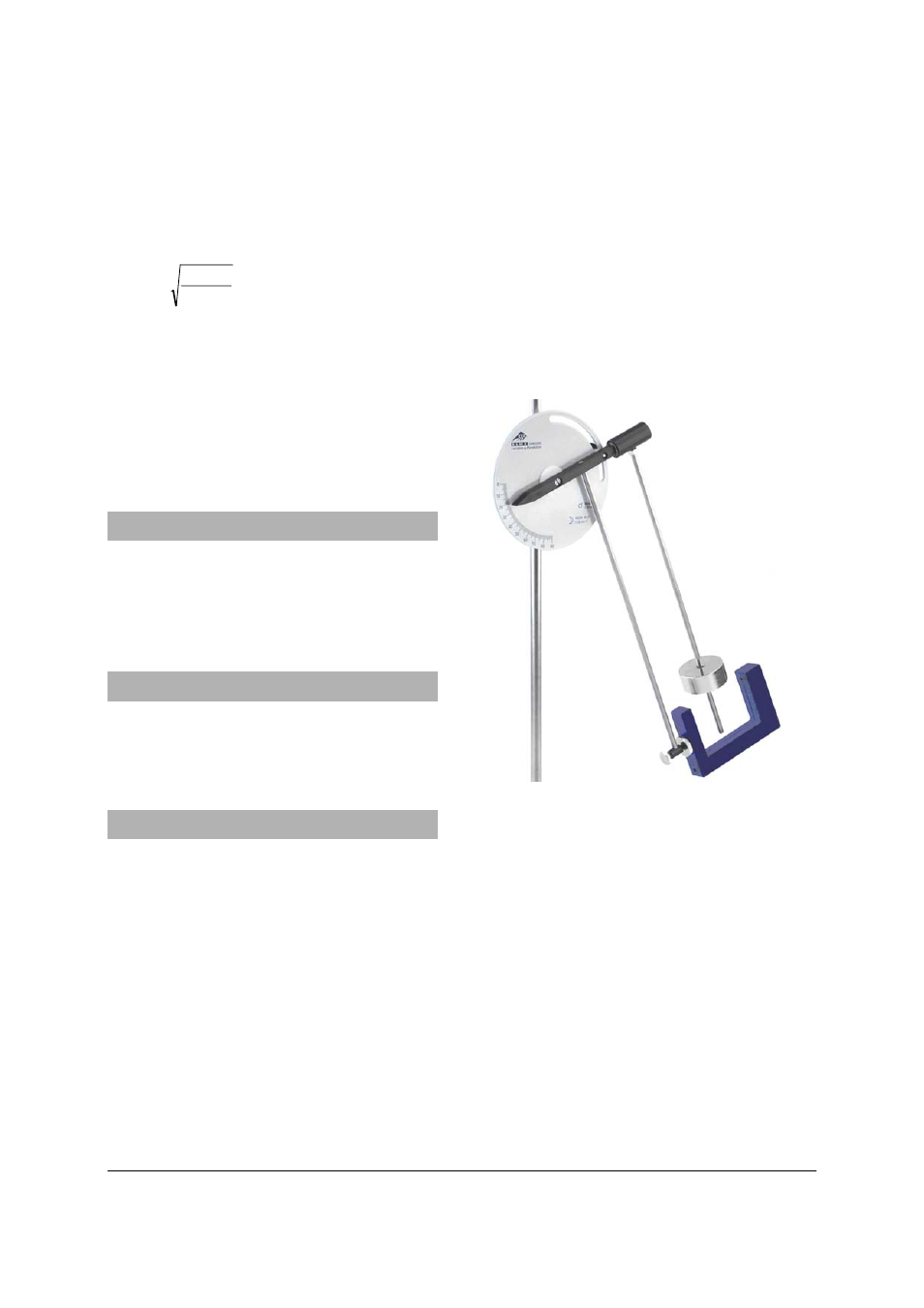

Fig. 1 Pendolo gravitazionale variabile con dispositivo di
supporto e fotocellula
