Quando o nível do nível pendular tende á vertical,
a aceleração terrestre exercida sobre a circulação é
reduzida. O eixo de rotação é mostrado pelo
ponteiro, que pode ser regulado entre 0 e 90°.
A massa corporal da haste do pêndulo é menor em
relação á massa pendular, pelo qual a ordenação
se aproxima de um pêndulo matemático e que
segue a relação
α ⋅
⋅ π ⋅ =
cos g
l
T 2
Como comprimento do pêndulo pode ser
considerado a distância entre o suporte do pêndulo
e o canto inferior do suporte do pêndulo.
A massa do pêndulo é móvel segurado sobre a
haste do pêndulo e se prende com um parafuso.
O ponteiro possui um orifício que serve para
acoplar uma barreira fotoelétrica (U8403955).
3. Fornecimento
1 Haste do pêndulo
1 Disco de escala
1 Ponteiro
1 Massa pendular
4. Dados técnicos
Massa pendular: 300 g
Comprimento da haste pendular: 350 mm
Escala: 0 … 90°
5. Operação
Para realizar as experiências os seguintes aparelhos
adicionais são necessários:
1 Tripé, Forma A U8611150
1 Vara de tripé U8611330
1 Cronômetro mecânico U40801
ou
1 Barreira fotoelétrica U11365
1 Suporte para barreira
fotoelétrica
U8403955
1 Contador digital (230 V, 50/60 Hz) U8433341-230
ou
1 Contador digital (115 V, 50/60 Hz) U8433341-115
• Posicionar os aparelhos com um tripé e vara de
tripé grande, em uma superfície regular, o
mais próximo da superfície de apoio e
assegurada contra queda.
• Posicionar a vara de tripé em posição vertical.
• Ajustar o ângulo de inclinação
α. Soltar o
parafuso de fixação (6), posicionar a haste
pendular junto com o ponteiro em uma
posição angular e apertar o parafuso de
fixação.
A freqüência pendular ou período pode ser medido
mediante a montagem do suporte (U8403955) da
barreira fotoelétrica (U11365) (Fig. 1).

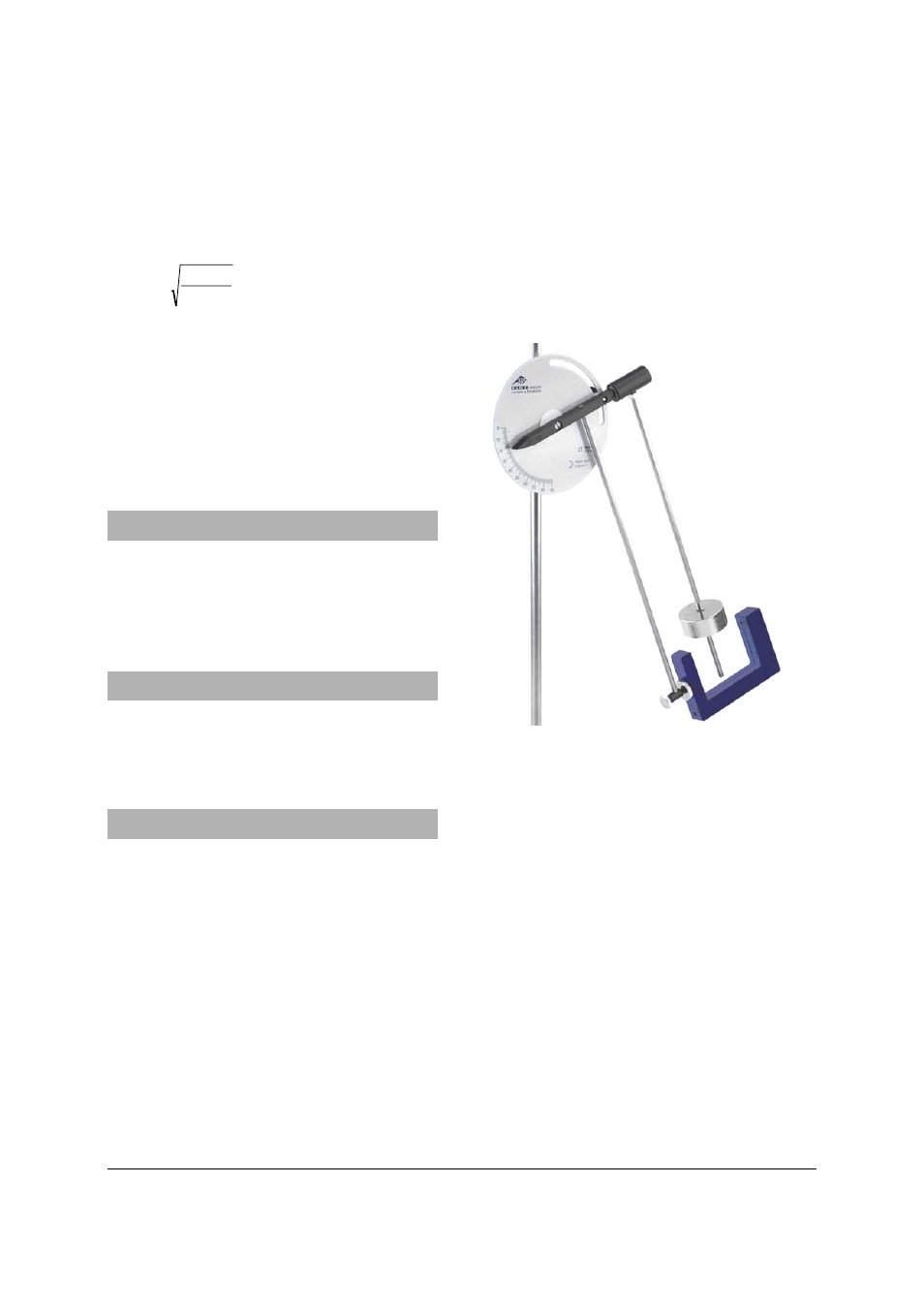

Fig. 1 Pêndulo variável em g com suporte da barreira
fotoelétrica
