aceleración gravitacional que actúa sobre el curso
del movimiento. El eje de oscilación se encuentra
visualizado por el índice, el cual se puede ajustar
entre 0 y 90
° .
La masa de la barra del péndulo es menor con
respecto a su masa, por lo tanto el montaje se
comporta, en buena aproximación, como un
péndulo matemático o simple siguiendo la
relación:
α ⋅
⋅ π ⋅ =
cos g
l
T 2
Como longitud pendular se puede asumir la
distancia entre el mango del péndulo y el borde
inferior de la masa.
La masa pendular se enchufa en la varilla pendular
de tal forma que se puede desplazar y se enclava
con un tornillo.
El índice está provisto de un orificio para colocar
un soporte de puerta fotoeléctrica (U8403955).
3. Volumen de entrega
1 Barra de péndulo
1 Disco de escala
1 Índice
1 Masa pendulare
4. Datos técnicos
Masa pendular 300 g
Barra pendular larga 350 mm
Escala 0 … 90°
5. Manejo
Para la realización de los experimentos se
requieren adicionalmente los siguientes aparatos:
1 Pie soporte, forma A U8611150
1 Varilla soporte U8611330
1 Cronómetro mecánico U40801
o
1 Puerta fotoeléctrica U11365
1 Dispositivo soporte
para puerta fotoeléctrica
U8403955
1 Contador digital (230 V, 50/60 Hz) U8433341-230
o
1 Contador digital (115 V, 50/60 Hz) U8433341-115
• El aparato con el pie soporte grande y varilla
soporte se monta lo más bajo posible sobre
una superficie plana, para evitar un volcado.
• La varilla soporte se orienta en la vertical.
• Se ajusta el ángulo de inclinación
α. Para ello
se afloja en tornillo moleteado (6), con el
índice se lleva la barra pendula r a una
posición angular y se vuelve a apretar el
tornillo moleteado.
Para la medición de la frecuencia o el período del
péndulo es posible montar la puerta fotoeléctrica
(U11365) por medio del dispositivo de soporte
(U8403955) (Fig. 1).

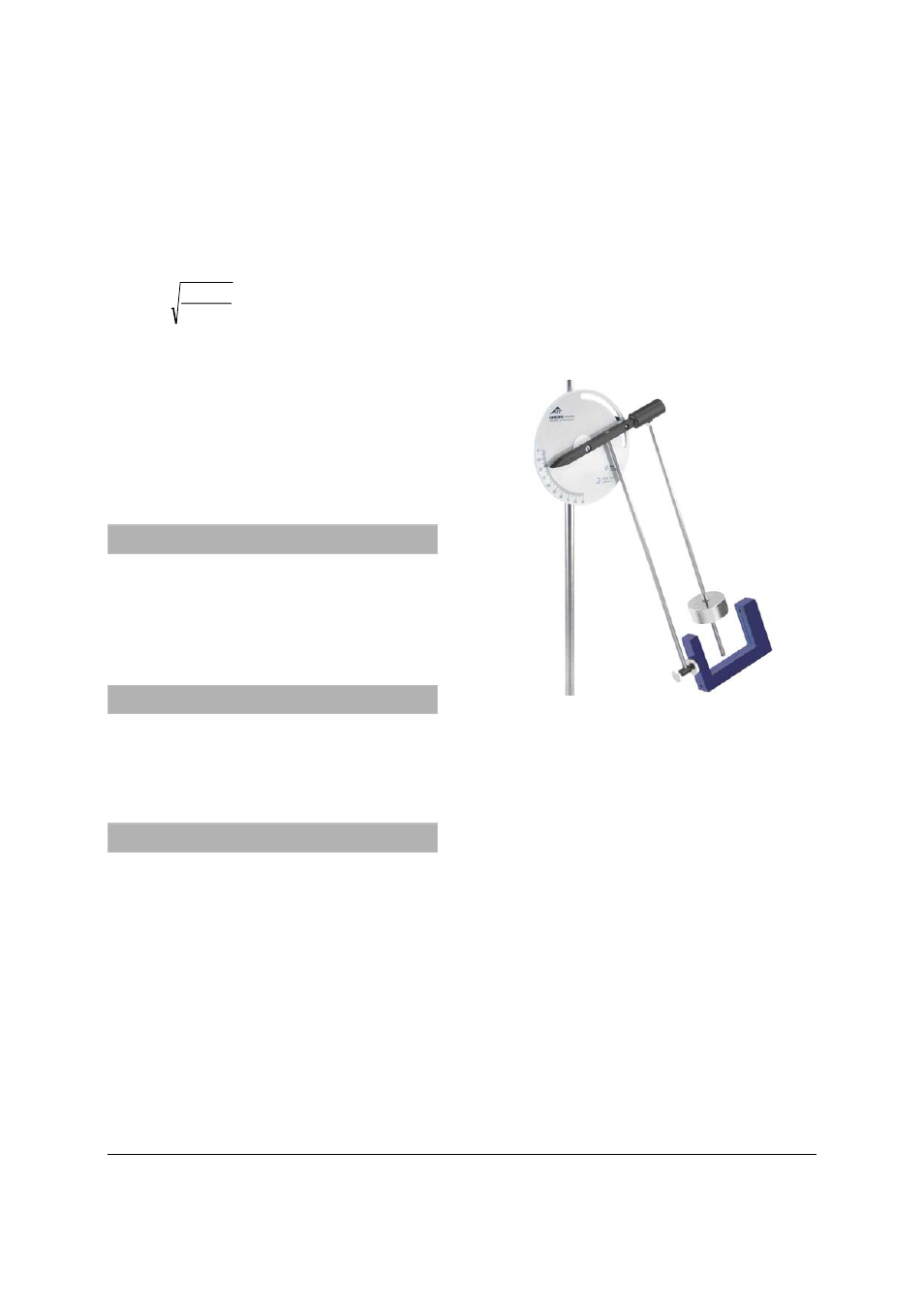

Fig. 1 Péndulo-g-variable con soporte de puerta fotoe-
léctrica
