Mit der Neigung der Pendelebene gegen die Vertikale
wird die auf den Bewegungsablauf wirkende Erdbe-
schleunigung reduziert. Die Rotationsachse liegt auf
dem Zeiger, der zwischen 0 und 90° verstellbar ist.

Die Masse des Pendelstabes ist klein gegenüber der
Pendelmasse, wodurch sich die Anordnung in guter
Näherung wie ein mathematisches Pendel verhält
und der Beziehung

⋅

cos

folgt.

Als Pendellänge kann der Abstand zwischen Pendel-
hülse und Unterkante der Pendelmasse angenom-
men werden.

Die Pendelmasse ist verschiebbar auf der Pendel-
stange aufgesteckt und wird mit einer Schraube
arretiert.

Der Zeiger ist mit einer Bohrung zur Aufnahme einer
Haltervorrichtung für eine Lichtschranke (U8403955)
versehen.

3. Lieferumfang

1 Pendelstab

1 Skalenscheibe

1 Zeiger

1 Pendelmasse

4. Technische Daten

Pendelmasse:

300 g

Länge Pendelstab:

350 mm

Skala:

0 … 90°

5. Bedienung

Zur Durchführung der Experimente sind folgende
Geräte zusätzlich erforderlich:

1 Stativfuß, Form A

U8611150

1 Stativstange

U15002

1 Mechanische Stoppuhr

U40801

oder
1 Lichtschranke

U11365

1 Haltevorrichtung für Lichtschranke U8403955

1 Digitalzähler (230 V, 50/60 Hz)

U8433341-230

oder
1 Digitalzähler (115 V, 50/60 Hz)

U8433341-115

•

Gerät mit großem Stativfuß und Stativstange
möglichst niedrig und kippsicher auf ebener Un-
terlage aufstellen.

•

Stativstab vertikal ausrichten.

•

Neigungswinkel

α einstellen. Dazu Rändel-

schraube lockern, Pendelstange mit Zeiger auf
eine Winkelposition bringen und Rändelschrau-
be wieder arretieren.

Zur Messung von Pendelfrequenz oder Periode ist
mittels Haltevorrichtung (U8403955) die Gabellicht-
schranke (U11365) montierbar (Fig. 1).

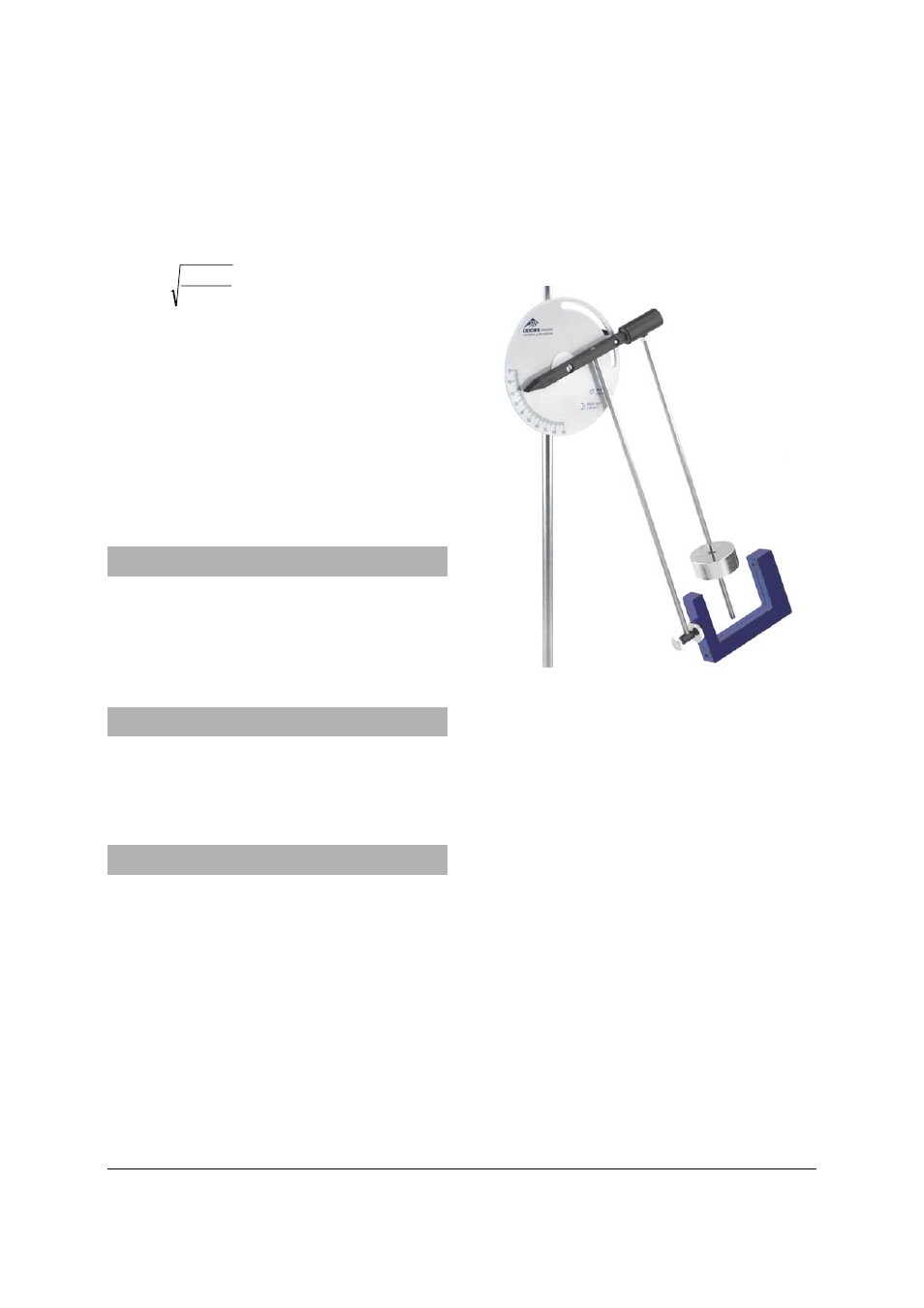

Fig. 1 Variables-g-Pendel mit Haltevorrichtung und Licht-
schranke
