3B SCIENTIFIC® PHYSICS
1
Caja de ECG / EMG U11396
Instrucciones de uso
04/09 Hh

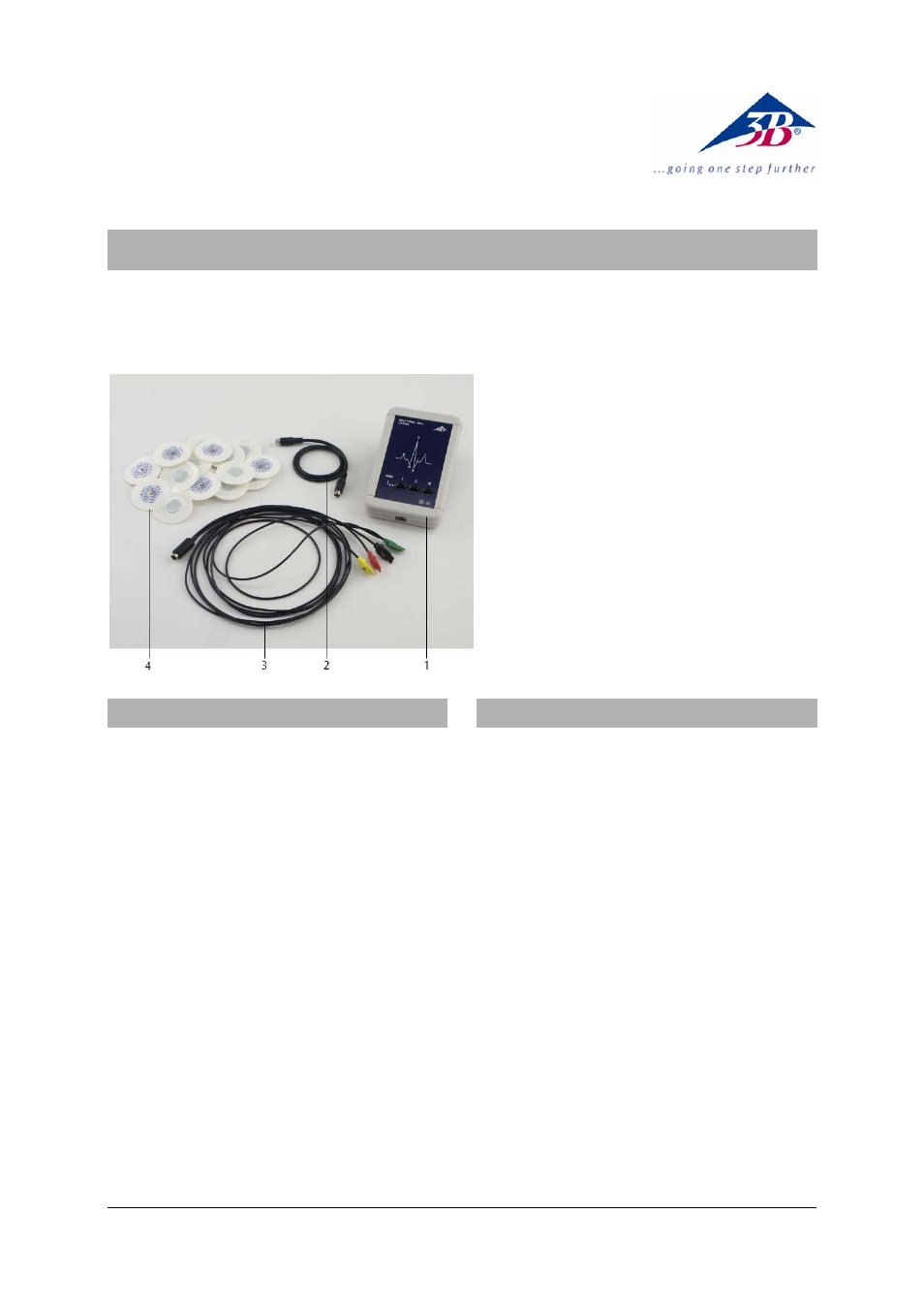

1 Caja de sensor de EKG / EMG
2 Cable de conexión miniDIN
3 Cables de extremidades
4 Electrodos adhesivos
1. Advertencias de seguridad
¡La caja de ECG / EMG se ha diseñado única y
exclusivamente para propósitos didácticos. Los
valores de medida y las curvas determinadas con ella
no se deben nunca utilizar para evaluar el estado de
salud de una persona!
• ¡No se debe utilizar la caja de ECG / EMG para
propósitos de diagnosis!
• ¡No se debe aplicar la caja de ECG / EMG como
aparato de control para medidas terapéuticas!
• ¡En ningún momento se debe abrir o manipular
la caja de ECG / EMG!
• ¡No se debe trabajar con la caja de ECG / EMG en
la cercanía de marcadores paso y de ningún
aparato eléctrico de excitación o de
estimulación!
• ¡La caja de ECG / EMG se conecta cada vez en
una sola persona de prueba al mismo tiempo!
¡La caja de ECG / EMG ha sido construida según las
prescripciones de seguridad “Clase de protección II,
Clasificación BF (body float)” vigentes!
• La configuración compuesta de caja de ECG / EMG y
3B NETlog
TM se pone a trabajar sólo en un PC que
corresponda a las determinaciones de CE vigentes!
2. Descripción
Caja de sensor para la medición de un
electrocardiograma (ECG) en la musculatura
esquelética en la forma de las tres derivaciones
estándares I, II, III según EINTHOVEN:
Derivación I: Del brazo derecho al brazo izquierdo;
Derivación II: Del brazo derecho a la pierna
izquierda;
Derivación III: Del brazo izquierdo a la pierna
izquierda.
Selección de la derivación por botones e indicación
por medio de diodos luminosos.
Medición de la variación de potencial producida en
superficie de la piel debida a la contracción cardíaca.
Medición de los potenciales de acción musculares
(Electromiograma EMG) en los estados de reposo y de
excitación.
Reconocimiento automático de la caja de sensor por
medio de 3B NETlog
TM .
