3B SCIENTIFIC® PHYSICS
1
Motore Stirling, trasparente U10050
Istruzioni per l'uso
03/08 ALF

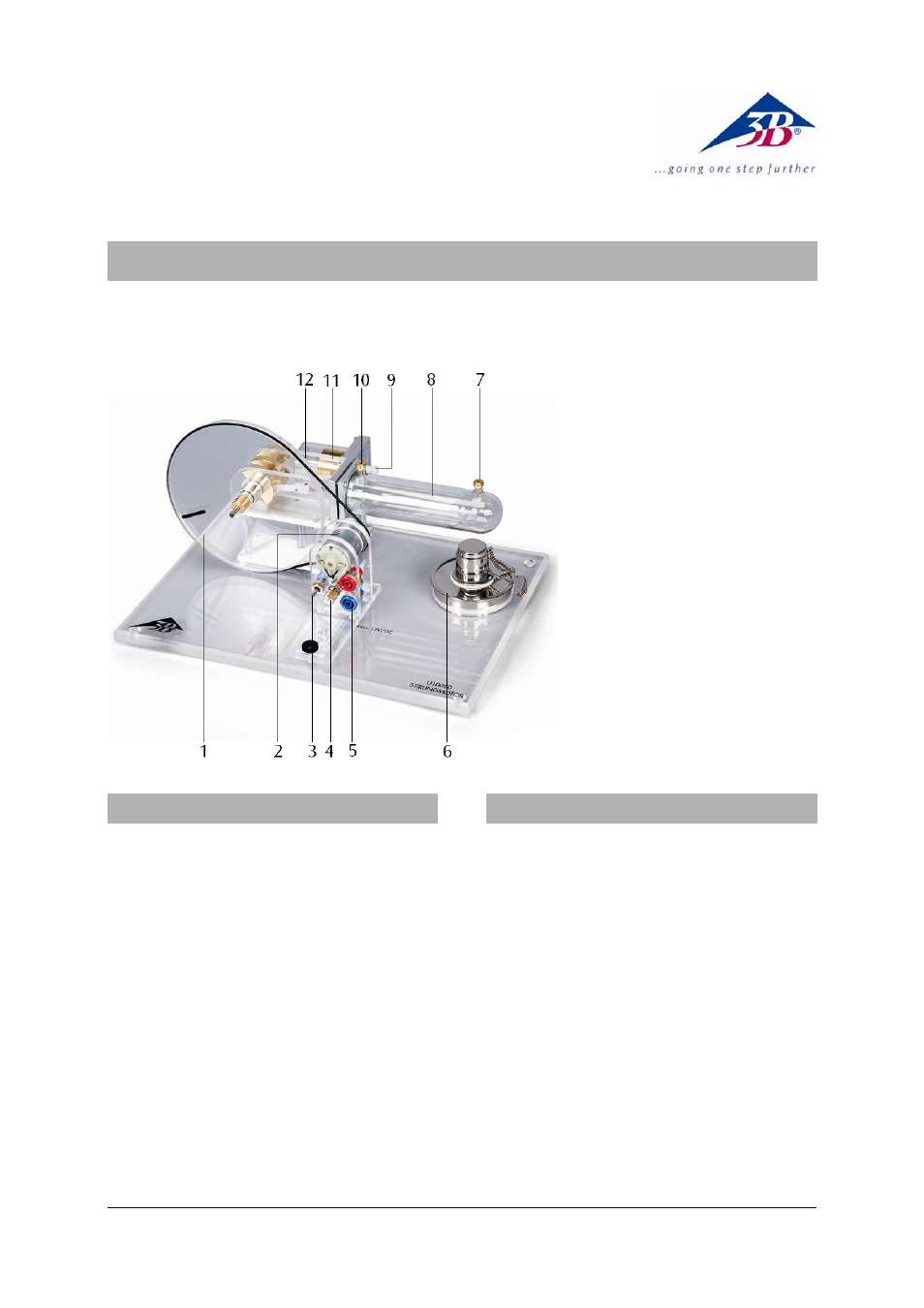

1 Volano con marcatura per
determinare il numero di
giri
2 Unità motore-generatore
con puleggia a due stadi
3 Interruttore
4 Lampadina
5 Jack di sicurezza da 4 mm
6 Bruciatore ad alcol
7 Prese di misura della
temperatura 1
8 Pistone di compressione
9 Attacco del tubo con tappo
per la misurazione della
pressione
10 Prese di misura della
temperatura 2
11 Pistone di lavoro
12 Asta filettata M3 (collegata
al pistone di lavoro)
1. Norme di sicurezza
• Riempire con attenzione il bruciatore ad alcol
con alcol da ardere, in modo tale che non
fuoriesca.
• Non riempire il bruciatore ad alcol se lo
stoppino sta ancora bruciando o se nelle
vicinanze è presente un’altra fiamma aperta.
• Dopo l’uso chiudere immediatamente il
flacone di alcol.
• Non avvicinare le mani alla fiamma aperta.
• Attenzione! Spegnere la fiamma solo con il
coperchio fissato.
Il motore Stirling si riscalda durante il
funzionamento con fiamma aperta.
• Non toccare il cilindro di compressione
durante e al termine del funzionamento del
motore Stirling.
• Lasciare raffreddare il motore prima di
rimuoverlo.
2. Descrizione
Il motore Stirling permette l’analisi qualitativa e
quantitativa del ciclo di Stirling. Può essere
utilizzato in tre modalità diverse: motore termico,
pompa di calore o macchina frigorifera.
Il cilindro e il pistone di compressione sono
realizzati in vetro resistente alle alte temperature;
il cilindro di lavoro, il volano e le protezioni del
cambio sono invece in vetro acrilico. In questo
modo è possibile osservare molto bene i singoli
movimenti in qualsiasi momento. Gli alberi a
gomiti hanno cuscinetti a sfera e sono realizzati in
acciaio temprato. Le bielle sono di
plasticaresistente all’usura.
L’unità motore-generatore incorporata, dotata di
puleggia a due stadi consente di trasformare
l’energia meccanica generata in energia elettrica.
Con possibilità di commutazione per l’azionamento
di una lampada incorporata o di carichi esterni,
oppure per alimentare energia elettrica per il
