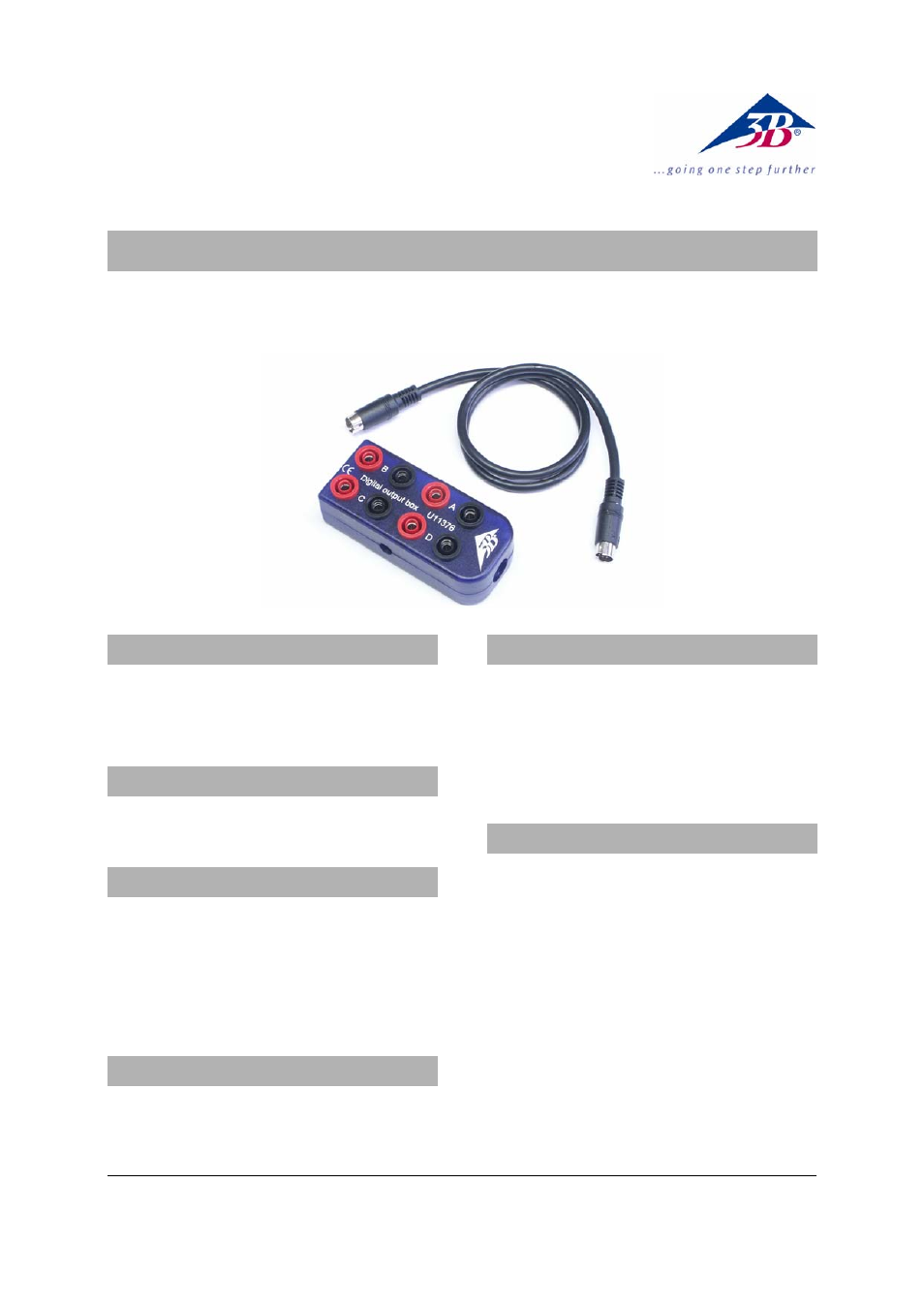

Caja de salidas digitales U11376
Instrucciones de uso
08/10 Hh
1. Advertencias de seguridad
• ¡La caja de salidas digitales se debe utilizar sólo
en el casquillo "Digital Outputs“ del 3B NETlog
TM !
La caja no tiene un cableado adecuado para la
utilización en las entradas digitales!!
2. Volumen de entrega
1 Caja de salidas digitales
1 Cable de conexión miniDIN de 8 pines, 60 cm de largo
3. Descripción
La caja de salidas digitales sirve para repartir las
cuatro salidas de interface A / B / C / D digitales del
3B NETlog
TM en ocho casquillos de seguridad de 4
mm.
En los casquillos rojos se pueden tomar señales
digitales de nivel TTL; los azules están conectados
al potencial de referencia de masa.
4. Datos técnicos
Señal de salida: Nivel TTL de 5 V, protegido
contra cortocircuito.
Fan out
(Repartición de una salida):
2 x Entradas TTL
5. Manejo
• Se enchufa la caja de salidas digitales en la
salida “Digital Outputs“ del 3B
NETlog TM
utilizando en cable miniDIN que acompaña a
la unidad.
La señal digital se puede correlacionar con
diferentes eventos en el software del 3B NETlab
TM o
también seleccionar directamente.
6. Experimento ejemplar
Señal de sobreexcitación resp. de excitación
insuficiente en dependencia con las tensiones de
comparación en ambas entradas analógicas A y/o B
en base a un valor de umbral que se puede
seleccionar.
Montaje de un convertidor Analógico/Digital
discreto con resistencias escalonadas según el
procedimiento R / 2R
Controles secuenciales programables según un
control lógico programable de 4 Bits para un motor
de paso paso (PLC).
