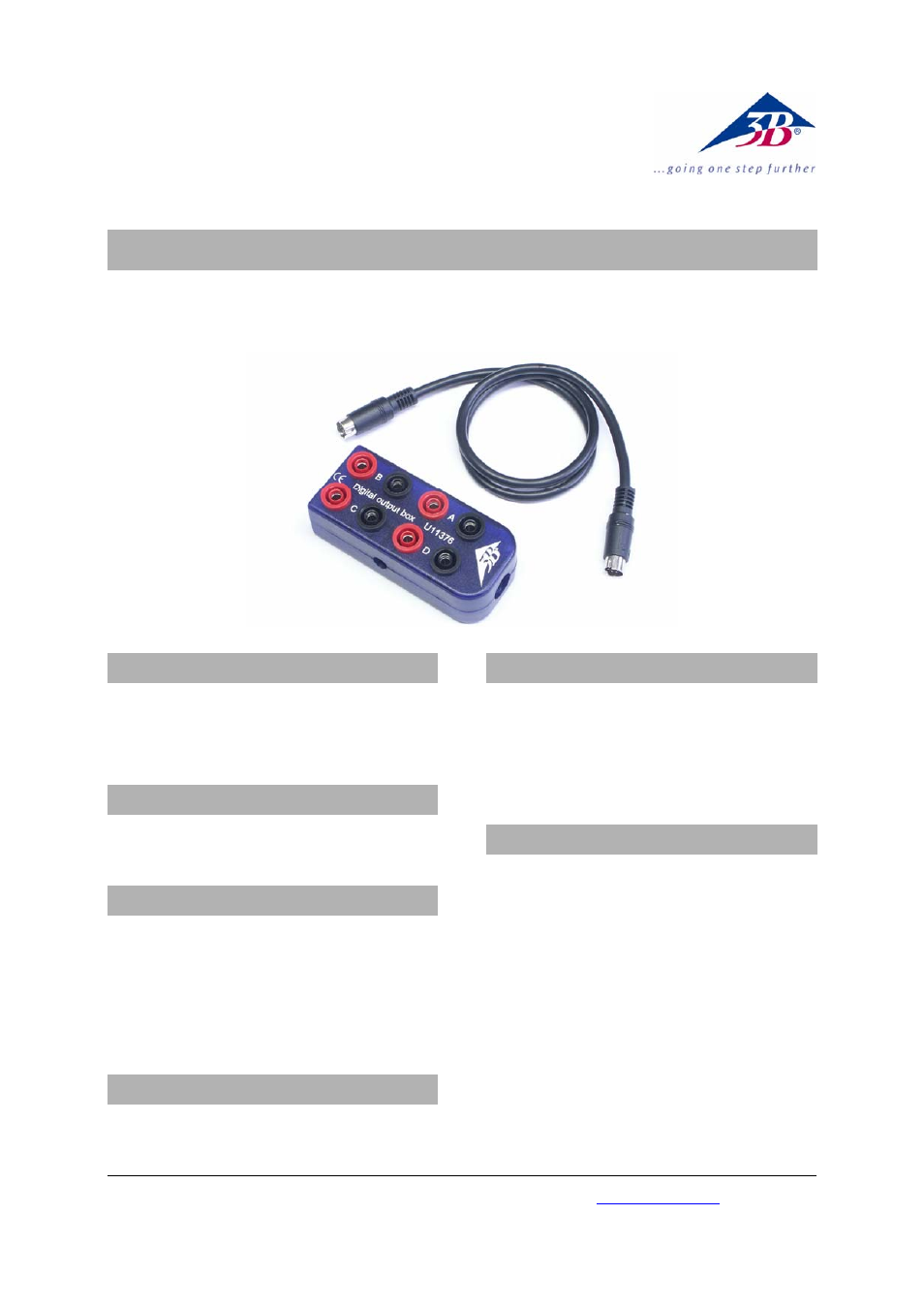

Caixa de saída digital U11376
Instruções para o uso
08/10 Hh
1. Indicações de segurança
• A caixa de saída digital só deve ser utilizada no
conector " Digital Outputs " do 3B NETlog
TM ! Ela
não está corretamente conectada para uma
utilização nas entradas digitais!
2. Fornecimento
1 caixa de saída digital
1 cabo miniDIN de 8 pin, 60 cm de comp.
3. Descrição
A caixa de saída digital serve para a distribuição
das quatro saídas de interface digitais A / B / C / D
do 3B NETlog™ para oito conectores de segurança
de 4 mm.
Nos conectores vermelhos pode ser recebido o sinal
digital no nível TTL; os conectores azuis estão
ligados ao potencial de referência de massa.
4. Dados técnicos
Sinal de saída: 5 V - nível TTL, anti-curto
Fan out
(distribuição de uma saída):
2 x entrada TTL
5. Utilização
• Ligar a caixa de saída digital com o cabo
miniDIN incluído no fornecimento no conector
„Digital Outputs“ do 3B NETlog
TM .
O sinal digital pode ser interligado com diferentes
eventos no software da 3B
NETlab TM ou estes
podem ser diretamente selecionados.
6. Exemplos de experiências
Sinal de sobrecontrole/subcontrole em função das
tensões de comparação em ambas entradas
analógicas A e / ou B por causa de um valor limite
selecionável.
Montagem de um transmutador discreto
digital/analógico (DAC) com resistências com
patamares conforme o procedimento R / 2R.
Controle programado de processo no sentido de
um controle programável por memória de 4 Bit
(SPS, PLC), por exemplo, para um motor de passo.
