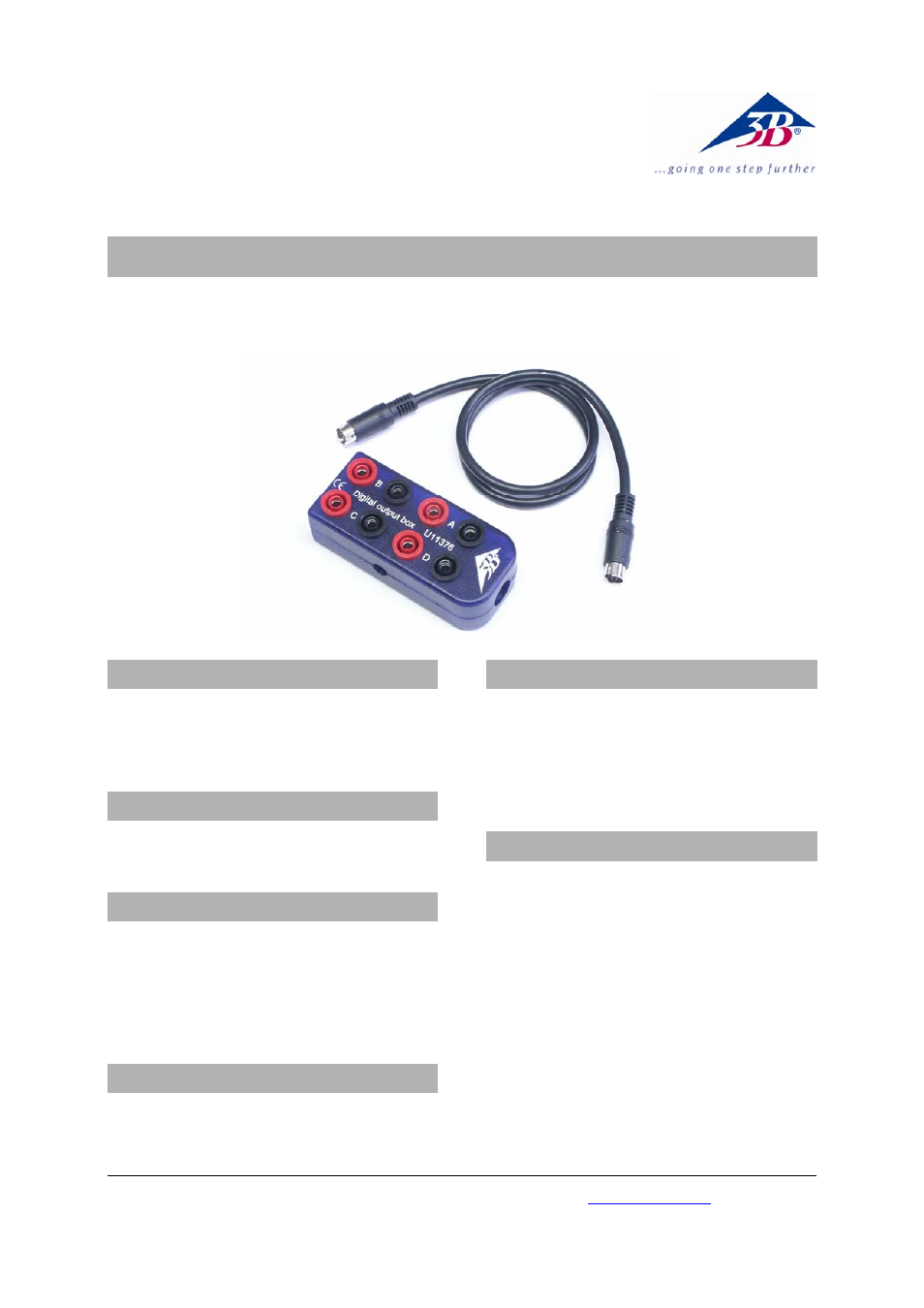

Scatola di uscita digitale U11376
Istruzioni per l'uso
08/10 Hh
1. Norme di sicurezza
• Utilizzare la scatola di uscita digitale solo sulla
presa 3B NETlog
TM "Digital Outputs"! Essa non è
cablata in modo corretto per l'utilizzo sugli
ingressi digitali!
2. Fornitura
1 scatola di uscita digitale
1 cavo di collegamento miniDIN da 8 pin, lungh. 60 cm
3. Descrizione
La scatola di uscita digitale serve per il fan-out
delle quattro uscite digitali A/B/C/D dell'interfaccia
3B NETlog
TM su otto jack di sicurezza da 4 mm.
Sulle prese rosse è possibile prelevare il segnale
digitale nel livello TTL, mentre le prese blu sono
collegate al potenziale di massa di riferimento.
4. Dati tecnici
Segnale di uscita: livello TTL 5 V, resistente
a cortocircuito
Fan-out
(carico elettrico di un'uscita):
2 x ingresso TTL
5. Comandi
• Collegare la scatola di uscita alla presa "Digital
Outputs" di 3B NETlog
TM con il cavo miniDIN
fornito in dotazione.
Il segnale di uscita può essere collegato a diversi
eventi nel software 3B
NETlab TM oppure anche
essere selezionato direttamente.
6. Esempi di esperimenti
Segnale di sovramodulazione/sottomodulazione in
funzione delle tensioni comparative su entrambi
gli ingressi analogici A e/o B in base ad un valore
soglia selezionabile.
Struttura di un trasduttore digitale/analogico
discreto (DAC) con resistenze a gradini secondo il
procedimento R/2R.
Controlli sequenziali programmati tramite
controller a 4 bit a logica programmabile (PLC), ad
es. per un motore passo-passo.
