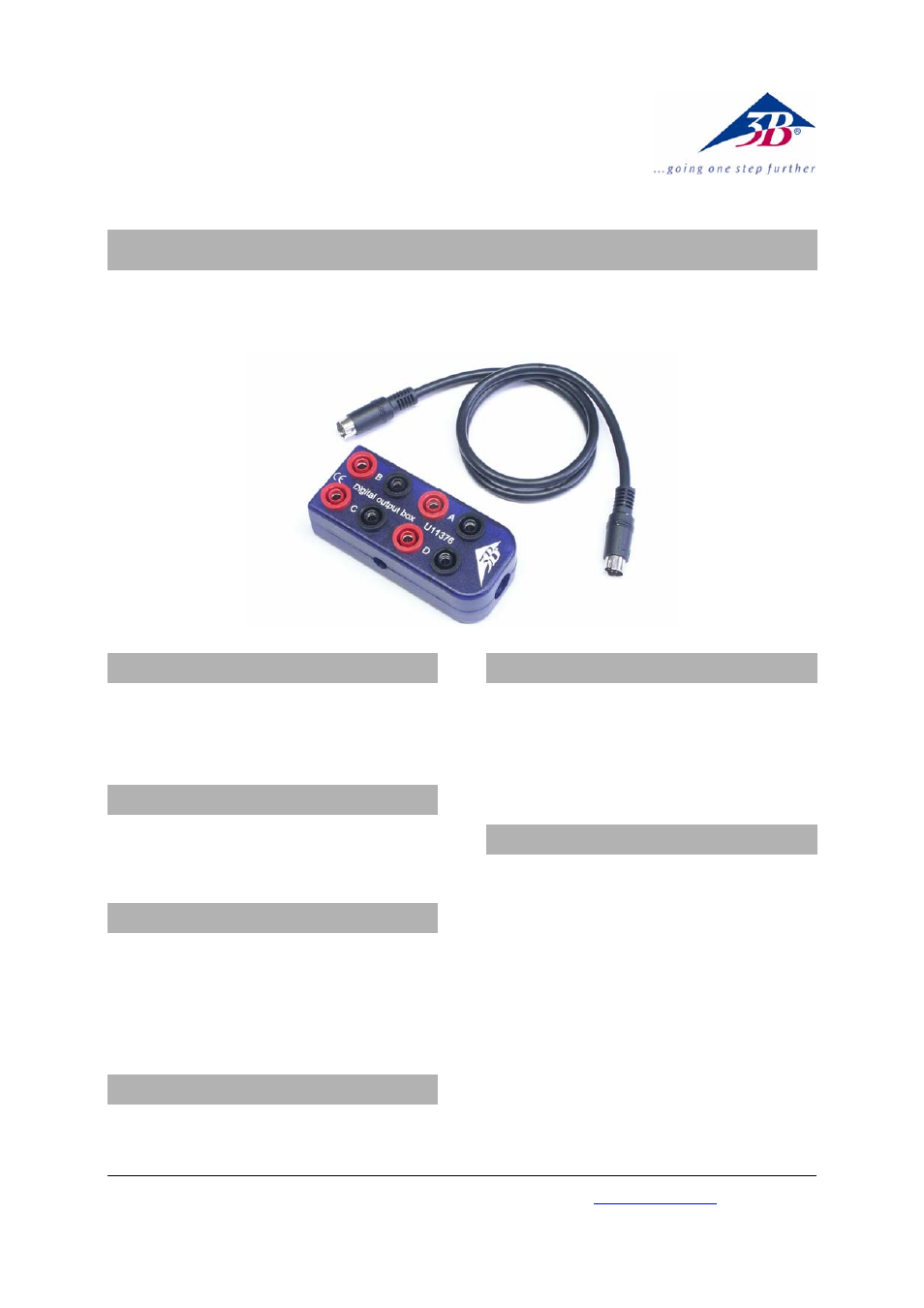

Boîte de sortie numérique U11376
Instructions d’utilisation
08/10 Hh
1. Consignes de sécurité
• N'utilisez la boîte de sortie numérique qu'avec
la douille « Digital Outputs » du 3B NETlog
TM !
Son câblage ne permet pas un emploi aux en-
trées numériques !
2. Matériel fourni
1 boîte de sortie numérique
1 câble de connexion mini-Din à 8 broches, 60 cm
de long
3. Description
La boîte de sortie numérique permet de répartir les
quatre sorties d'interface numériques 3B NETlog
TM A /
B / C / D sur quatre douilles de sécurité de 4 mm.
Le signal numérique au niveau TTL peut être préle-
vé sur les douilles rouges. Les douilles bleues sont
connectées au potentiel de référence de la masse.
4. Caractéristiques techniques
Signal de sortie : niveau TTL 5 V, résistant aux
courts-circuits
Fan out (répartition d'une sortie) : 2 entrées TTL
5. Manipulation
• Branchez la boîte de sortie numérique avec le
câble mini-Din fourni à la douille « Digital
Outputs » du 3B NETlog
TM .
Le signal numérique peut être corrélé à différents
événements dans le logiciel 3B NETlab
TM ou sélec-
tionné directement.
6. Exemples d'expérience
Signal de surréglage / sous-réglage en fonction des
tensions de comparaison aux deux entrées analo-
giques A et / ou B sur la base d'une valeur seuil
réglable.
Montage d'un convertisseur numérique / analogi-
que (CNA) discret avec résistances étagées selon le
procédé R / 2R.
Traitements séquentiels programmés dans le sens
d'un automate programmable à 4 bits (API, PLC),
par ex. pour un moteur pas à pas.
