Fuente de alimentación para tubos 0–300 V U8521371
Instrucciones de uso
02/08 ELWE/ALF

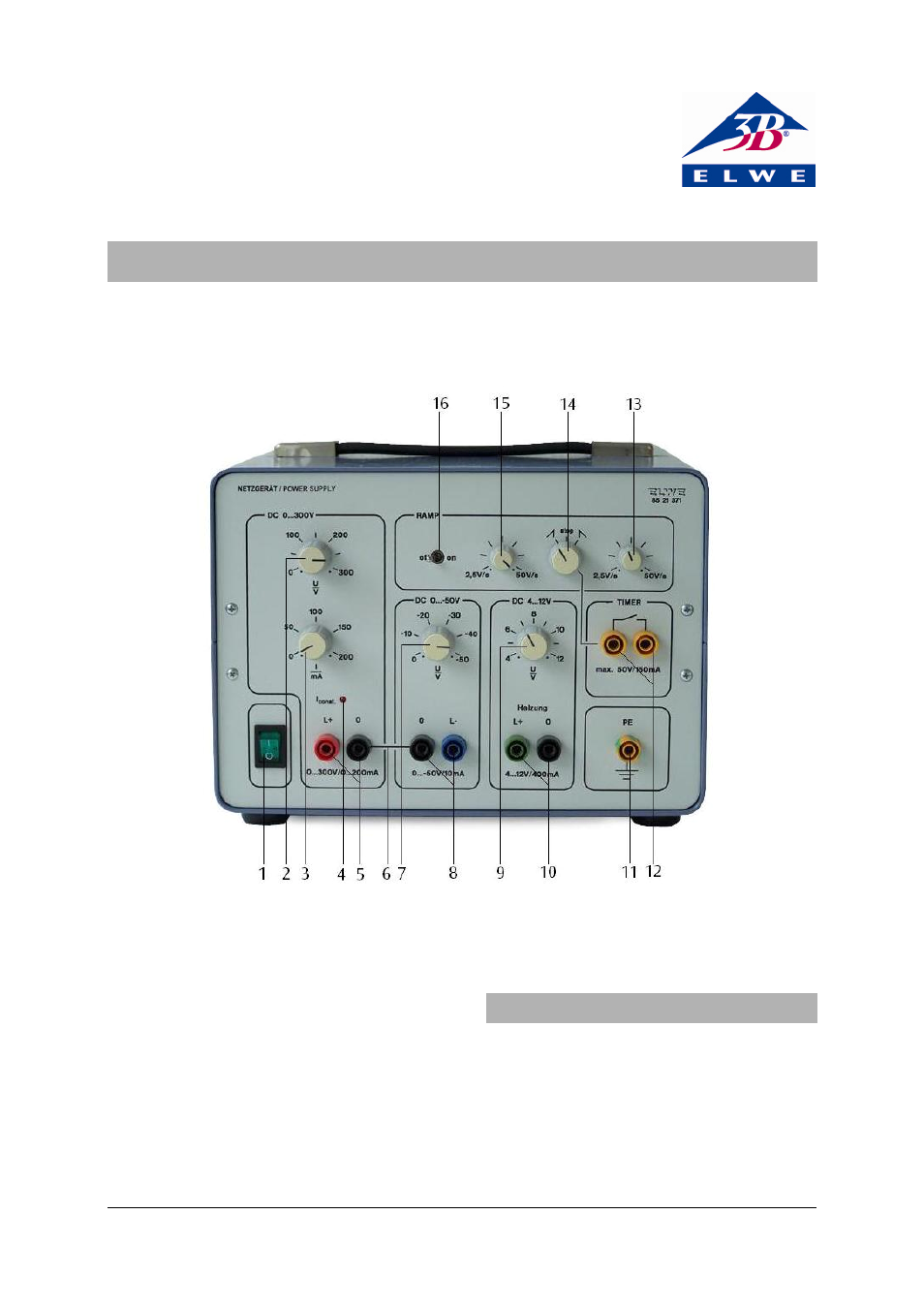

1 Interruptor de la red
2 Regulador de tensión 0–300 V
3 Regulador de limitación de corriente 0–200 mA
4 Indicador de limitación de corriente
5 Clavijeros de salida 0–300 V (constante, ascendente
lineal o descendente lineal)
6 Masa
común
7 Regulador de tensión 0–50 V
8 Clavijeros de salida 0–50 V
9 Regulador de tensión 4 – 12 V
10 Clavijeros de salida 4 – 12 V
11 Clavijero de puesta a tierra
12 Clavijeros de conexión del temporizador
13 Graduador de pendiente de caída de tensión
14 Interruptor giratorio para ascenso, parada y caída del
rango de la tensión de salida
15 Regulador de pendiente del ascenso
16 Conexión y desconexión del generador de rampas
1. Aviso de seguridad
La fuente de alimentación cumple con las
prescripciones de seguridad para equipos de
medición, control, regulación y laboratorio,
estipuladas en la norma DIN EN 61010, parte 1 y su
diseño pertenece a la clase de protección I. Ha sido
previsto para funcionar en recintos secos, aptos
para los medios de servicio eléctricos o
instalaciones eléctricas.
