4. Manipulation
• Branchez l'appareil à la tension secteur via le
câble secteur et allumez-le en actionnant l'in-
terrupteur principal vert. L'appareil est immé-
diatement prêt au service.
• Relevez les tensions désirées dans les champs
de tensions inscrites sur la plaque frontale.
• Pour mettre le générateur de rampe en circuit,
réglez l'interrupteur principal sur « On » et le
bouton tournant sur « Stop ».
• Avec le régulateur de tension 0–300 V, déter-
minez la valeur finale de la rampe de tension.
• Réglez la rampe souhaitée avec le bouton
tournant.
Le bouton tournant étant commuté de « STOP »
vers la gauche, la tension augmente au niveau
des douilles de sortie du champ de tension DC 0
... 300 V linéairement de 0 à la valeur finale
déterminée de la tension de rampe. Le bouton
étant tourné de la gauche, via STOP, vers la
droite, la tension chute de la valeur finale à 0. Il
est possible de s'arrêter à une valeur intermé-
diaire en commutant sur « STOP ». Ensuite, soit
la montée est poursuivie, soit la chute à 0 V est
introduite par une commutation correspon-
dante.
ı
O
On Off
A PE
PE 0...300 V 6...12 V 0...-50 V
H C W

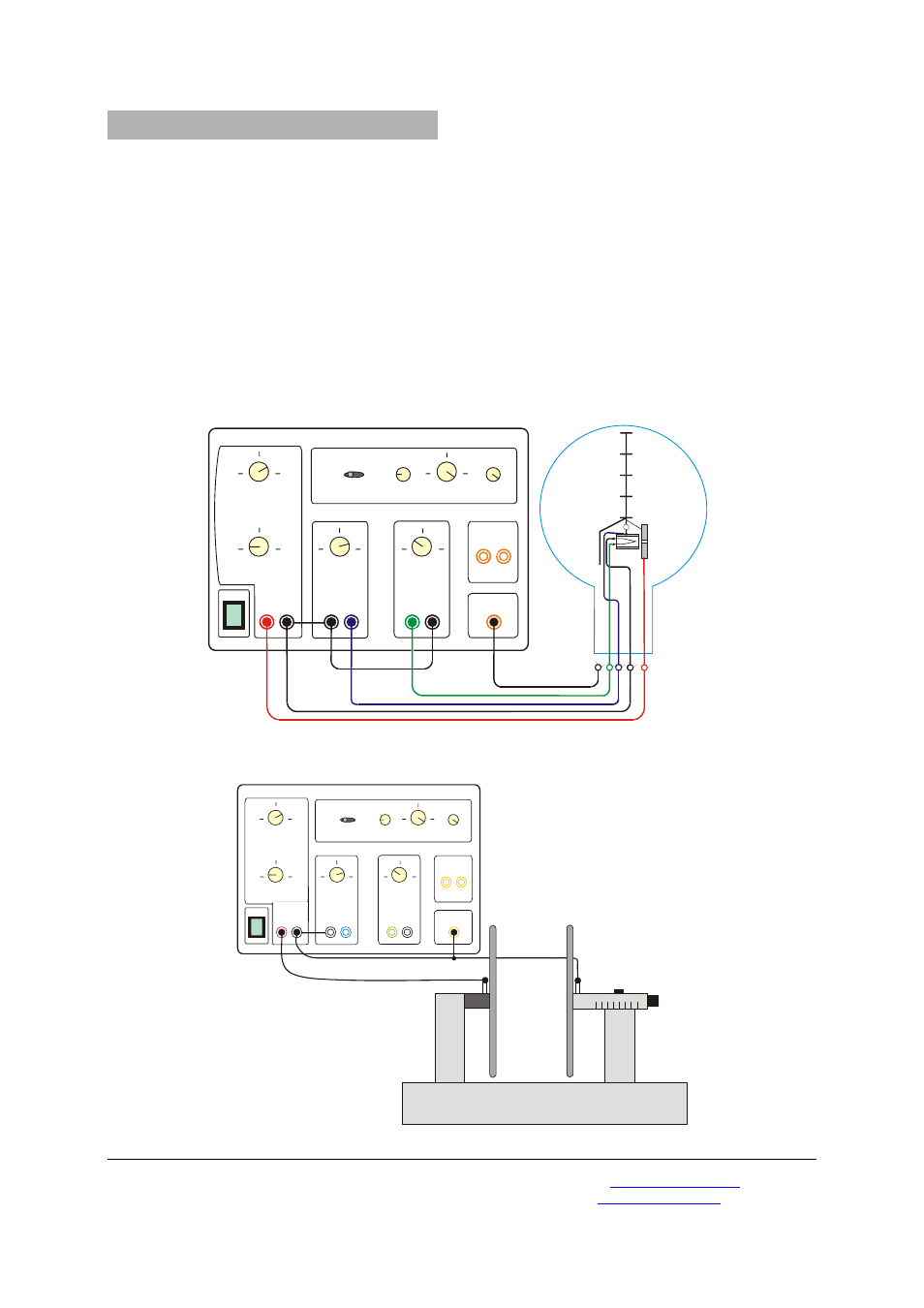

Fig. 1 Montage expérimental du tube à pinceau étroit
ı
O
On Off
Fig. 2 Montage expérimental du condensateur à plaques
