Instruções para o uso
3B SCIENTIFIC® PHYSICS
U10060 Motor de Stirling de baixa temperatura
1/03 ALF

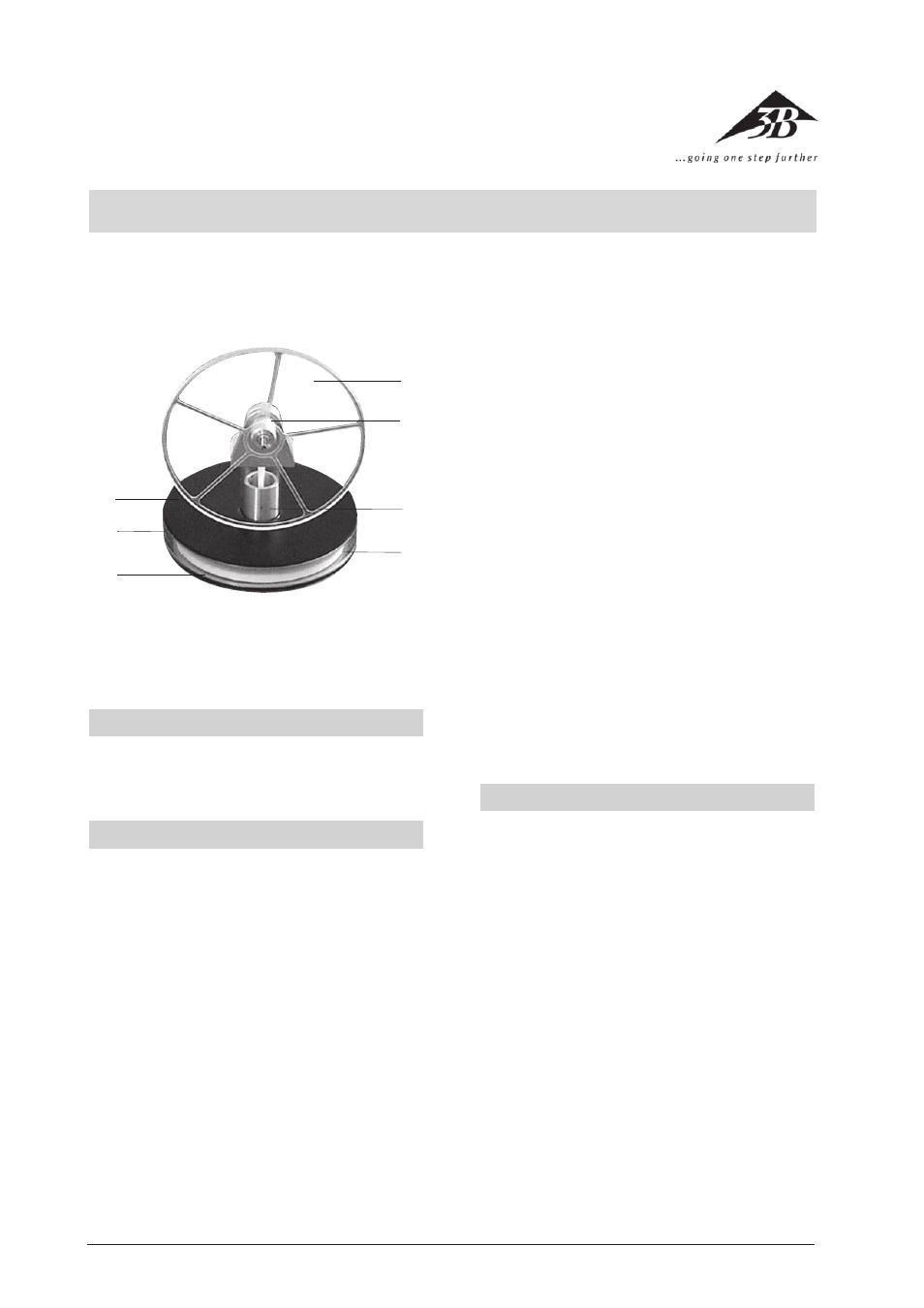

1
1 Placa superior
2 Paredes da caixa do motor
3 Placa inferior
4 Êmbolo de propulsão
5 Cilindro com êmbolos de transmissão
6 Caixa do motor com manivela
7 Volante de inércia
®
O motor de Stirling de baixa temperatura serve para
visualizar o funcionamento e a base construtiva de um
motor de Stirling.
1. Indicações de segurança
• O motor de Stirling não precisa ser lubrificado.
• Evitar a acumulação de poeira sobre o aparelho.
• Não limpar com acetona ou solventes similares.
2. Descrição, dados técnicos
O motor de Stirling de baixa temperatura pode ser
acionado mesmo pelo simples aporte de calor de uma
mão, sendo que neste caso sу й necessária uma dife-
rença de temperatura entre a placa superior e a placa
inferior de aproximadamente 5 ºC.
O cilindro de trabalho é feito de vidro de alta precisão,
o cilindro de propulsão e o volante de inércia são de
acrílico transparente, de modo a que se possa obser-
var bem o funcionamento e o movimento dos êmbo-
los de propulsão e de transmissão assim como da ma-
nivela. A manivela e a biela estão instaladas num
rolemã miniaturizado de alta precisão, de forma a re-
duzir ao mínimo as perdas por fricção.
Graças ao revestimento preto opaco da placa superior,
o motor de Stirling pode também ser utilizado como
motor a energia solar.
Rotação: aprox. 80 U/min a ∆T 10ºC
Roda para impulso: 110 mm Ø
Medidas: 138 mm x 110 mm Ø
3. Utilização
• Colocar o motor de Stirling sobre a palma da mão
ou encima de uma superfície aquecida, por exem-
plo, uma xícara de café.
• Após aproximadamente 1 a 2 minutos a placa infe-
rior aqueceu-se o suficiente. Em dias de calor, a di-
ferença de temperatura pode ser insuficiente. Se ne-
cessário, esfriar a placa superior com um pano hú-
mido.
• Pôr o volante de inércia em movimento no sentido
horário (olhando em direção da manivela).
• O motor de Stirling anda no sentido anti-horário
quando a placa superior for aquecida, por exemplo,
pelos raios solares ou por uma lâmpada. Neste caso,
colocar o motor de Stirling sobre um suporte frio,
como por exemplo, o encosto de uma janela.
3
4
5
7
6
2
