Instrucciones de uso
3B SCIENTIFIC® PHYSICS
U10060 Motor Stirling de baja temperatura
1/03 ALF
1
®
El motor Stirling de baja temperatura sirve para la ilus-
tración del modo de funcionamiento y del principio
de construcción de dicho motor.
1. Aviso de seguridad
• El motor Stirling no requiere lubricación.
• Evite que el equipo se cubra de polvo.
• No se debe limpiar con acetona ni con alguna so-
lución parecida.
2. Descripción, datos técnicos
El motor Stirling, de baja temperatura, entra ya en mo-
vimiento ante el calor de la mano humana, siendo para
ello necesaria una diferencia de temperatura entre la
base y la placa superior de aprox. 5 ºC.
El cilindro de trabajo está hecho de cristal de preci-
sión, y el cilindro de desplazamiento, así como el vo-
lante, son de cristal acrílico, por ello, los movimientos
de los émbolos de trabajo, del émbolo de desplaza-
miento y el de la manivela son perfectamente obser-
vables. La manivela y la biela están alojadas en un ro-
damiento de bolas de precisión, en miniatura.
Gracias al recubrimiento en negro pulido de la placa
superior, el motor Stirling también puede operar como
motor solar.
Velocidad de giro: aprox. 80 n/min para ∆T 10ºC
Volante: 110 mm Ø
Dimensiones: 138 mm x 110 mm Ø
3. Servicio
• Colocar el motor Stirling sobre la palma de la mano
o sobre una superficie caliente, por ejemplo, sobre
una tasa de café.
• Tras aprox. 1 a 2 minutos, la placa base se habrá
calentado lo suficiente. En días calurosos, la dife-
rencia de temperatura podría ser muy pequeña, por
lo cual se haría necesario enfriar la placa superior
con un paño húmedo.
• Poner en movimiento el volante en sentido hora-
rio (si se mira hacia el cigüeñal).
• Si la placa superior se calienta ya sea, por ejemplo,
por radiación solar o por la cercanía de una lámpa-
ra, el motor Stirling gira en sentido antihorario. En
este caso se lo debe colocar sobre una superficie fría.

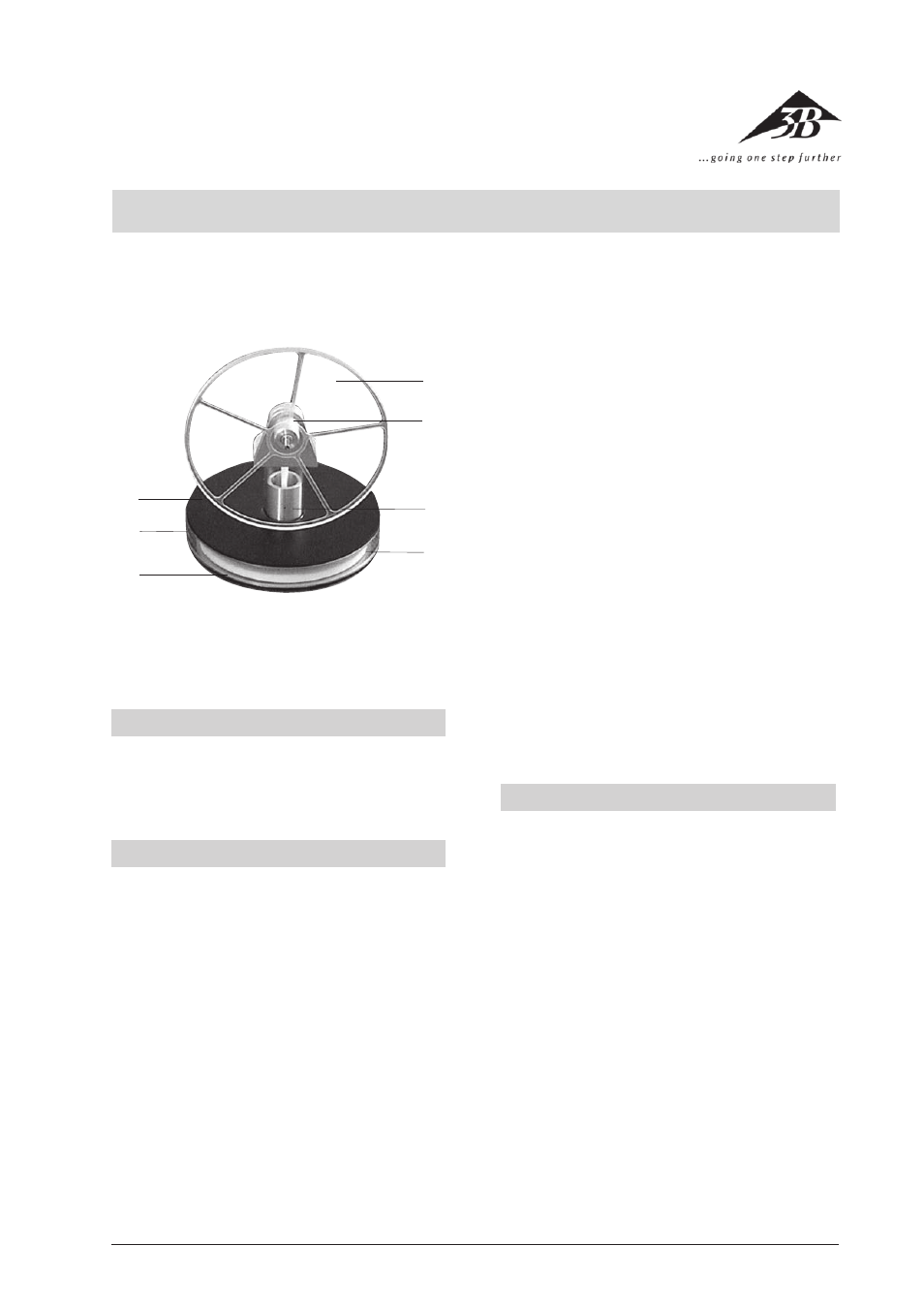

3
4
5
7
6
2
1 Placa superior
2 Carcasa intermedia
3 Placa inferior
4 Émbolo de desplazamiento
5 Cilindro con émbolos de trabajo
6 Carcasa con manivela
7 Volante
