Instructions d’utilisation
3B SCIENTIFIC® PHYSICS
U10060 Moteur Stirling à basse température
1/03 ALF

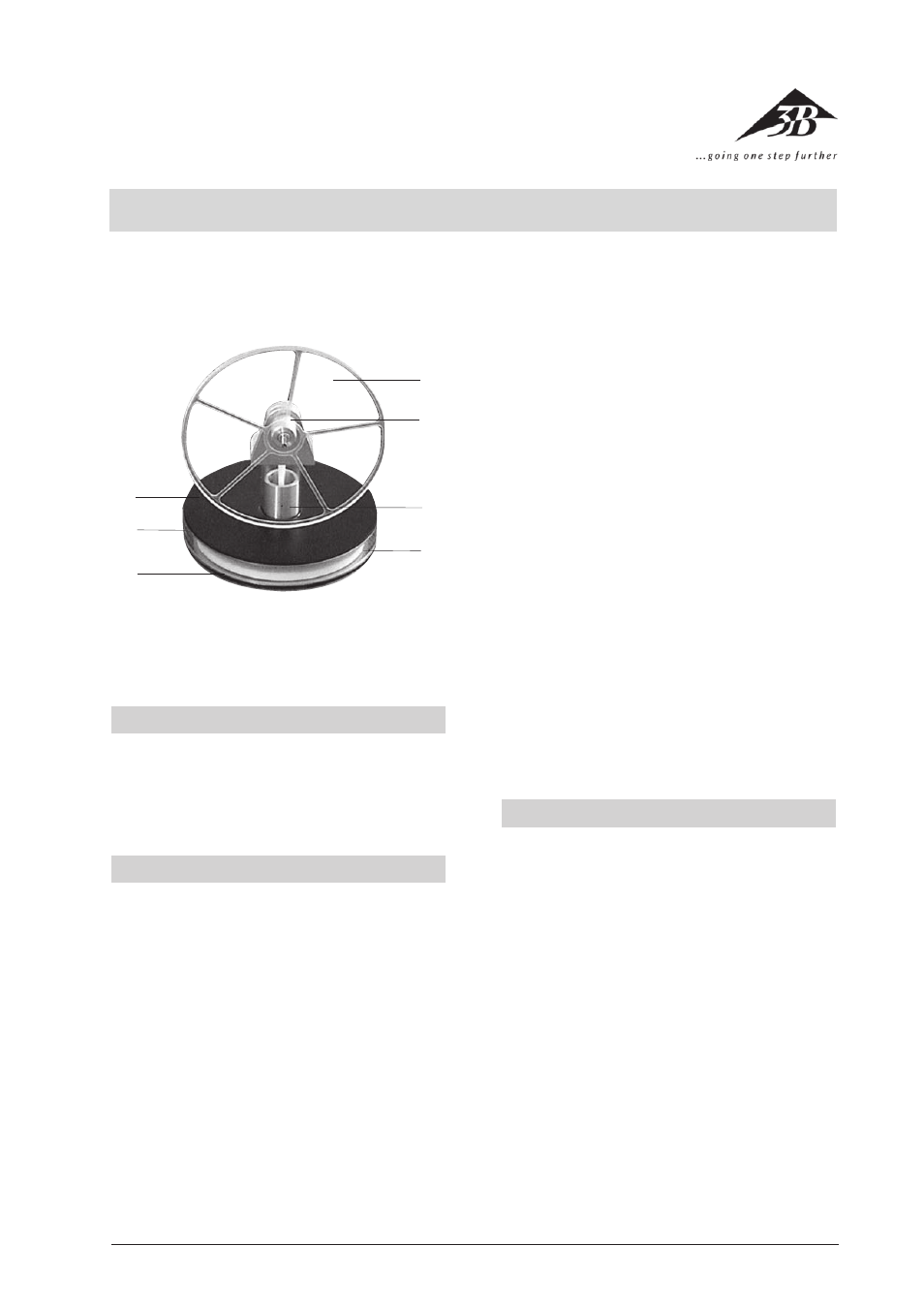

1
1 Plaque supérieure
2 Paroi de boîtier
3 Plaque d’assise
4 Piston déplaceur
5 Cylindre avec piston moteur
6 Boîtier avec vilebrequin
7 Roue volante
®
Le moteur Stirling à basse température permet d’illus-
trer le fonctionnement et la structure de principe d’un
moteur Stirling.
1. Consignes de sécurité
• Le moteur Stirling ne nécessite aucune lubrifica-
tion.
• Eviter que l’appareil ne soit recouvert de poussière.
• Ne pas nettoyer à l’acétone ou avec des solvants
similaires.
2. Description, caractéristiques techniques
La chaleur dégagée par la main suffit déjà pour met-
tre le moteur Stirling à basse température en mouve-
ment, une différence de température d’env. 5°C seule-
ment entre les plaques d’assise et supérieure étant lar-
gement suffisante.
Le cylindre moteur est en verre de précision, le cylin-
dre déplaceur et la roue volante en verre acrylique,
d’où une très bonne observation des mouvements des
pistons moteur et déplaceur ainsi que de l’entraîne-
ment du vilebrequin. Le vilebrequin et la bielle sont
montés dans des roulements à billes miniatures de
précision, minimisant ainsi les pertes au frottement.
Par le revêtement noir mat de la plaque supérieure, le
moteur Stirling peut également être utilisé comme mo-
teur solaire.
Vitesse de rotation : env. 80 t/min à
∆T 10ºC
Roue volante : Ø 110 mm
Dimensions : 138 mm x Ø110 mm
3. Manipulation
• Placer le moteur Stirling sur la main ou sur une
surface réchauffée (par ex. une tasse de café).
• Après env. 1 à 2 minutes, la plaque d’assise s’est
suffisamment réchauffée. Les jours chauds, la dif-
férence de température peut s’avérer trop faible.
Refroidir éventuellement la plaque supérieure avec
un chiffon humide.
• Tourner la roue volante dans le sens des aiguilles
d’une montre (vue sur le vilebrequin).
• Le moteur Stirling tourne dans le sens inverse des
aiguilles d’une montre lorsque la plaque supérieure
est réchauffée, par ex. par le rayonnement solaire
ou une lampe. Dans ce cas, poser le moteur Stir-
ling sur un support froid (par ex. banc de fenêtre).
3
4
5
7
6
2
