Istruzioni per l’uso
3B SCIENTIFIC® PHYSICS
U10060 Motore Stirling a bassa temperatura
1/03 ALF

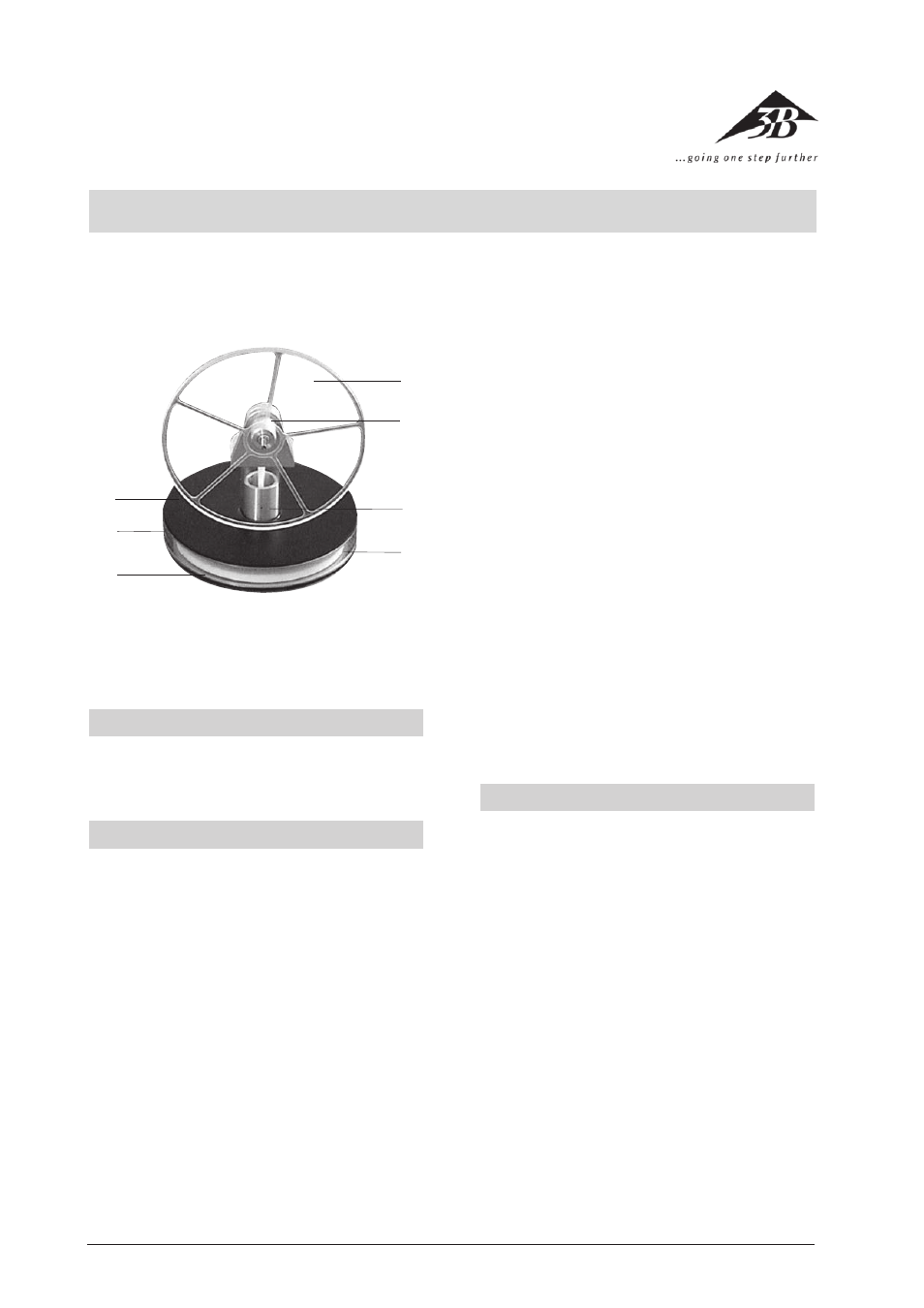

1
1 Piastra superiore
2 Parete dell’alloggiamento
3 Piastra di base
4 Pistone di compressione
5 Cilindro con pistone di lavoro
6 Alloggiamento con albero a gomiti
7 Volano
®
Il motore Stirling a bassa temperatura serve per illu-
strare il funzionamento e la struttura di principio di
un motore Stirling.
1. Norme di sicurezza
• Il motore Stirling non necessita di lubrificazione.
• Evitare depositi di polvere sull’apparecchio.
• Non pulire con acetone o con solventi simili.
2. Descrizione, dati tecnici
Per mettere in moto il motore Stirling a bassa tempe-
ratura è sufficiente il calore della mano dell’uomo, per
cui è necessaria una differenza di temperatura di ap-
pena 5° C circa tra piastra di base e piastra superiore.
Il cilindro di lavoro è realizzato in vetro di precisione,
il cilindro di compressione e il volano in vetro acrilico;
ciò consente di osservare bene i movimenti del cilin-
dro di lavoro, del pistone di compressione e
dell’azionamento a manovella. Albero a gomiti e biella
poggiano su cuscinetti a sfera di precisione
miniaturizzati, in modo tale da ridurre al minimo le
perdite per attrito.
Grazie al rivestimento nero opaco della piastra supe-
riore, il motore Stirling può essere utilizzato come
motore solare.
Velocità: ca. 80 giri/min con ∆T 10°
Volano: 110 mm Ø
Dimensioni: 138 mm x 110 mm Ø
3. Comandi
• Posizionare il motore Stirling sul palmo della mano o
su una superficie riscaldata, ad es. una tazza di caffè.
• Dopo ca. 1-2 minuti la piastra di base si è riscalda-
ta a sufficienza. In giorni particolarmente caldi è
possibile che la differenza di temperatura sia scar-
sa. In questo caso raffreddare la piastra superiore
con un panno umido.
• Spostare il volano in senso orario (guardando l’al-
bero a gomiti).
• Se la piastra superiore viene riscaldata, ad es. dai
raggi solari o da una fonte luminosa, il motore
Stirling gira in senso antiorario. In questo caso po-
sizionare il motore Stirling su un supporto freddo,
ad es. un davanzale.
3
4
5
7
6
2
