Il manometro a pistone consente di eseguire prove visi-
ve per la misurazione della forza e della pressione.
1. Avvertenze per la sicurezza
• Pericolo di lesioni! I pistoni e i cilindri del manome-
tro a pistone sono realizzati in vetro, pertanto in caso
di rottura possono provocare ferite da taglio. Prima
di eseguire gli esperimenti controllare che le parti in
vetro non presentino difetti! Le parti in plastica che si
trovano nelle due siringhe in vetro impediscono che
i pistoni subiscano urti violenti e non possono essere
rimosse.
• Sul piatto di supporto
1 del pistone grande posso-
no essere caricati max. 500 g, sul piatto piccolo pos-
sono essere caricati max. 200 g.
• Pericolo: parti volanti! Il pistone piccolo
9 è fissa-
to al supporto con un cordellino bl che ne impedi-
sce il distaccamento durante l’azionamento del pi-
stone grande. Controllare il corretto posizionamento
del cordellino di fissaggio.
Istruzioni per l’uso
07/05 MH
U10355 Manometro a pistone
3B SCIENTIFIC® PHYSICS

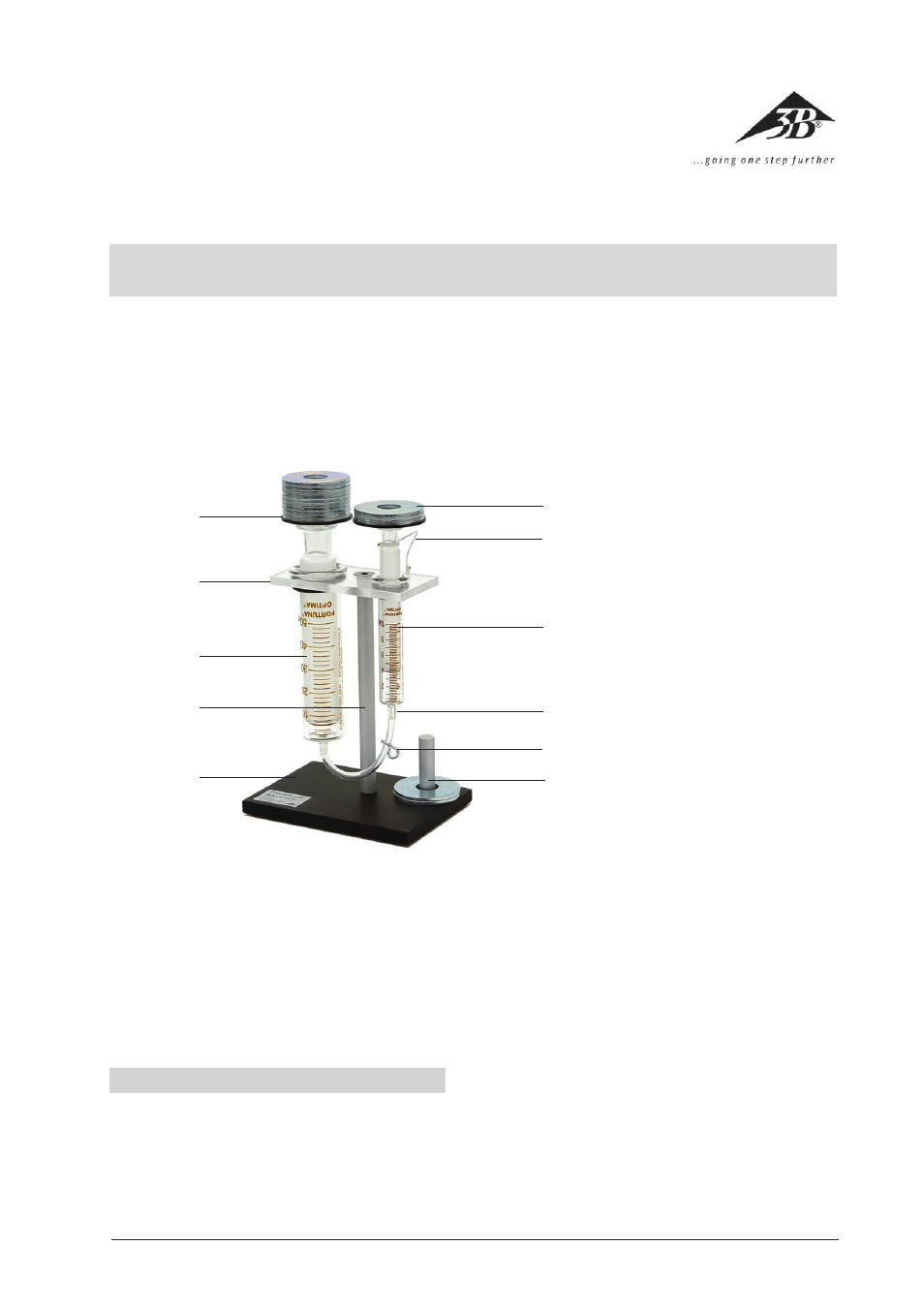

1 Piatto di supporto
2 Supporto
3 Pistone grande
4 Supporto stativo
5 Piastra di base
6 Asta per la sospensione dei pesi
7 Chiusura per ingresso aria
8 Tubo di collegamento
9 Pistone piccolo
bl Cordellino di fissaggio
bm Pesi
6
9
bm
4 8
5
7
2
bl
3
1
