Blocs calorimétriques en métal, jeu de 4 U30070
Manuel d'utilisation
11/08 ALF

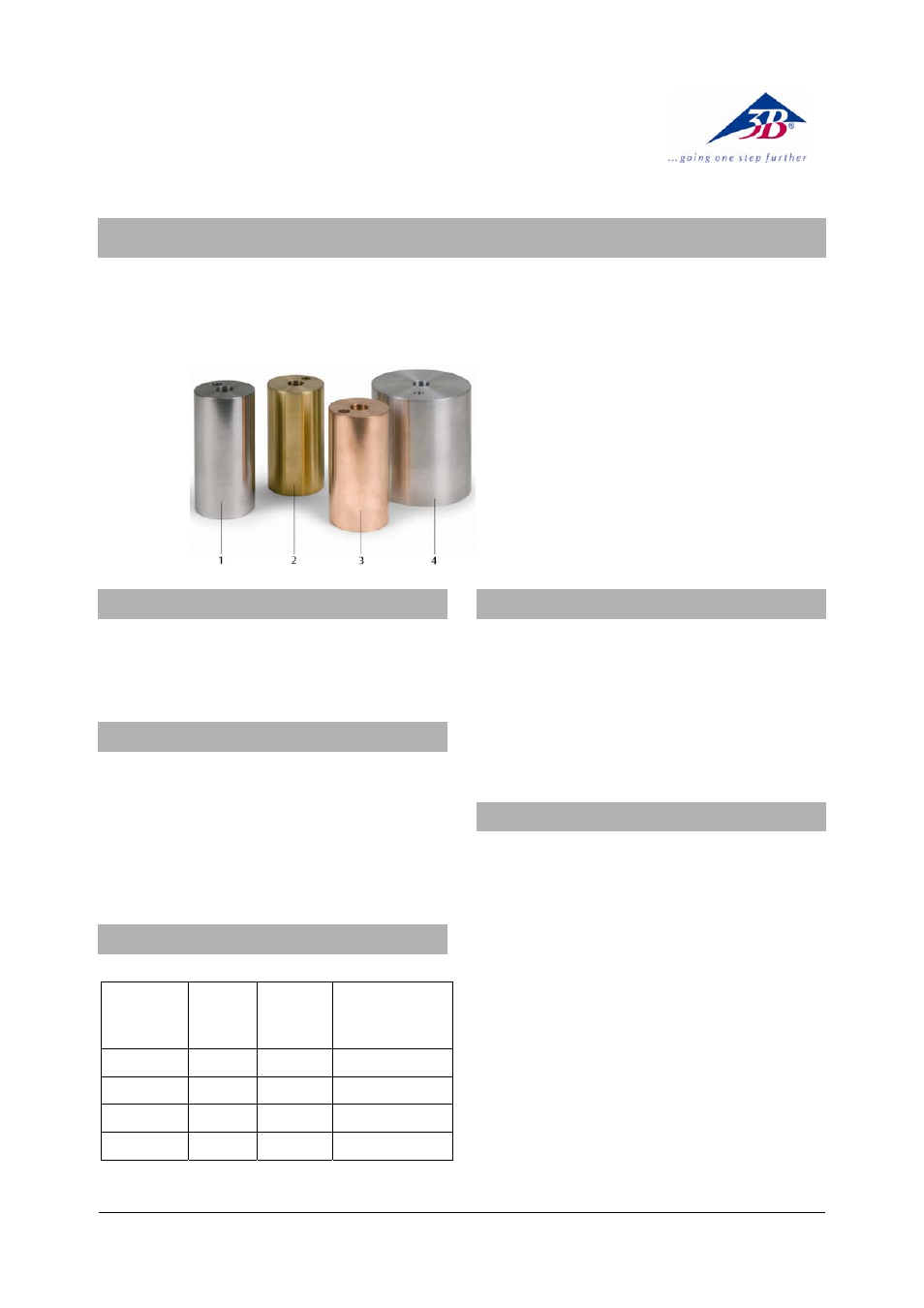

1 Bloc calorimétrique, acier
2 Bloc calorimétrique, laiton
3 Bloc calorimétrique, cuivre
4 Bloc calorimétrique, aluminium
1. Consignes de sécurité
Risques de brûlures provenant de l'élément de
chauffage ou du calorimètre !
• Laissez toujours refroidir l'appareillage avant de
le démonter.
2. Description
Ces blocs calorimétriques en métal de forme
cylindrique servent à déterminer la capacité
thermique spécifique de l'aluminium, du laiton, du
cuivre et de l'acier.
Les blocs en métal présentent deux alésages
permettant d'y rattacher un thermoplongeur
(diamètre de 12,5 mm) et un thermomètre ou une
sonde de température (8 mm Ø).
3. Caractéristiques techniques
Masse de chaque bloc: env. 1 kg (précision de ±2%)
Matériau
Hauteur
(mm)
Diamètre
(mm)
Chaleur
spécifique
J/(kg*K)
Aluminium 84 75 896
Laiton 84 44 377
Cuivre 85 43 385
Acier 92 44 452
4 Accessoires supplémentaires requis
1 Alimentation CC 0 - 20 V, 0 - 5 A (230 V, 50/60 Hz)
U33020-230
ou
1 Alimentation CC 0 - 20 V, 0 - 5 A (115 V, 50/60 Hz)
U33020-115
1 Thermoplongeur, 12 V U30075
1 Thermomètre, -20°C - +110°C U40911
1 Chronomètre mécanique, 30 min U40800
5. Commande
• Pesez le bloc calorimétrique de forme cylindrique
et notez-en la masse.
• Posez le bloc calorimétrique de forme cylindrique
sur une surface résistant à la chaleur et
enveloppez-le d'un matériel isolant afin de
minimiser au maximum la déperdition de
chaleur.
• Insérez l'élément de chauffage et le thermomètre
dans les alésages correspondants. Mettez
auparavant quelques gouttes d'huile ou d'eau
dans l'alésage destiné au thermomètre afin
d'assurer un bon contact thermique entre le
thermomètre et le calorimètre.
• Formez le circuit conformément à la figure 1.
• Allumez le bloc d'alimentation et réglez un
courant d'environ 4 ampères. Éteignez ensuite de
nouveau le bloc d'alimentation.
