3B SCIENTIFIC® PHYSICS



1

Calorímetro de bloco de metal, jogo de 4 U30070


Manual de instruções

11/08 ALF

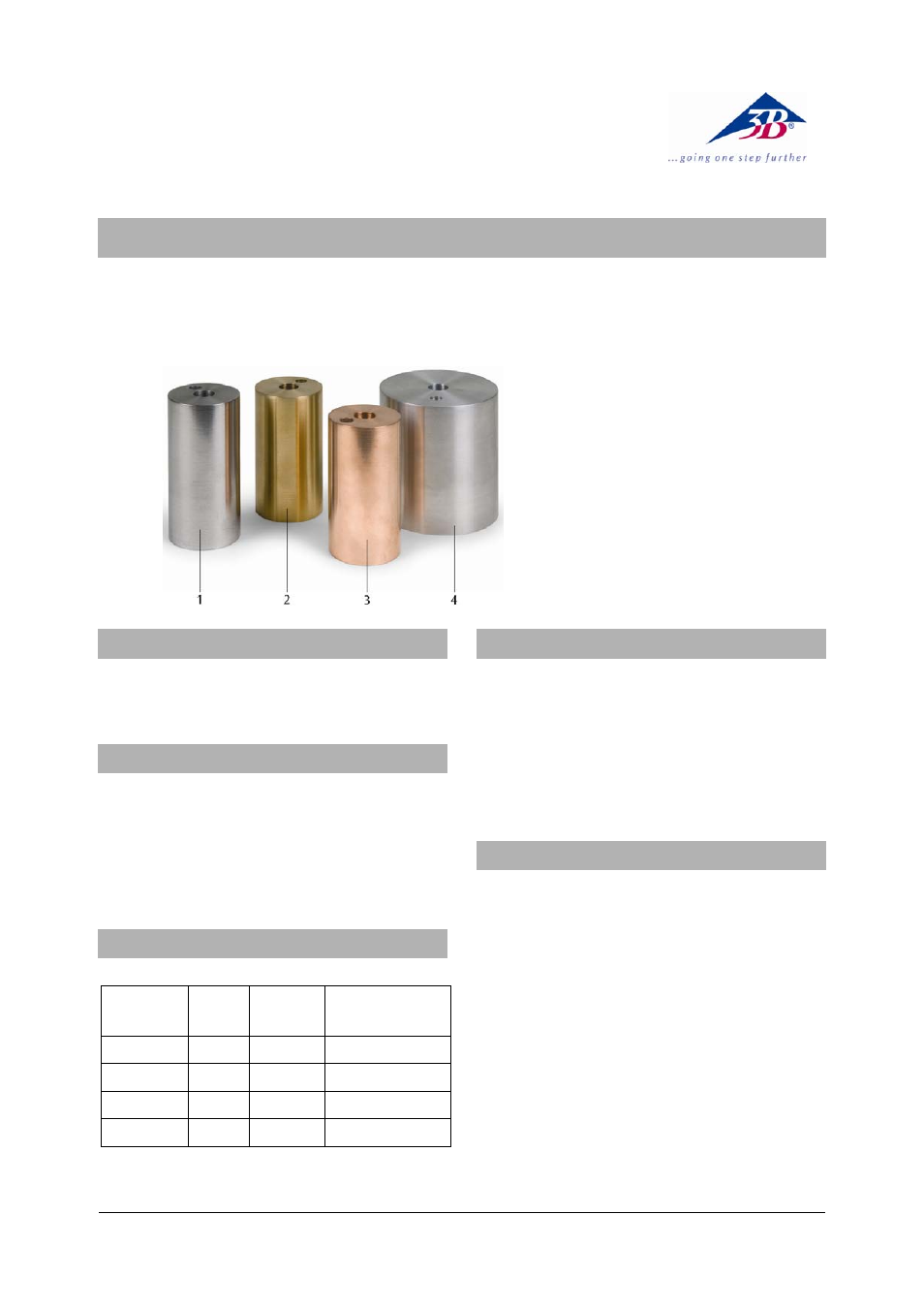

1 Bloco calorímetro, aço

2 Bloco calorímetro, latão

3 Bloco

calorímetro,

cobre

4 Bloco calorímetro, alumínio

1. Indicações de segurança

Perigo de queimaduras pelo elemento de
aquecimento ou calorímetro.

Deixar esfriar o aparelho antes da desmontagem.

2. Descrição

Blocos cilíndricos calorímetros de metal para a
determinação da capacidade de calor específico do
alumínio, do bronze, do cobre e do aço.

Os blocos de metal são perfurados com dois furos para
acomodar um aquecedor de imersão (12,5 mm de
diâmetro) e um termômetro ou sensor de temperatura
(8 mm Ø).

3. Dados técnicos

Massa do bloco:

aprox. 1 kg (± % de precisão)

Material

Altura

(mm)

Diâmetro

(mm)

Calor específico

J/(kg*K)

Alumínio 84 75

896

Latão 84

44

377

Cobre

85

43

385

Aço 92

44

452

4. Aparelhos adicionalmente exigidos

1 Fonte de alimentação DC 0 - 20 V, 0 - 5 A (230 V, 50/60 Hz)
U33020-230
ou
1 Fonte de alimentação DC 0 - 20 V, 0 - 5 A (115 V, 50/60 Hz)
U33020-115

1 Aquecedor de imersão, 12 V

U30075

1 Termômetro, -20°C a +110°C

U40911

1 Cronômetro mecânico, 30 min

U40800

5. Operação

Pesar o calorímetro de cilindro e anotar a massa.

Colocar o calorímetro de cilindro sobre uma base
resistente ao calor e envolve-lo com material
isolante para que a perda de calor seja a menor
possível.

Inserir o elemento aquecedor e o termômetro nas
suas respectivas furações. Antes colocar algumas
gotas de óleo ou água na furação do termômetro,
para estabelecer um bom contacto térmico entre
o termômetro e o calorímetro.

Estabelecer a ligação segundo Fig. 1.

Ligar a fonte de alimentação e colocar uma
corrente de aprox. 4 A. Depois desligar a fonte de
alimentação de novo.
