3B SCIENTIFIC ® PHYSICS
1
Microscópio binocular, modelo 400 U30711
Manual de instruções
10/07 ALF

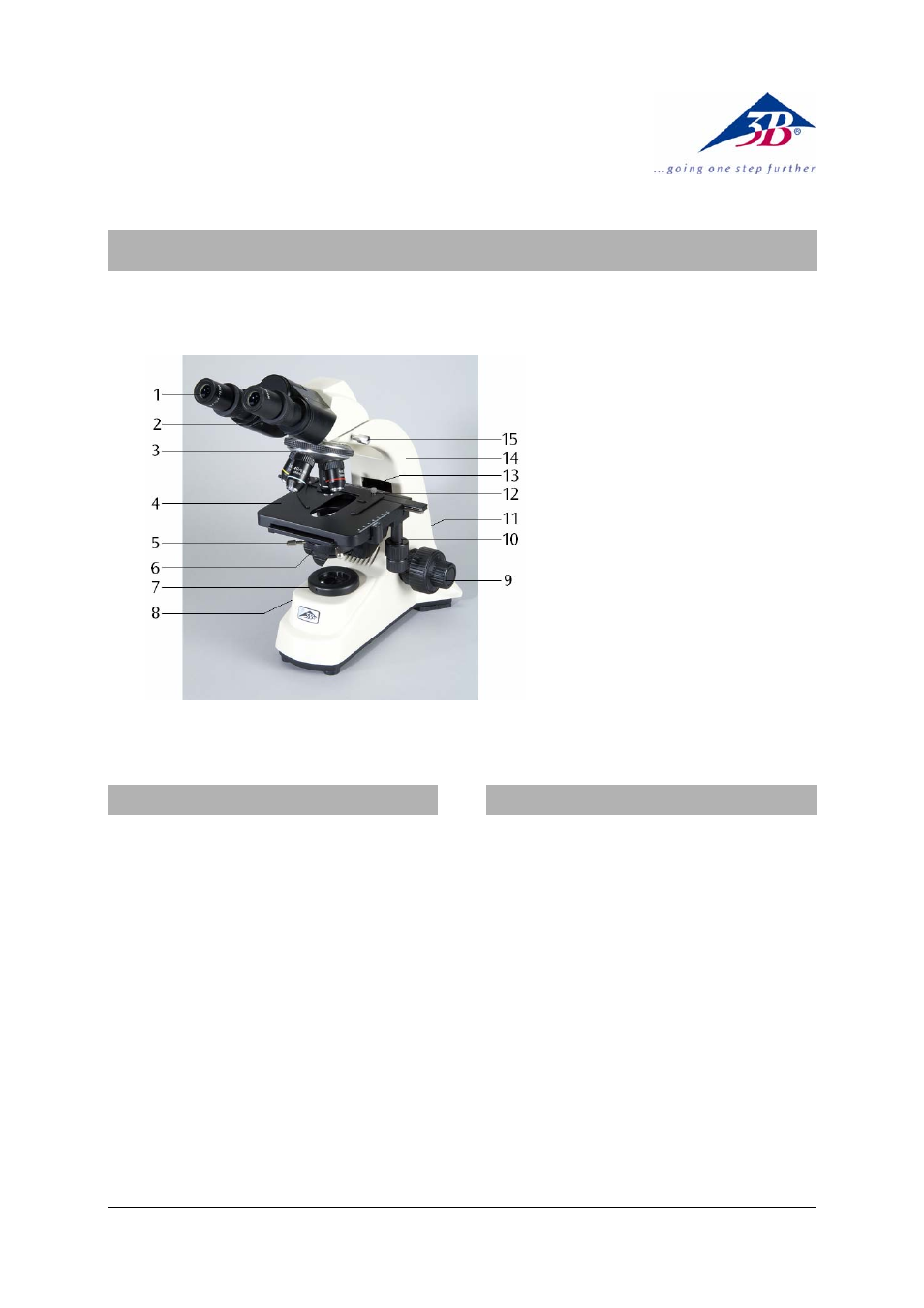

1 Ocular
2 Tubo
3 Revólver
porta-objetivas
4 Platina porta-objeto
5 Rosca de fixação da
condensador
6 Condensador com diafragma
de íris e porta-filtro
7 Iluminação
8 Regulador de iluminação
9 Engrenagem
de ajuste
grosseira e fina com freio de
posicionamento
10 Engrenagem coaxial na mesa
de objeto
11 Interruptor elétrico
12 Introdutor de objeto
13 Rosca de fixação da platina
porta-objeto
14 Tripé
15 Rosca de fixação da cabeça do
microscópio
1. Indicações de segurança
• O microscópio só deve ser conectado à rede
elétrica por meio de uma tomada equipada de
um pólo terra.
• Antes de efetuar qualquer atividade de
manutenção deve-se sempre tirar o fio da
tomada elétrica.
• O microscópio jamais deve entrar em contato
com qualquer líquido.
• Não exercer qualquer pressão mecânica sobre
o microscópio.
• Nunca toque com os dedos nas partes óticas do
microscópio.
• Não utilize produtos de limpeza agressivos ou
solventes para limpar o microscópio.
• Não desmontar ou separar as objetivas dos
oculares ao efetuar a limpeza.
• Em caso de danificação ou defeito do
microscópio, não o conserte por si mesmo.
2. Descrição, dados técnicos
O microscópio binocular possibilita a observação
em duas dimensões de objetos (finas lâminas
cortadas de plantas ou animais) com um aumento
de 40 até 1500 vezes.
Tripé: Pé de apoio inteiramente metálico e
robusto, braço de apoio fixado no pé; ajuste focal
por meio de botões de ajuste fino e grosseiro
coaxiais a ambos lados do pé de apoio, movidos
por rolamentos e com freio de posicionamento;
limite de aproximação ajustável para a proteção
das objetivas e dos suportes para objeto. Faixa
focal: 15 mm; divisão do ajuste focal fino:
0,002 mm
Tubo: Ocular binocular Seidentopf, vista inclinada
em 30°, rotativo em 360°, distância entre olhos
ajustável entre 54 mm e 75 mm, compensação de
dioptria de ±5 para ambos oculares
Ocular: Par de oculares grande angular WF 10 x
18 mm e WF 15x 13 mm
