3B SCIENTIFIC ® PHYSICS
1
Microscopio binocular, Modelo 400 U30711
Instrucciones de uso
10/07 ALF

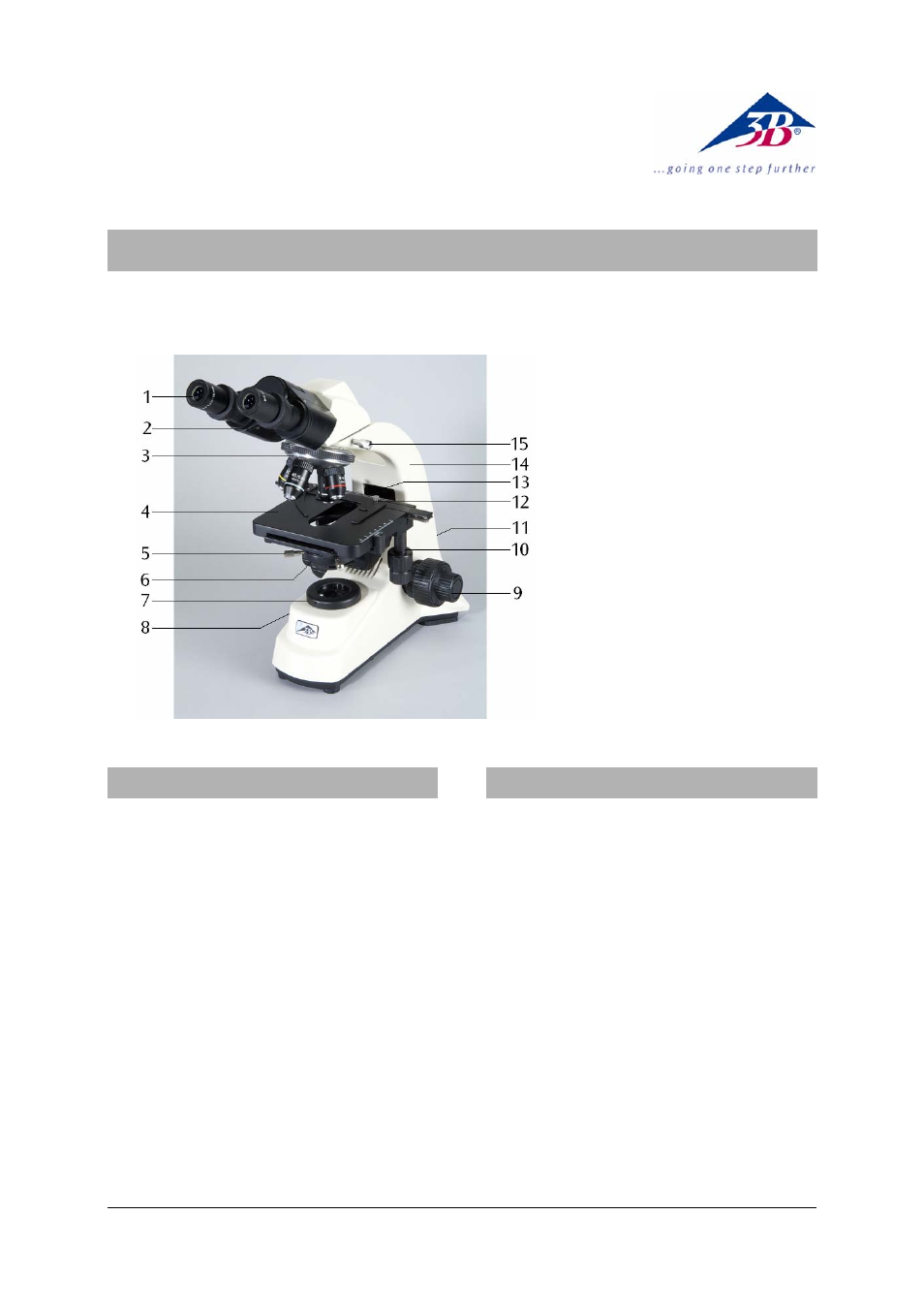

1 Ocular
2 Tubo
3 Revólver
portaobjetivos
4 Mesa de objetos
5 Tornillo de sujeción del
condensador
6 Condensador con diafragma
iris y portafiltros
7 Iluminación
8 Regulador de iluminación
9 Mando de ajuste fino y burdo
con freno de fijación
10 Ajuste coaxial de la mesa de
objetos
11 Interruptor de red
12 Portaobjeto
13 Tornillo de sujeción de la
mesa de objetos
14 Soporte
15 Tornillo de sujeción del
cabezal del microscopio
1. Aviso de seguridad
• El microscopio sólo se puede conectar a
tomacorrientes con puesta a tierra.
• Antes de realizar trabajos de mantenimiento o
reparación, se debe desconectar el enchufe de
la red.
• El microscopio no debe entrar en contacto con
ningún tipo de líquido.
• El microscopio no debe ser sometido a ningún
tipo de carga mecánica.
• No tocar con los dedos las piezas ópticas del
microscopio.
• No se debe usar ningún elemento agresivo ni
disolventes para limpiar el microscopio.
• No desmontar los objetivos y oculares para
limpiarlos.
• En caso de daños o de que el microscopio
presentara fallos, no trate de repararlo Ud.
mismo.
2. Descripción, datos técnicos
El microscopio binocular permite la observación
bidimensional de objetos (cortes delgados de tejido
animal o vegetal) ampliados entre 40 y 1500 veces.
Soporte: Soporte de metal macizo, brazo soporte
de montaje fijo en el pedestal; focalización por
medio de ambos botones coaxiales para
accionamiento burdo y fino con cojinete de bolas y
freno de enclavamiento; tope ajustable para
protección del portaobjetos y de los objetivos.
Alcance de focalización: 15 mm; divisiones de la
focalización 0,002 mm
Tubo: Cabezal binocular de Seidentopf, de
observación oblicua en 30°, Cabezal giratorio en
360°, ajuste de la distancia entre los ojos desde 54
mm hasta 75 mm, Compensación de dioptrías en
±5 para ambos oculares
Ocular: Par de oculares de campo amplio WF 10x
18 mm y WF 15x 13 mm
Objetivos: Revólver portaobjetivos con 4 objetivos
