3B SCIENTIFIC® PHYSICS
U20600 Tubo de Kundt
11/02 ALF
®
U20601 Sonda de micrófono
U20602 Caja de pilas
Instrucciones de uso
3
1
2
6 5 4
El equipo Tubo de Kundt y accesorios sirve para la repre-
sentación de ondas sonoras estacionarias con los extre-
mos del tubo abiertos o cerrados, así como para deter-
minar longitudes de onda en el aire o en otros gases.
1. Aviso de seguridad
• El micrófono y el altavoz se deben proteger de la
humedad.
• Tensión externa al cable de conexión del micrófono,
máx. 5 V.
• El cuerpo de cristal acrílico no se debe limpiar con
elementos corrosivos ni con disolventes.
2. Descripción, datos técnicos
1.1 Tubo de Kundt
El equipo Tubo de Kundt costa de un tubo de vidrio
acrílico, con escala y dos placas terminales removibles,
con boquilla para manguera, para llenar el tubo con dife-
rentes gases. En un extremo se ha incorporado un alta-
voz, y en el otro se encuentra una perforación con guía
para el alojamiento del émbolo móvil o de la sonda de
micrófono (U20601).
Dos sujetadores para el alojamiento del tubo de Kundt
en el material de soporte, así como el cable de conexión
para el altavoz completan el equipo.
Longitud:
1000 mm
Diámetro: 70 mm
Boquilla para manguera: 7 mm Ø
Escala: 1000 mm
División: mm y cm

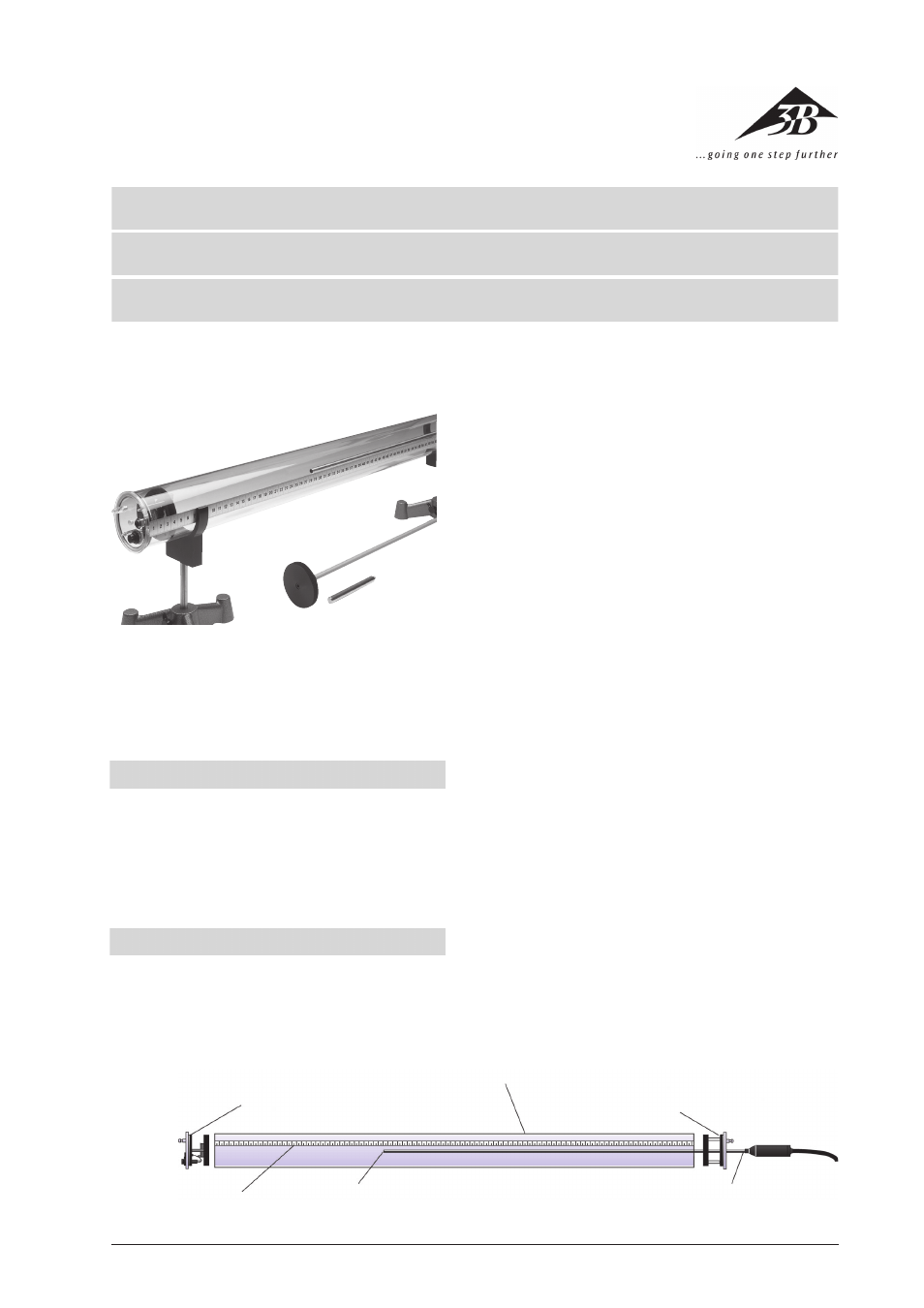

Figura:
1 Placa terminal con altavoz, clavijero de 4 mm y
boquilla para manguera
2 Tubos de resonancia
3 Placa terminal con perforación y guía para alojamiento
del émbolo o de la sonda de micrófono
4 Sonda de micrófono
5 Micrófono
6 Escala
