10

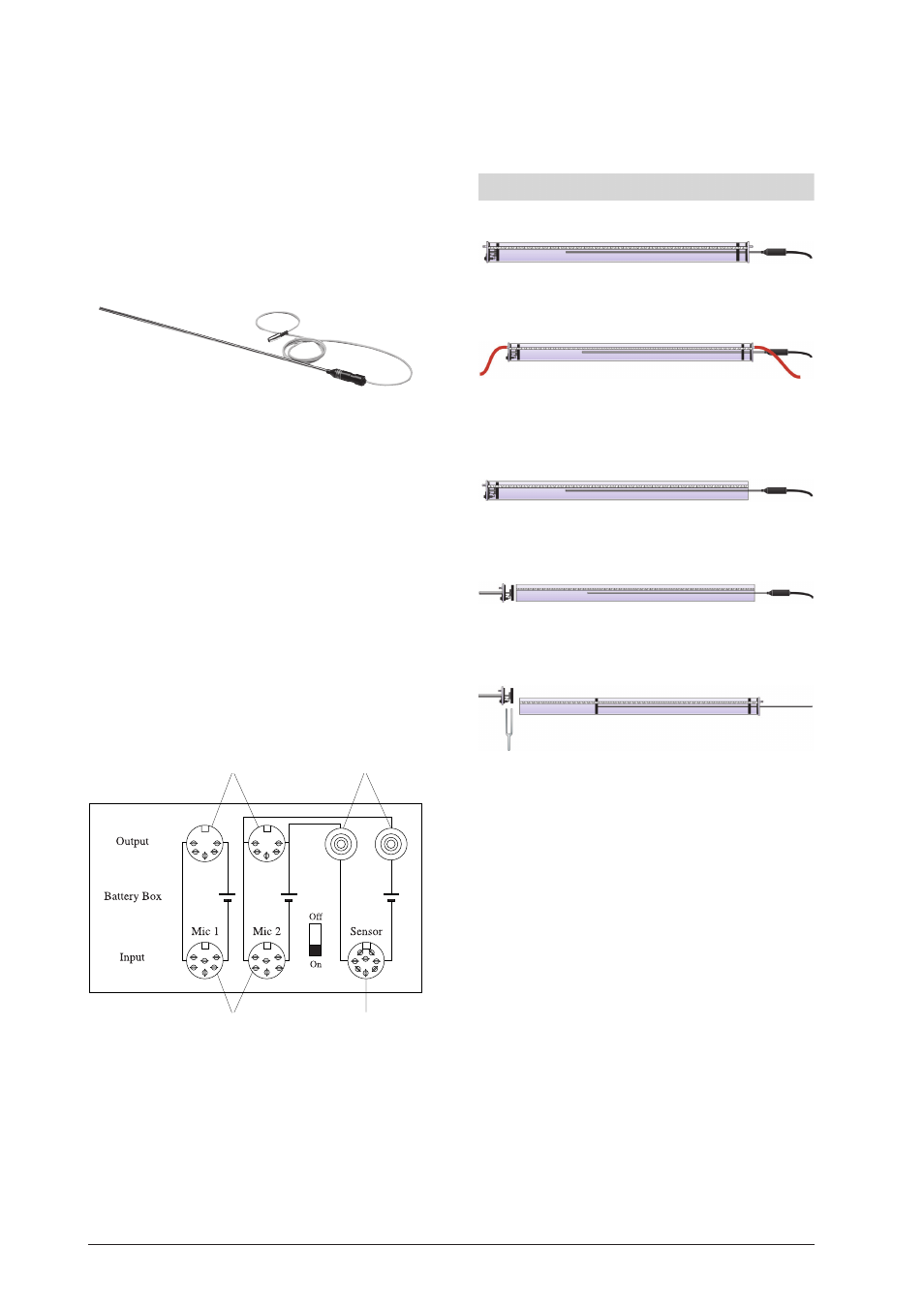

2.2 Sonda de micrófono
La sonda de micrófono sirve para la medición de las
variaciones de presión acústica en el tubo de Kundt.
Se ha fijado un micrófono en miniatura en el extremo de
una larga varilla de acero inoxidable. La conexión a la caja
de pilas (U20602) se realiza por medio de un conector
DIN de 5 polos. La caja de pilas brinda la posibilidad de
conectar un osciloscopio o un voltímetro. La sonda de
micrófono se puede conectar al contador digital (U21000)
por medio del adaptador U20603.
Rango de frecuencia del micrófono: 20 Hz a 20000 Hz
Dimensiones de la sonda:
740 mm x 8 mm Ø
Longitud del cable de conexión: 2 m
2.3 Caja de pilas
La caja de pilas sirve para la alimentación de corriente de
los micrófonos (p. ej.: U20601 ó U18030) y otros sensores
analógicos con una tensión de alimentación de 5 V DC,
para conectarlos directamente a un instrumento de medi-
ción o a un oscilocopio.
El equipo dispone de un compartimento para una batería
alcalina de 9 V, la cual suministra la tensión necesaria de
5 V DC a través de un regulador. Como canales de entrada
se dispone de dos clavijeros DIN de 6 polos (180°) así como
de un clavijero DIN de 8 polos (270°). Para la conexión de
instrumentos de medición se tienen 2 clavijeros DIN de 5
polos y 2 clavijeros de seguridad de 4 mm.
Dimensiones: 143 mm x 84 mm x 37 mm
1 Clavijeros DIN para conexión de instrumentos de me-
dición
2 Clavijeros de seguridad de 4-mm para conexión de
un oscloscopio, un voltímetro o una interfaz
3 Clavijeros DIN para conexión de diferentes sensores
o salida para la interfaz LabPro a través del adapta-
dor
4 Clavijeros DIN para conexión de micrófonos
Nota: Si se utiliza simultáneamente la sonda de micrófo-
no U20601 y un osciloscopio, se conecta la sonda a la
entrada sensor (3) y el osciloscopio a la salida (2).
3. Ejemplos de experimentos
3.1 Ondas estacionarias en un tubo cerrado
3.2 Ondas estacionarias en dióxido de carbono
3.3 Ondas estacionarias en un tubo con un extremo
abierto
3.4 Ondas estacionarias en un tubo abierto
3.5 Variación de la columna de aire
Fuente sonora: diapasón o altavoz
Para la ejecución de los experimentos se necesita,
adicionalmente, un generador de funciones (p. ej.: U21015)
para activar el altavoz y un osciloscopio (p. ej.: U11175)
para representación de los nudos y vientres de oscilacio-
nes.
3.6 Determinación de la velocidad del sonido en el
aire
• Montaje del tubo de Kundt sobre el trípode, con los
extremos cerrados, y la sonda de micrófono, así
como la conexión de un generador de funciones (p.
ej.: U21015) y un osciloscopio (p. ej.: U11175).
• Aplicar al altavoz una frecuencia f de 2700 Hz.
•
Recorrer los puntos de nodos con la sonda de mi-
crófono y determinar la distancia por medio de la
escala.
• Se obtiene una distancia media entre los nodos con-
tiguos de aproximadamente 6,3 cm.
•
De ello resulta la longitud de onda
λ = 12,6 cm.
•
La velocidad del sonido se calcula a partir de la fór-
mula c = f ·
λ.
c = 2,7 · 10 3 · 12,6 · 10 –2 m/s = 340 m/s
1 2
4 3
