3B SCIENTIFIC® PHYSICS
U20600 Tubos de Kundt
Manual de instruções
11/02 ALF
®
U20601 Sonda microfone
U20602 Caixa de baterias
3
1
2
6 5
4
O conjunto de aparelhos tubos de Kundt e acessórios é
utilizado na representação de ondas sonoras estacioná-
rias com tubos fechados ou abertos, bem como para a
determinação dos comprimentos das ondas no ar ou
em outros gases.
1. Indicações para a segurança
• Proteger o microfone e os alto-falantes da humidade.
• Tensão externa máxima de 5V no cabo de conexão
do microfone.
• Não limpar os elementos de acrílico transparente com
produtos de limpeza agrassivos ou solventes.
2. Descrição, dados técnicos
1.1 Tubos de Kundt
O conjunto de aparelhos tubos de Kundt é constituído
de um tubo de acrílico escalonado e duas placas de fun-
do removíveis, incluindo uma mangueira de conexão
para o preenchimento do tubo com diversos gases. Numa
das pontas encontra-se um alto-falante incluído, na ou-
tra ponta encontram-se orifícios e guias para a recepção
do êmbolo móvel ou da sonda microfone (U20601).
Dois grampos de fixação incluídos para a recepção do
tubo de Kundt no suporte, assim como um cabo de co-
nexão e um alto-falante completam o conjunto de apa-
relhos.
Comprimento:
1000 mm
Diâmetro: 70 mm
Mangueira: 7 mm Ø
Escala: 1000 mm
Divisão em: mm e cm

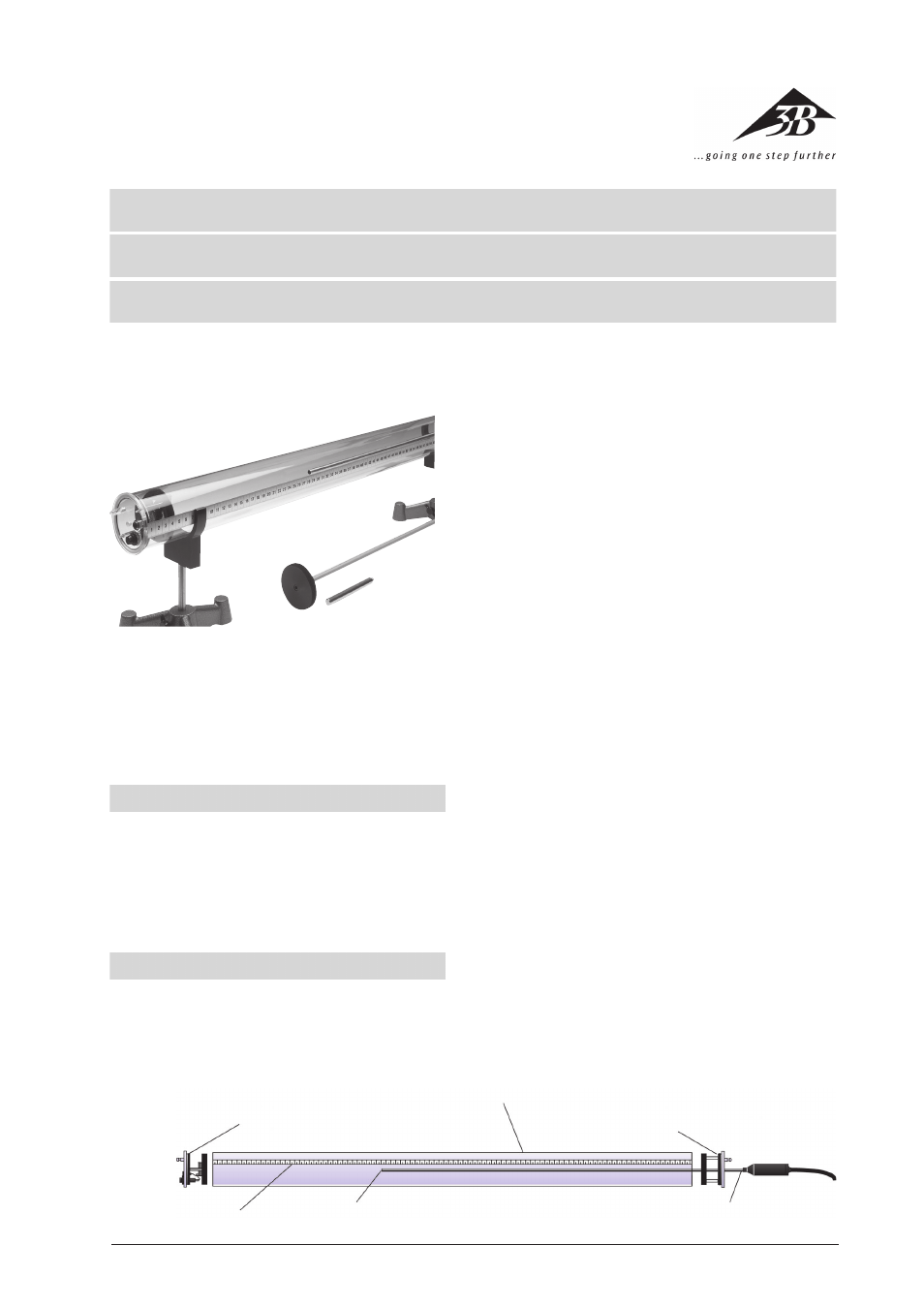

Figura:
1 Placa de fundo com alto-falante, conector de 4 mm e
mangueira
2 Tubos de resonância
3 Placa de fundo com orifícios e guias para a recepção
do êmbolo ou da sonda microfone
4 Sonda microfone
5 Microfone
6 Escala
