U20600 Tube de Kundt
Instructions d’utilisation
11/02 ALF
®
U20601 Sonde de microphone
U20602 Boîtier à pile
3 1
2
6 5 4
Le jeu d’appareils constitué du tube de Kundt et de ses
accessoires permet d’illustrer les ondes acoustiques sta-
tionnaires avec des extrémités de tube ouvertes ou fer-
mées ainsi que de déterminer la longueur d’onde dans
l’air ou dans d’autres gaz.
1. Consignes de sécurité
• Protéger le microphone et le haut-parleur contre l’hu-
midité.
• Tension externe de max. 5 V sur le câble de raccord du
microphone.
• Ne pas nettoyer le corps en verre acrylique avec des
nettoyants agressifs ou des solvants.
2. Description, caractéristiques techniques
2.1 Tube de Kundt
Le jeu d’appareils « tube de Kundt » comprend un tube
en verre acrylique avec graduation et deux plaques fina-
les amovibles à olives intégrées pour le remplissage du
tube avec différents gaz. Un haut-parleur est incorporé à
une extrémité ; de l’autre se trouve une perforation avec
un guidage pour recevoir le piston mobile ou la sonde
du microphone (U20600).
Deux fixations pour loger le tube de Kundt dans un tré-
pied ainsi qu’un câble de raccord pour le haut-parleur
complètent le jeu.
Longueur :
1 000 mm
Diamètre : 70 mm
Olive : Ø 7 mm
Echelle : 1 000 mm
Pas : mm et cm

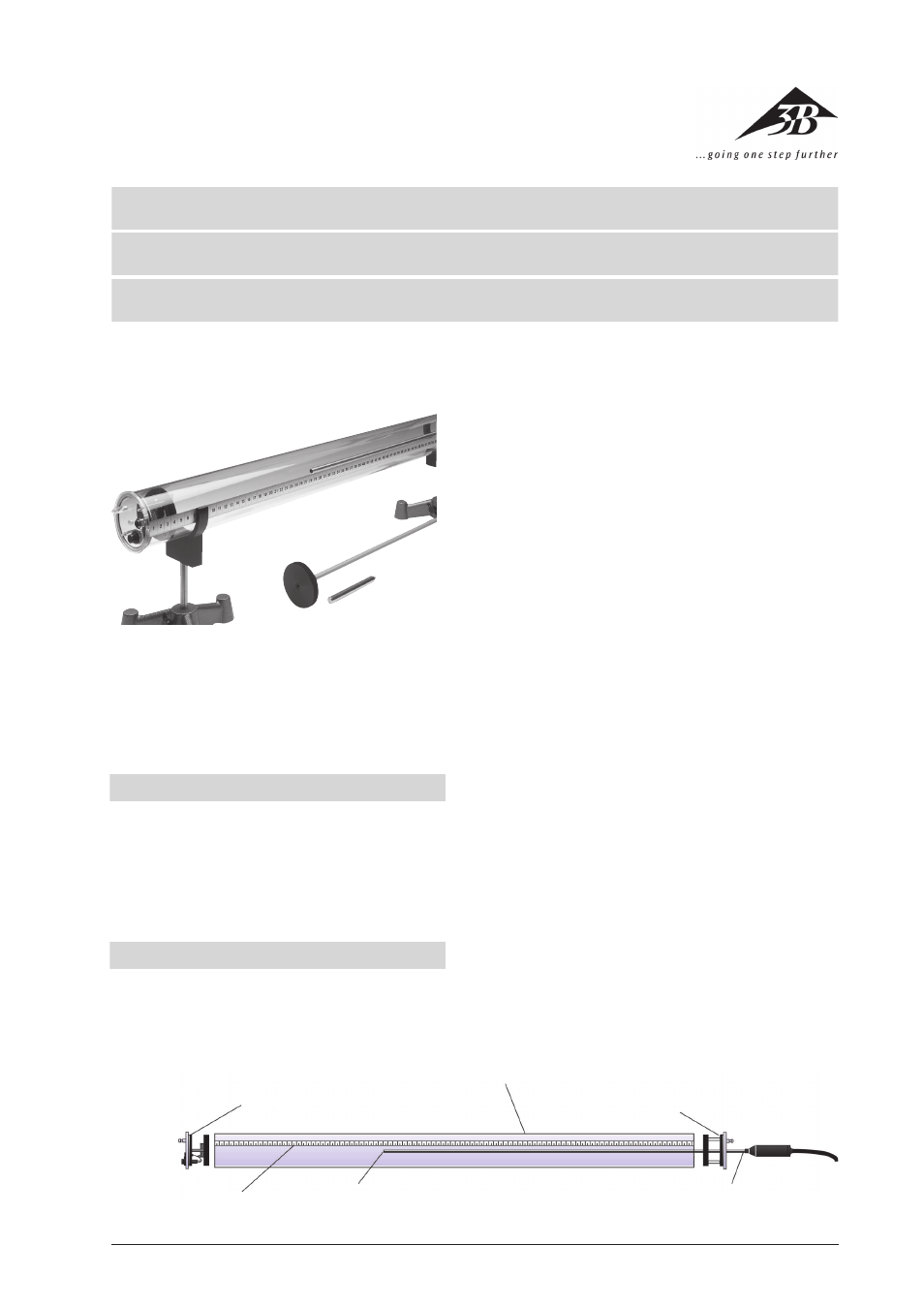

Image :
1 Plaque finale avec haut-parleur, douilles de 4 mm et
olive
2 Tube de résonance
3 Plaque finale avec perforation et guidage pour le lo-
gement du piston ou de la sonde du microphone
4 Sonde de microphone
5 Microphone
6 Graduation
