44mm
4mm
3

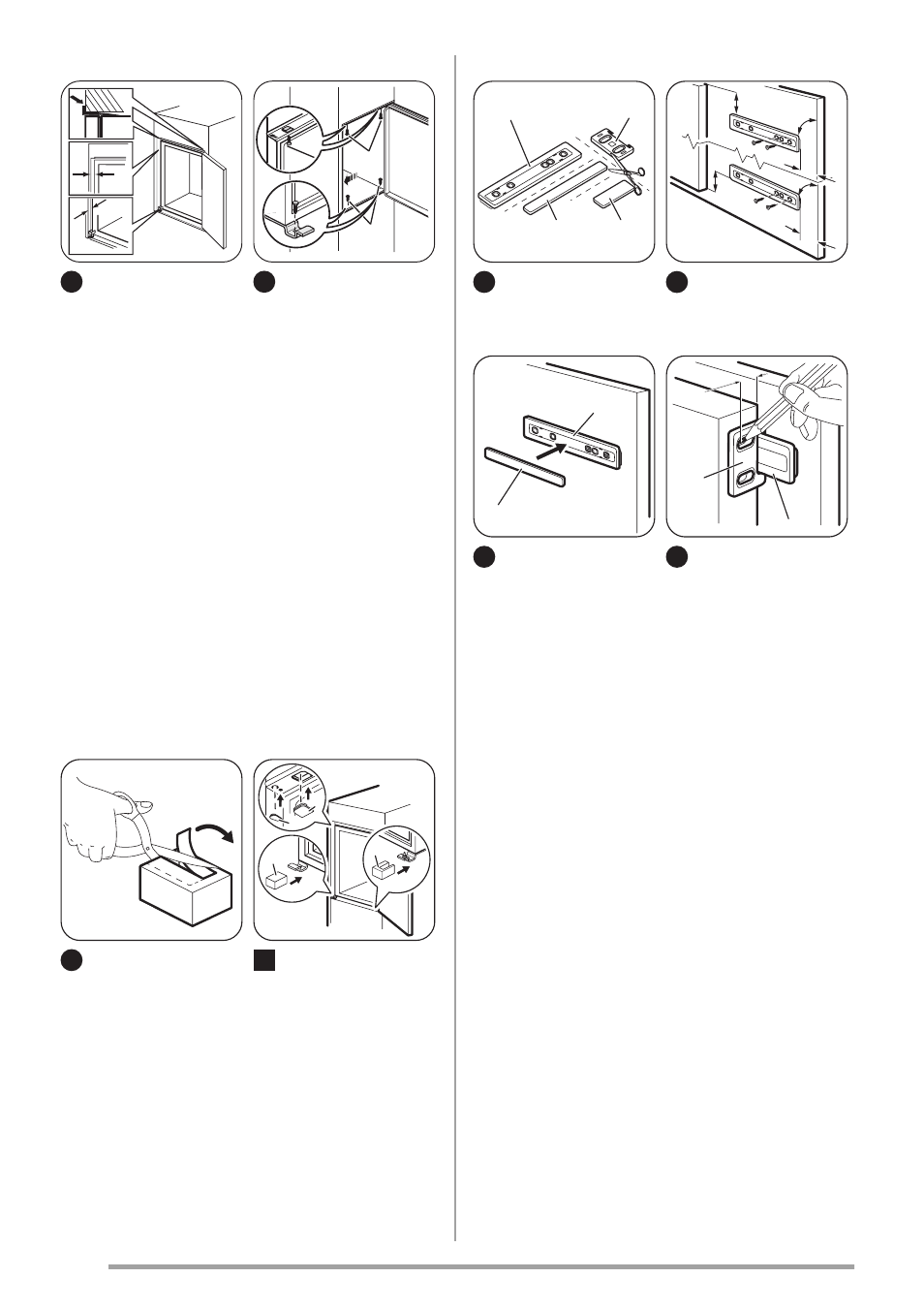

Richten Sie das Gerät
in der Nische aus.
Vergewissern Sie sich,
dass der Abstand zwi-
schen dem Gerät und der
Schrankvorderkante 44
mm beträgt.
Mit der unteren Scharnier-
abdeckung (im Beipack)
können Sie sicherstellen,
dass der Abstand zwi-
schen dem Gerät und dem
Küchenmöbel richtig ist.
Achten Sie darauf, dass
der Abstand zwischen dem
Gerät und dem Schrank 4
mm beträgt.
Öffnen Sie die Tür. Ste-
cken Sie die untere Schar-
nierabdeckung auf.
I
I
4
Sichern Sie das Gerät
mit 4 Schrauben in der Ni-
sche.
5
Brechen Sie das richti-
ge Teil aus der Scharnier-
abdeckung (E) heraus.
Achten Sie darauf, im Falle
eines rechten Scharniers
Teil DX bzw. bei einem ge-
genüberliegenden Schar-
nier Teil SX zu entfernen.
E
E
D
C
6
Setzen Sie die beilie-
genden Abdeckkappen (C,
D) in die Befestigungs-
und Scharnierlöcher ein.
Stecken Sie die Scharnier-
abdeckungen (E) auf das
Scharnier auf.
Ha
Hb
Hd
Hc
7
Trennen Sie die Teile
(Ha), (Hb), (Hc) und (Hd)
ab.
21 mm
21 mm
~50 mm
~50 mm
90
o
90
o
8
Montieren Sie das Teil
(Ha) an der Innenseite der
Tür des Küchenmöbels.
Ha
Hc
9
Drücken Sie das Teil
(Hc) auf das Teil (Ha).
Hb
Ha
8 mm
10
Öffnen Sie die Geräte-
tür und die Tür des Kü-
chenmöbels in einem
Winkel von 90°.
Setzen Sie das Führungs-
stück (Hb) in die Füh-
rungsschiene (Ha) ein.
Bringen Sie die Gerätetür
und die Möbeltüre zusam-
men und markieren Sie die
Bohrungen.
