44mm
4mm

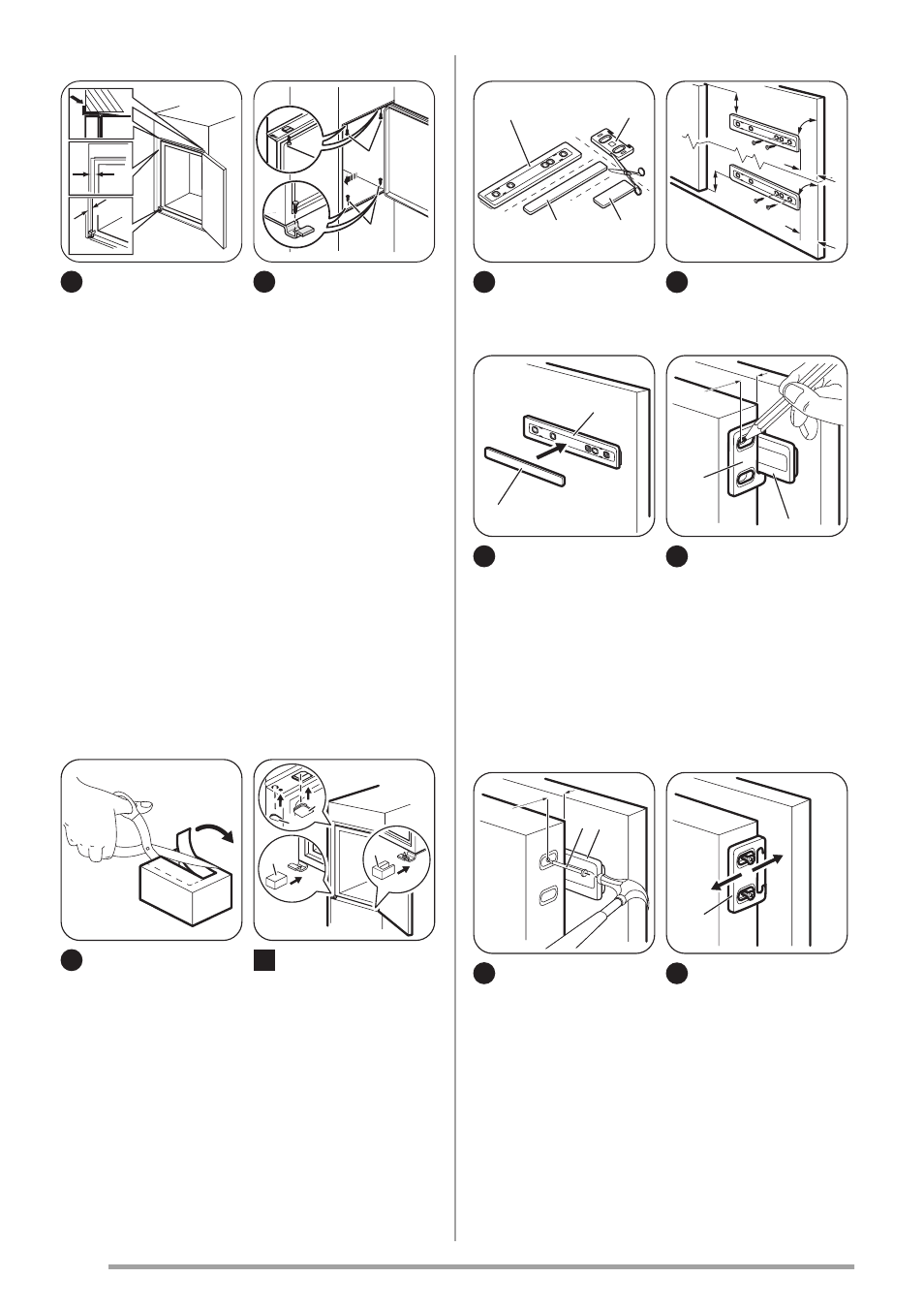

3 Ajustez la position de
l'appareil dans le meuble
d'encastrement.
Assurez-vous que la dis-
tance entre l'appareil et le
bord avant du meuble est
de 44 mm.
Le cache de la charnière
inférieure (dans le sachet
d'accessoires) vous per-
met de vérifier que la dis-
tance entre l'appareil et le
meuble de cuisine est cor-
recte.
Assurez-vous que l'écart
entre l'appareil et le meu-
ble est de 4 mm.
Ouvrez la porte. Mettez en
place le cache de la char-
nière inférieure.
I
I
4 Fixez l'appareil au
meuble d'encastrement à
l'aide de 4 vis.
5 Retirez la pièce correc-
te du cache-charnière (E).
Assurez-vous que vous re-
tirez bien la pièce DX s'il
s'agit de la charnière droi-
te, SX s'il s'agit de l'autre
charnière.
E
E
D
C
6 Fixez les protections
(C, D) sur les ergots et
dans les trous des char-
nières.
Fixez les cache-charnières
(E) sur la charnière.
Ha Hb
Hd Hc
7 Détachez les pièces
(Ha), (Hb), (Hc) et (Hd).
21 mm
21 mm
~50 mm
~50 mm
90 o
90 o
8 Installez la pièce (Ha)
sur la face intérieure du
meuble de cuisine.
Ha
Hc
9 Poussez la pièce (Hc)
sur la pièce (Ha).
Hb
Ha
8 mm
10 Ouvrez la porte de
l'appareil et la porte du
meuble de cuisine à un
angle de 90 °C.
Insérez le petit carré (Hb)
dans le guide (Ha).
Joignez la porte de l'appa-
reil et la porte du meuble
et repérez les trous.
Ha
8 mm
K
11 Retirez les supports et
repérez une distance de
8 mm à partir de l'arête
extérieure de la porte où le
clou doit être posé (K).
Hb
12 Placez de nouveau le
petit carré sur le guide et
fixez-le à l'aide des vis
fournies.
Alignez la porte du meuble
de cuisine et celle de l'ap-
pareil en réglant la pièce
(Hb).
