weber Drehspie? Genesis - Manual (Page 27)

27
(1)

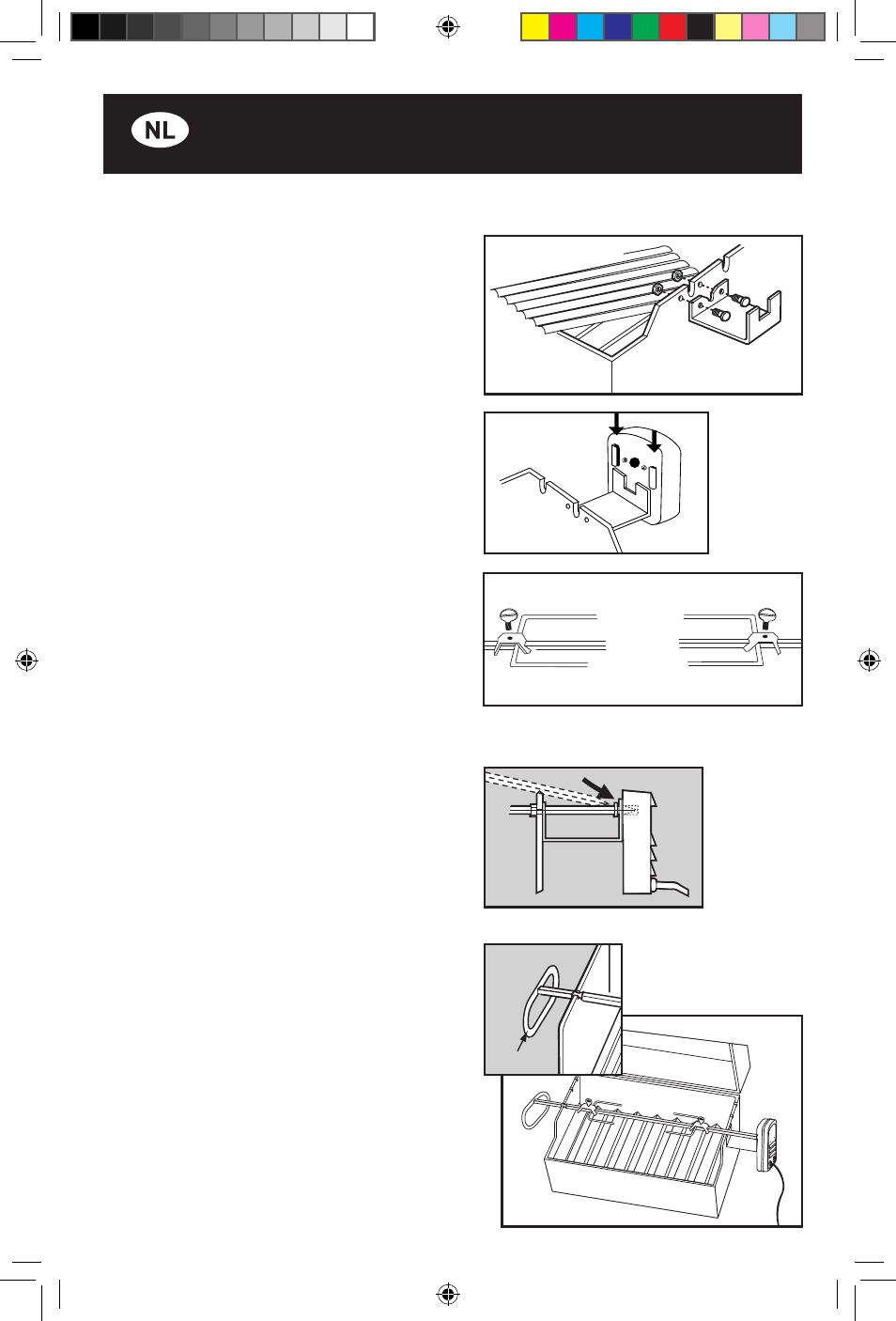

montAge
1. Installeer de motorbeugel
bevestig de roestvaststalen motorbeugel
aan de linkerzijde van de ketel met
1/4-20-schroeven en de 1/4-20-moeren.
2. bevestig de motor
schuif de motor op de roestvaststalen
motorbeugel.
3. Plaats de spitvorken op de
spitschacht
schuif de vorken op de schacht, zodat de
tanden naar elkaar toe wijzen. schroef de
duimschroeven vast die de vorken op de
plaats houden.
4. Plaats de spitschacht in de motor
plaats het gepunte uiteinde van de
spitschacht in de motor.
5. Plaats de spitschacht op het
spitsteunblok
plaats het uiteinde met de handgreep (1)
van het spit op de steunuitsparing.
