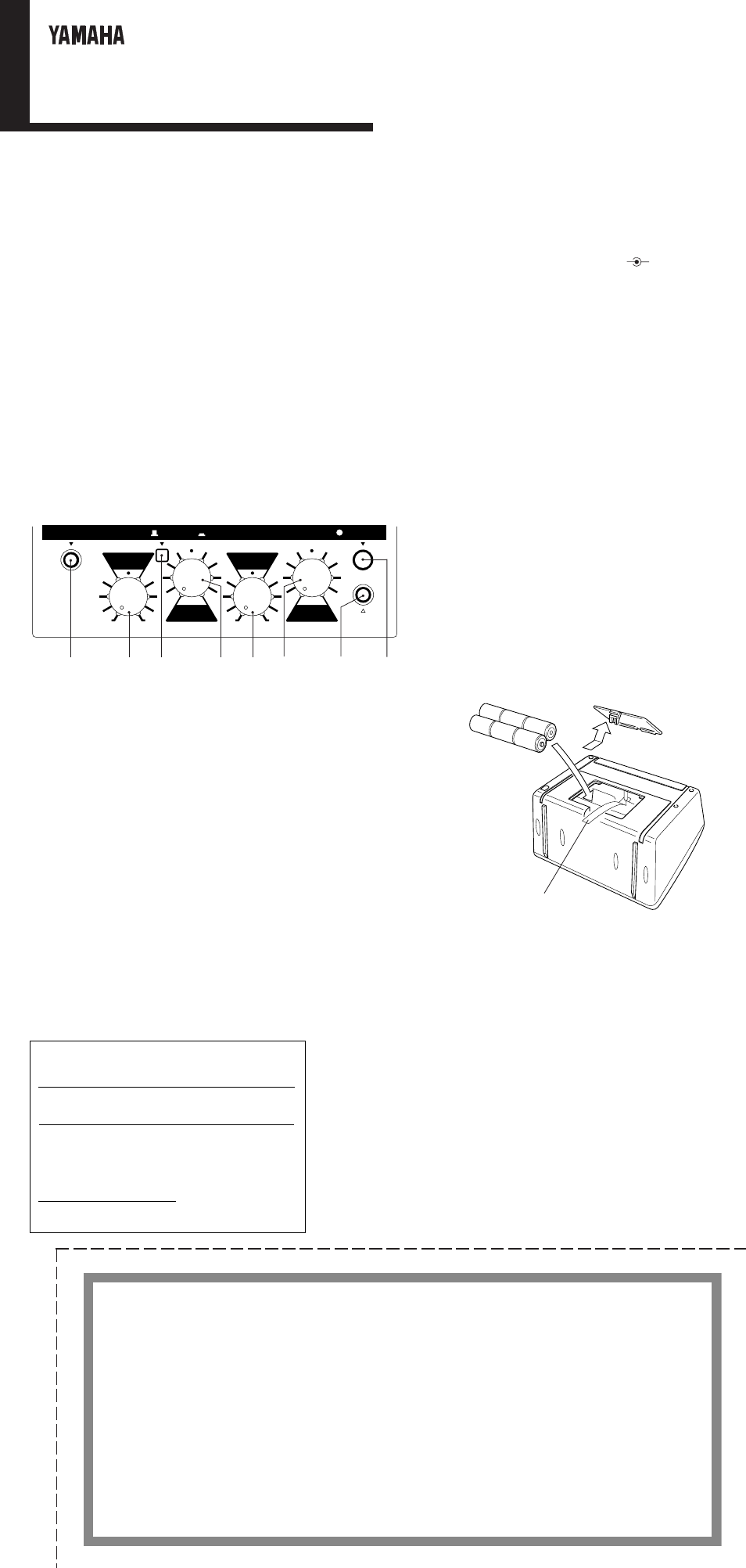

■ BEDIENELEMENTE
■ BATTERIEWECHSEL
Wenn bei Batteriebetrieb die Gesamtlautstärke abnimmt oder
Klangverzerrungen auftreten, sind die Batterien erschöpft und
müssen durch frische ersetzt werden (SUM-1 x 6). Für längeren
Einsatz empfehlen wir die Verwendung des als Sonderzubehör
erhältlichen Netzadapters (YAMAHA PA-3).
* Legen Sie die Batterien gemäß den Polmarkierungen (+
und –) ein.
* Schalten Sie das Gerät vor dem Batteriewechsel aus.
VOLUME
0 10
BASS
P H O N E S
0 10
TREBLE
0 10
MIDDLE
0 10
I N P U T C L E A N / D R I V E P O W E R
GUITAR
AMPLIFIER
VA-5
q w e t r y u i
q Eingangsbuchse (INPUT)
Schließen Sie Ihre Gitarre an diese Buchse an.
w Lautstärkeregler (VOLUME)
Zum Einstellen der Gesamtlautstärke.
e Kanal-Wahlschalter (CLEAN/DRIVE)
In Einrastposition ( ) dieses Schalters ist der DRIVE-Kanal
gewählt, der Spielen mit Distortion-Effekt (d.h. verzerrtem Klang)
ermöglicht. In Ausraststellung ( ) ist der CLEAN-Kanal gewählt,
mit dem der Gitarrenklang verzerrungsfrei wiedergegeben wird.
r Höhenregler (TREBLE)
Zum Einstellen des Tonpegels im oberen Frequenzbereich.
t Mittenregler (MIDDLE)
Zum Einstellen des Tonpegels im mittleren Frequenzbereich.
y Tiefenregler (BASS)
Zum Einstellen des Tonpegels im unteren Frequenzbereich.
u Kopfhörerbuchse (PHONES)
Erlaubt Anschluß eines Kopfhörers.
i Ein/Aus-Schalter (POWER)
Zum Ein- und Ausschalten des VA-5.
Wir danken Ihnen für den Kauf des Gitarrenverstärkers YAMAHA VA-5.
Beim VA-5 handelt es sich um einen leistungsstarken Verstärker mit zwei
Kanälen (CLEAN/DRIVE), der sich auch für elektrisch-akustische Gitarren
und E-Bässe eignet. Der Verstärker liefert einen Klang, den man von einem
Gerät dieser Größe nicht erwartet.
Lesen Sie diese Bedienungsanleitung vor Gebrauch des Verstärkers bitte
aufmerksam durch, um die Leistungsreserven des Geräts voll nutzen zu
können, und bewahren Sie die Anleitung danach an einem sicheren Ort auf.
■ TECHNISCHE DATEN
◆ Nennausgangsleistung
: 5 Weff
◆ Lautsprecher
: 12 cm (8 Ω)
◆ Kanäle
: CLEAN/DRIVE (per Schalter wählbar)
◆ Regler
: VOLUME, TREBLE, MIDDLE, BASS
◆ Ein-/Ausgangsbuchsen
: INPUT, PHONES, DC IN
◆ Spannungsversorgung
: Sechs SUM-1 Batterien (nicht im Lieferumfang)
Als Option erhältlicher Netzadapte (PA-3)
◆ Abmessungen
: 252 (B) x 200 (H) x 140 (T) mm
◆ Gewicht
: 2 kg (nicht einschließlich Batterien)
* Änderungen der technischen Daten und des Designs vorbehalten.
■ VORSICHTSMASSREGELN
◆ Um mögliche Beschädigungen zu verhüten, schützen Sie das Gerät
bitte vor:
- direkter Sonnenbestrahlung
- sehr hoher bzw. niedriger Temperatur/Luftfeuchtigkeit
- Sand und extremer Staubeinwirkung
* Insbesondere in einem geschlossenen Fahrzeug kann die
Temperatur extrem ansteigen. Lassen Sie den VA-5 an einem
sonnigen Tag nicht in Ihrem geparkten Auto liegen!
◆ Vor dem Anschließen/Abtrennen von Kabeln bzw. Ein-/Ausschalten
des Geräts stellen Sie den VOLUME-Regler am VA-5 auf 0.
◆ Der VA-5 kann mit sechs SUM-1 Batterien oder wahlweise mit
einem als Sonderzubehör erhältlichen Netzadapter (YAMAHA PA-
3) betrieben werden. Bei Verwendung eines anderen Netzadapters
kann das Gerät beschädigt werden! Soll ein anderer Adapter
verwendet werden, vergewissern Sie sich bitte unbedingt, daß
dessen Ausgangsspannung und Polarität (+
–) zum VA-5
passen.
◆ Schalten Sie das Gerät nach Gebrauch stets aus. Um ein Auslaufen
der Batterien zu verhüten, sollten Sie diese herausnehmen, wenn
der VA-5 voraussichtlich längere Zeit nicht gebraucht wird.
◆ Neon- und Leuchtstofflampen können Rauschen induzieren. Halten
Sie das Gerät von solchen Lichtquellen fern.
◆ Behandeln Sie das Gerät mit Sorgfalt! Zu hoher Kraftaufwand beim
Betätigen der Bedienelemente sowie Stöße und Fall können es
schwer beschädigen.
◆ Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch.
Verwenden Sie zum Reinigen keine flüchtigen Mittel wie Benzin
oder Verdünner.
◆ Heben Sie die Anleitung nach dem Durchlesen für später anfallende
Fragen griffbereit auf.
Bescheinigung des Importeurs
Hiermit wird bescheinigt, daß der / die / das
GUITAR AMPLIFIER Typ : VA-5
(Gerät, Typ, Bezeichnung)
in Übereinstimmung mit den Bestimmungen der
82/499/EWG
(EG-Richtlinie)
funkentstört ist.
Der Deutschen Bundespost wurde das Inverkehrbringen
dieses Gerätes angezeigt und die Berechtigung zur
Überprüfung der Serie auf Einhaltung der Bestimmungen
eingeräumt.
YAMAHA Europa GmbH
Name des Importeurs
■ EINSTELLUNGSBEISPIELE
Klangtyp CLEAN/DRIVE VOLUME TREBLE MIDDLE BASS
Reiner, scharfer Klang CLEAN ( ) 5 8 5 5
Für elektrisch-akustische Gitarre CLEAN ( ) 3 8 3 10
Für E-Baß CLEAN ( ) 5 7 7 10
Knackiger Sound CLEAN ( ) 10 8 10 10
Natürlicher Overdrive-Sound DRIVE ( ) 7 4 10 10
Harter Distortion-Sound DRIVE ( ) 8 10 7 8
Pluspol
(+)
Minuspol
(–)
Pluspol
(+)
Minuspol
(–)
Sechs SUM-1 Batterien
* Legen Sie Batterien auf das aus
dem Batteriefach ragende Band.
Die Batterien lassen sich dann
später einfach durch Ziehen am
Band herausnehmen.
GITARRENVERSTÄRKER
VA-5
Bedienungsanleitung
