Page 11: Detail "a" (externally stiffened)

11
PNEG-066 2.66" & 4.00" Side Draw Installation
2.66" Side Draw Systems
NOTE: Unload tubes and supports from rack & pinion down are not provided by G.S.I.
STARTING LOCATION: 2nd INSIDE
CORRUGATION OF THE 2nd RING
6th RING FROM TANK BASE

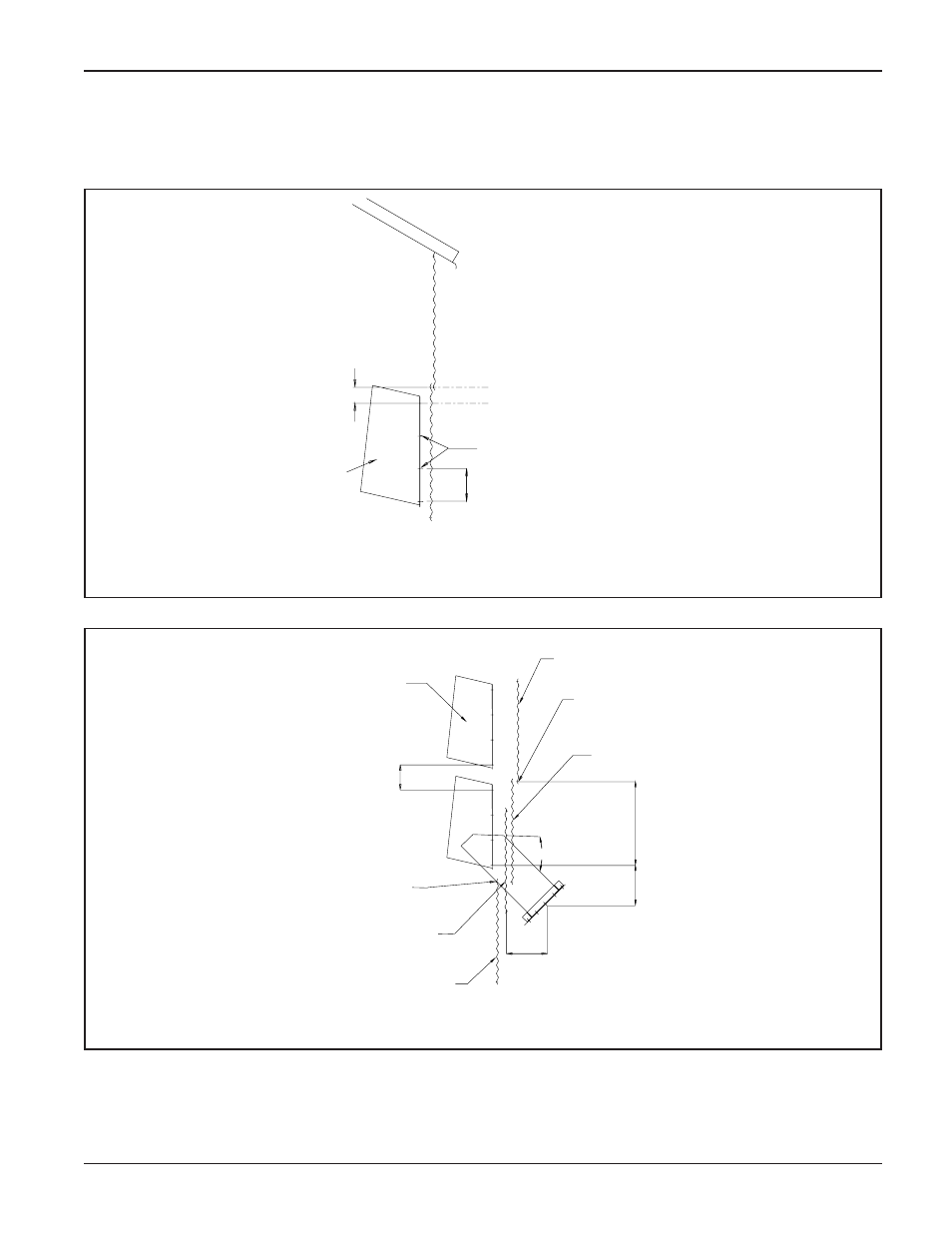

DETAIL "D" (EXTERNALLY STIFFENED)
8" TYP.
(20.32 cm)
FIRST HORIZONTAL
SEAM FROM EAVE
DETAIL "A" (EXTERNALLY STIFFENED)
26.667" T
Y
P
.
(67.73 cm)
2.667" TYP.
(6.77 cm)
INSIDE OF BIN
CHUTE
FIELD DRILL SIDEWALL
TO MATCH CHUTE.
(7/16" DIA. HOLES)
8th RING FROM
TANK BASE
7th HORIZONTAL SEAM
FROM TANK BASE
7th RING FROM
TANK BASE
CHUTE
8" (20.32 cm)
SIDE DRAW PLATE
12-3/4" TYP.
(32.39 cm)
16.333" TYP.
(41.49 cm)
6th HORIZONTAL SEAM
FROM TANK BASE
45°
2 & 3 Post (Externally Stiffened)
NOTE: When installing
the discharge weldment,
use the same 3/8" bolts as
the installtion rings
vertical seam. IE: If 3/8"
x 1-1/2" bolts were used,
utilize that size bolt.
