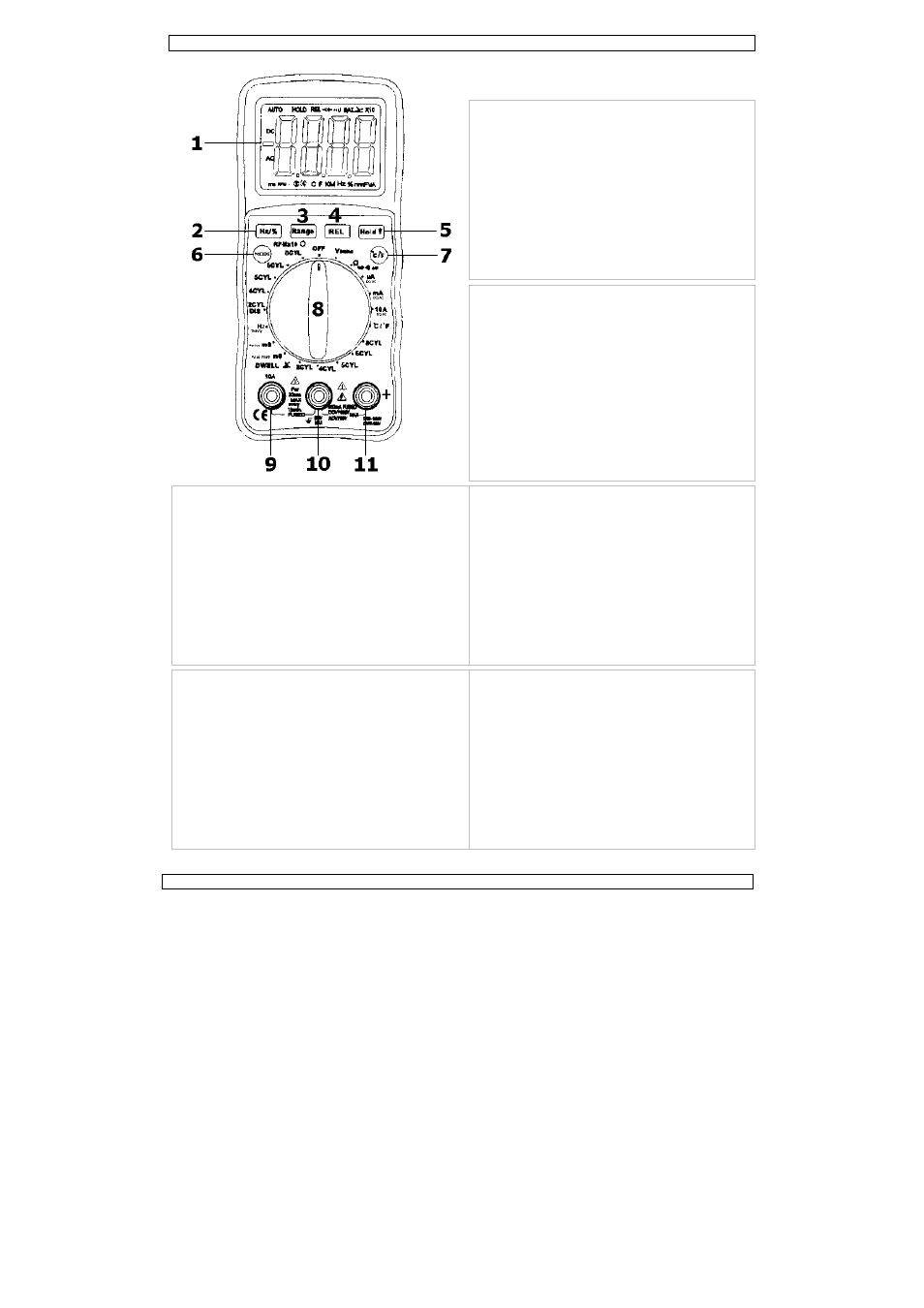

1. Display: large 4-digit LCD with symbol
indications.
2. Frequency / duty cycle button (HZ/%)
3. Range button
4. Relative button
5. Data hold / backlight button
6. Mode button
7. Temperature °C/°F button
8. Selection switch: to turn the power on or off
and select the measurement function and
range.
9. 10A (positive) input jack.
10. COM (negative) input jack.
11. + (positive) input jack for all other
measurements than 10A.
1. LCD-scherm: groot 4-digits LCD-scherm met
symboolaanduidingen.
2. Schakelknop frequentie / werkingscyclus
(Hz/%)
3. Bereikknop (Range)
4. Relatiefknop (REL)
5. Data Hold / achtergrondverlichtingsknop
6. Modeknop
7. Temperatuur °C/°F-knop
8. Selectieschakelaar: om het toestel in en uit te
schakelen en meetfunctie en -bereik te
bepalen.
9. 10A-aansluiting (positief)
10. COM (negatieve) aansluiting
11. + (positieve) aansluiting voor alle andere
metingen dan 10A
1. Afficheur: LCD 4 digits avec indication de
symboles.
2. Bouton fréquence/cycle de fonctionnement
3. Bouton "Range" (portée).
4. Bouton REL (relatif)
5. Bouton Data Hold / éclairage de l'écran
6. Bouton Mode.
7. Bouton température °C/°F
8. Sélecteur: pour activer et désactiver l’appareil et
pour sélectionner la fonction et la plage de la
mesure.
9. Connecteur 10A (positif)
10. Connecteur COM (négatif)
11. Connecteur + (positif) pour tout autre mesurage
que 10A
1. Display: pantalla LCD de 4 dígitos con
indicación de símbolos.
2. Botón de frecuencia/ciclo de funcionamiento
3. Botón "Range" (rango).
4. Botón REL (relativo)
5. Botón Data Hold / retroiluminación
6. Botón "Mode".
7. Botón temperatura °C/°F
8. Selector: para activar y desactivar el aparato y
para seleccionar la función y el rango de la
medición.
9. Conector 10A (positivo)
10. Conector COM (negativo)
11. Conector (positivo) para cualquier medición
distinta a 10A
1. LCD-Display: großes 4-stelliges LCD-Display mit
Symbolanzeigen.
2. Taste Frequenz- / Arbeitszyklus (Hz/%)
3. Bereichstaste (Range)
4. Bezugswerttaste (REL)
5. Taste Data Hold / Hintergrundbeleuchtung
6. Mode-Taste
7. Temperatur °C/°F-Taste
8. Drehschalter: zum Ein- und Ausschalten des
Gerätes und für die Auswahl von Bereich und
Funktion.
9. 10A-Anschluss (positiv)
10. COM-Anschluss (negativ)
11. + (positiver) Anschluss für alle anderen
Messungen als 10A
1. Display: LCD a 4 cifre con indicazione simboli.
2. Tasto Frequenza / Duty cycle (HZ/%)
3. Tasto Portata (Range)
4. Tasto Misurazione relativa (REL)
5. Tasto Memorizzazione dato (Hold) /
Retroilluminazione
6. Tasto Modalità (MODE)
7. Tasto Temperatura (°C/°F)
8. Selettore rotativo: permette di
accendere/spegnere lo strumento e di
selezionare la funzione e la portata.
9. Boccola 10A (positivo).
10. Boccola COM (negativo).
11. Boccola + (positivo) utilizzata per tutte le
misurazioni eccetto 10A.
