LEDC12

V. 01 – 28/03/2013

35

©Velleman nv

4

Tryb

9

Wyjście: G

5

Zasilanie: GND

10

Wyjście: B

4. Instalacja i łączenie przewodów
 Najpierw podłączyć kabel ładowania, a następnie zasilania.

 Upewnić się przed włączeniem urządzenia, że w kablu

połączeniowym nie nastąpi zwarcie.

 Napięcie zasilania sterownika wynosi DC12V~DC24V. Stosowanie

innego napięcia zasilania uszkodzi sterownik.

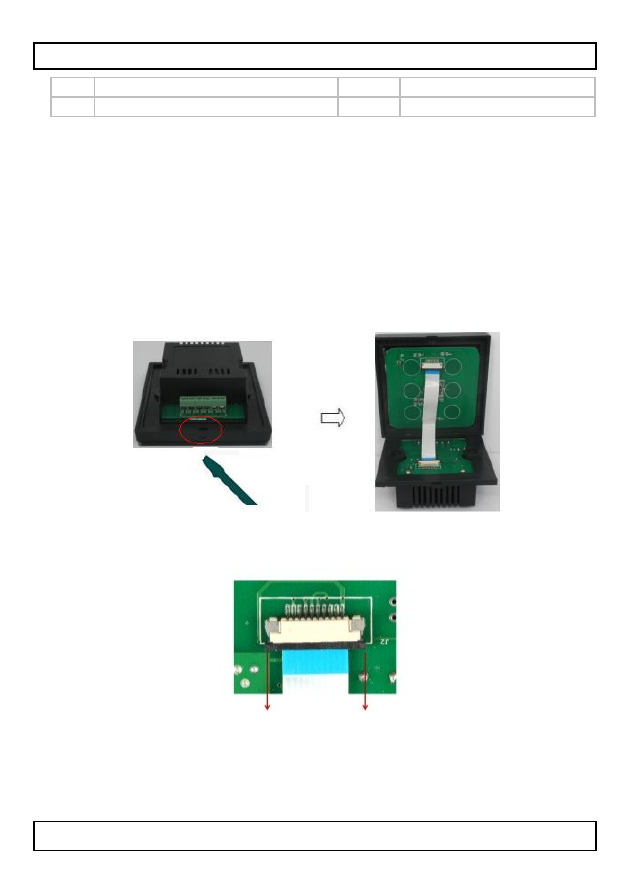

Krok 1 - Otworzyć panel dotykowy
 Delikatnie otworzyć panel dotykowy (np. za pomocą małego

śrubokręta), jak pokazano.

Krok 2 – Odłączyć kabel złącza
 Otworzyć złącze i delikatnie wyjąć kabel złącza.

Krok 3 - Wybrać metodę podłączania przewodów
Podłączyć przewody zgodnie z używanym trybem (por. rozdział
Połączenia poniżej).
