Page 8: Installatie
VDPLPS36BP
V. 05 – 06/09/2013
8
©Velleman nv
3.
Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.
•
Dit toestel is ontworpen voor professioneel gebruik op podia, in disco's, enz. U mag dit toestel enkel
binnenshuis gebruiken en aansluiten op een wisselspanning van maximum 230VAC / 50Hz.
•
Het toestel is niet ontworpen voor een continue werking: regelmatige onderbrekingen verlengen de
levensduur.
•
Schud het toestel niet. Vermijd brute kracht tijdens de installatie of de bediening van het toestel.
•
Installeer het toestel weg van extreme temperaturen (zie “Technische specificaties”), vocht en stof. Zorg
voor een minimumafstand van 0.5m tussen de lichtuitgang van het toestel en het belichte oppervlak.
•
Maak het toestel vast met een geschikte veiligheidskabel (bvb. VDLSC8).
•
Leer eerst de functies van het toestel kennen voor u het gaat gebruiken. Ongeschoolde personen mogen dit
toestel niet gebruiken. Meestal is beschadiging het gevolg van onprofessioneel gebruik van het toestel.
•
Gebruik de oorspronkelijke verpakking wanneer u het toestel vervoert.
•
Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het toestel.
4.
Eigenschappen
•
PAR36 met 76 leds
•
DMX-gestuurd via 4 kanalen of standalonefunctie
•
met beugel voor muurmontage
5.
Omschrijving
Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.
1
Voeding: 230VAC / 50Hz
4
Signaaluitgang: XLR aansluiting met de volgende
spot.
2
Zekering: 5 x 20mm F1A (order code:
FF1N)
5
Schakelaars DMX-adressen: standalone-functie
of DMX-instelling
3
Signaalingang: XLR aansluiting met een
DMX512 controlepaneel
6.
Installatie
6.1 DMX-512 verbindingen
•

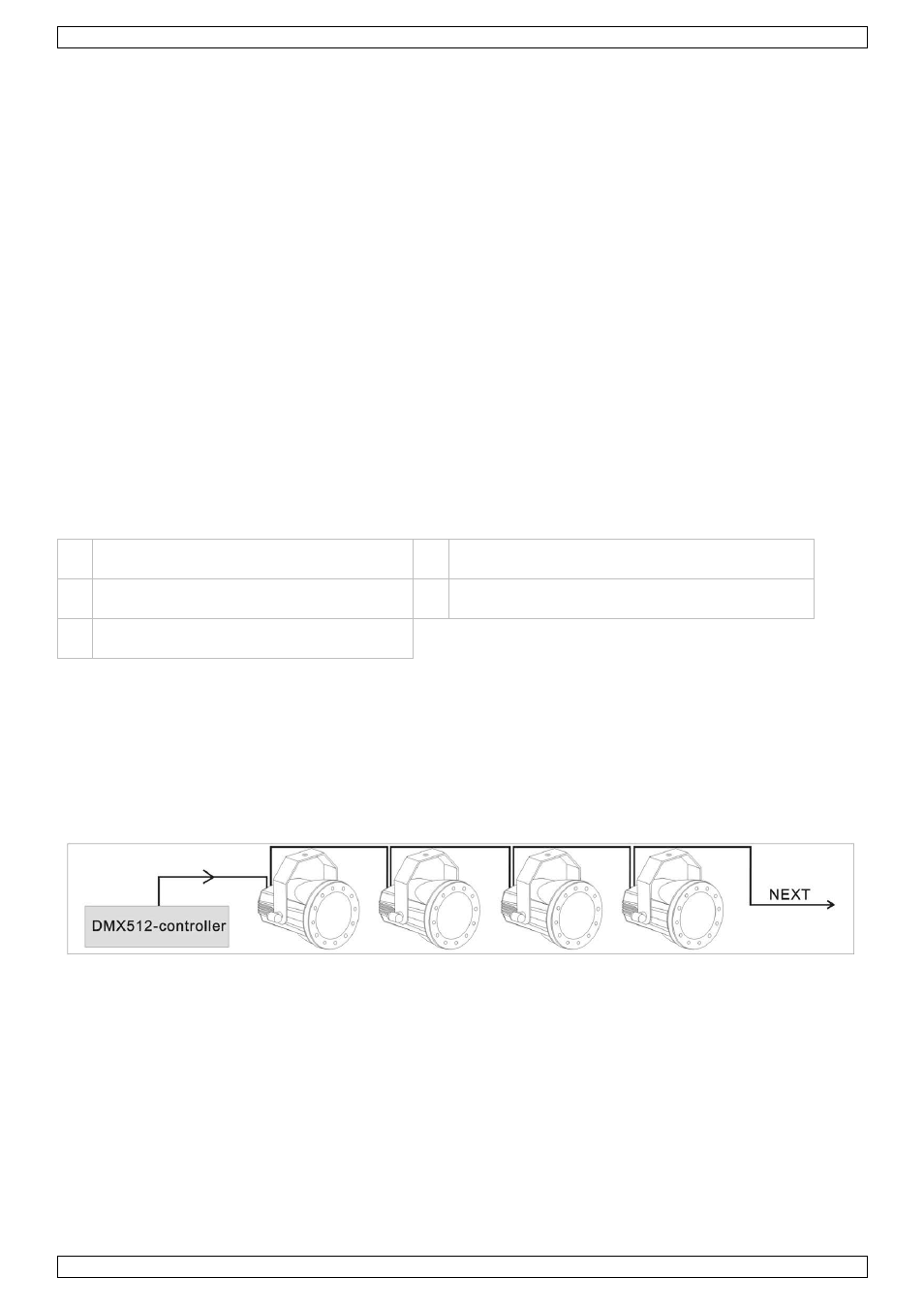

Verbind een XLR-kabel met de XLR-uitgang van uw controller en de XLR-ingang van de VDPLPS36BP.
•
U kunt verscheidene VDPLPS36BP's serieel verbinden.
•
De verbindingskabel moet een beschermde kabel zijn met dubbele kern en met een XLR in- en
uitgangsaansluiting. Zie afbeelding:
Opgelet
Sluit de DMX-kabel van het laatste toestel af met een terminator.
Gebruik enkel een afgeschermde stereokabel en 3-pin XLR pluggen en aansuitingen om de controller en het
toestel of de toestellen onder elkaar aan te sluiten.
6.2 Bezetting van de XLR-aansluiting
•
Een DMX-eindweerstand is aanbevolen als de DMX-kabel vrij lang is of wordt gebruikt in een omgeving met
veel elektrische ruis (bv. een discotheek).
•
De eindweerstand voorkomt corruptie van het digitale controlesignaal door elektrische ruis.
•
De DMX-eindweerstand is niets meer dan een XLR-stekker met een weerstand van 120 Ω van pin 2 naar 3.
Deze XLR-stekker wordt dan aangesloten op de XLR-uitgang van het laatste toestel in de reeks.
Zie afbeelding op p. 2.
